17．用螺旋测微器测量甲、乙两根金属丝的直径，如模图1-12所示。则甲金属丝的直径为_______mm，乙金属丝的直径为_______mm。

16．如模图1-11所示，一个电路中接有一个电容器，有一磁场垂直穿过线圈平面，磁感应强度的大小随时间以5×10^-3T／s增加，已知电容为10mF，线圈面积为1.0×10-2m2，则电容器的带电量为_______，电容器上极板带_______电荷。

15．一个初动能为Ek的带电粒子，以速率v垂直电场线方向飞入带电的平行板电容器，飞出时带电粒子动能为飞入时初动能的2倍，如果使带电粒子的初速度为原来的 2倍，那么当它飞出电容器的时刻，动能为_______。

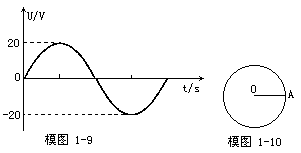

14．如模图1-10所示，一个质量为m的小球A，用细绳系住悬于O点，如果给小球A一个初速度，使其在竖直平面内做圆周运动，某

则它运动到最低点时，绳的张力是_______。

13．将电阻 R两端接在20V的直流电源上时，它的功率是10W，如果将这个电阻 R接在如模图1-9所示的正弦交流电源上，则电阻消耗的实际功率__________。

12．如模图1-8所示，轻弹簧托住一个物块在竖直方向上作简谐振动，则以下说法正确的是　 [　　 ]

A．物块经过平衡位置的时刻，弹簧处于压缩状态

B．物块运动到最低位置时，对弹簧的作用力最大

C．物块由平衡位置到最低位置的运动过程中，加速度越来越大

D．物块到达最高位置时一定受到弹簧的拉力

第Ⅱ卷(非选择题　 共102分)

11．如模图1-7所示，A、B、C三只灯的阻值相等，都是R，不考虑电阻值随温度的变化。为了使它们通电后的实际电功率之比PA∶PB∶PC=16∶9∶1，应将与C灯并联的电阻箱的阻值调为　　 [　　 ]

A．R

B．2R

C．R／2

D．R／8

10．汽车发动机的额定功率为P1，它在水平路面上行驶时受到的摩擦阻力f大小恒定，汽车在水平路面上由静止开始运动，直到车速达到最大速度v。汽车发动机的输出功率随时间变化的图象如模图1-6所示。若在0-t1时间内，汽车发动机的牵引力是恒定的，则　　　　　　　　　　 [　　 ]

A．开始汽车做匀加速运动，t1(s)时速度达到v，然后做匀速运动

B．开始汽车做匀加速运动，t1(s)后做加速度逐渐减小的加速运动，速度达到v后做匀速运动。

C．开始时汽车牵引力恒定，t1(s)后牵引力逐渐减小，直到与阻力平衡

D．开始时汽车牵引力恒定，t1(s)后牵引力即与阻力平衡

9．卢瑟福α粒子散射实验的结果　　　　　　　　　　　　 [　　 ]

A．证明了质子的存在

B．证明了原子核是由质子和中子组成的

C．说明原子的全部正电荷和几乎全部质量都集中在一个很小的核上

D．说明原子中的电子只能在某些不连续的轨道上运动

8．用绿光照射一光电管，能产生光电效应，欲使光电子从阴极逸出时的最大初动能增大，应　 [　　 ]

A．改用红光照射

B．增大绿光的强度

C．增大光电管上的加速电压

D．改用紫光照射
