23．如模图 2-11所示，质量为1kg的小物块以5m／s的初速度滑上一块原来静止在水平面上的木板，木板质量为4kg，木板与水平面间滑动摩擦系数为0.02，经时间2s以后，木块从木板另一端以1m／s相对于地的速度滑出。g取10m／s2，求这一过程中木板的位移。

22．如模图2-10所示，M为水平放置的一块平面镜，AB为平面镜上方一根短尺，PQ为一与镜面垂直的竖线，由于平面镜上某区间贴着不透光的纸，使人眼在竖线的S1至S2之间不能通过平面镜看到短尺的像，请用作图法找出平面镜上的这一区间(用符号--表示)。

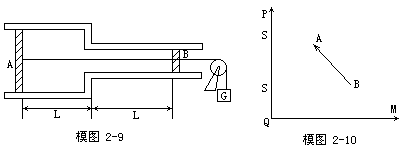

21．如模图2-9所示，水平固定的圆筒由足够长粗筒和细筒相接而成，筒中有直径不同的两个活塞A、B，用一根细绳相连，活塞B通过水平细绳、定滑轮与一质量为2.0kg的重物C连接。A、B 两个活塞的横截面积分别为20cm²与10cm²，当两活塞封闭的空气柱温度为327℃时，两活塞保持静止，此时两活塞分别与大小圆筒的相接面的距离均为l，已知大气压强为1.0×10⁵Pa，活塞与筒壁、滑轮与轮轴间的摩擦均可忽略不计，取g=10m／s2，求：

(1)此时筒内两活塞间气柱的压强多大？

(2)当筒内气柱的温度缓慢降至27℃时，活塞A能否向右移距离l? 试说明理由。

(3)当气柱温度降至27℃时，筒内气柱的压强为多大？(在整个变化过程中，A、B间绳子始终有张力)。

20．一平直的传送带以速率v=2m／s匀速运行，传送带把A处的工件运送到B处，A、B相距L=10m，从A处把工件无初速度地放到传送带上，经过时间t=6s能传送到B处，欲使工件用最短的时间从A处传送到B处，求传送带的运行速度至少应多大。

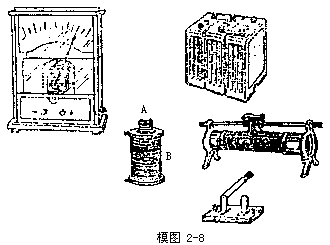

19．在“研究电磁感应现象”的实验中，给出的实验器材如模图2-8所示．用导线把实验器材连接起来，在开始实验前应首先检查_______和_______。

18．用模图2-7所示装置验证动量守恒定律，图中A、B两球的直径均为d，质量分别为，m1和m2。

(1)实验中所必需的测量工具是_______。

(2)A球为入射球，B球是被撞球，两球的质量关系是m1_______m2。

(3)根据题中给出的数据和图中各点间距离，动量守恒要验证的关系式是_______。

17．用欧姆表“×100”挡测量两个电阻的阻值，调零后，先后用表笔压紧电阻的两端，表针依次指在如模图2-6所示的a、b两处，则Ra为_______Ω，Rb为_______Ω，为了提高测量精度，电阻_______应换用欧姆表的_______挡测量，换挡后还需_______。

16．一U形金属框，在如模图2-5所示的匀强磁场中向左匀速移动，速度为v1，带电液滴以水平速度v2飞入金属框后恰好做匀速圆周运动，则液滴的轨道半径R=_______，图中_______是它的运动轨迹。

15．若两个振荡电路中的电容之比为C1∶C2=2∶3；自感系数之比L1∶L2=1∶2，则它们发射的电磁波的波长之比为_______。

14．某星球的半径是地球半径的m倍，密度是地球的n倍，地球表面的重力加速度为g，则该星球表面的重力加速度是_______。
