17．(13分)．如图15所示，abcd是一个正方形的盒子。在cd边的中点有一小孔e，盒子中存在着沿ad方向的匀强电场，场强大小为E，一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v₀，经电场作用后恰好从e处的小孔射出，现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B(图中末画出)，粒子仍恰好从e孔射出(带电粒子的重力和粒子之间的作用力均可忽略不计)

　　 (1)所加的磁场的方向如何?

　　 (2)电场强度E与磁感应强度B的比值为多大?

16．(12分)　 如图14所示，一个光滑圆筒立于水平桌面上，圆筒的直径为L一条长为L的细绳一端固定在圆筒中心线上的O点，另一端拴一质量为m的小球．小球以速率v绕中心　　 线OO'，在水平面内做匀速圆周运动(小球和绳在图中都没有画出，但不会碰到筒底)．求

(1)当v=时，求绳对物体的力　

(2)当v=时，求绳对物体的拉力

15．(12分)图13为伦琴射线管的示意图，K为阴极钨丝，发射的电子的初速度为零，A为对阴极(阳极)，当AK之间加直流电压U=30kV时，电子被加速打在对阴极A上，使之发出伦琴射线，设电子的动能全部转化为伦琴射线的能量，试求：

　　 (1)电子到达对阴极的速度是多大?

　　 (2)由对阴极发出的伧琴射线的最短波长是多大?

　　 (3)若AK间的电流为10mA，那么每秒钟从对阴极最多能辐射出多少个伦琴射线光子?，

　　 (电子电量e=1．6×10^-19C，质量m=9．1×iO^-31kg，普朗克恒量h=6．63×10^-34J•s)

14．(11分)如图12所示，足够大的方格纸PQ水平放置，每个方格纸边长l，．在其正下方水平放置一个宽度为L的平面镜MN，在方格纸上有两个小孔A和B，AB宽度为d，d恰为某人两眼间的距离，此人通过A、B孔从平面镜里观察方格纸，两孔的中点O和平面镜中点O'在同一竖直线上．请：

　　 (1)画出光路图，并指出人眼能看到方格纸的最大宽度．

　　 (2)计算人眼最多能看到同一直线上多少方格? (设人眼能看到的全是完整方格)

13．(8分)用伏安法测电阻时，由于电压表、电流表内阻的影响，使测量结果总存在误差，而按图11所示电路进行测量，由电压表、电流表内阻造成的误差可以消除。

　　 (1)请你简要写出下面还未完成的主要操作步骤，并用字母表达出相应的测量值。

　　 ①闭合开关S₁，开关S₂接2，调节R和Rˊ，，使电压表读数接近满量程，读出电流表和电压表读数I₂、V₂。

　　 ②保持Rˊ不变_______________。

　　 (2)写出待测电阻R_X的表达式：R_X＝_______________。

12．(7分)如图10所示，为测定玻璃的折射率，可取一块半圆形玻璃砖，实验者面向玻璃砖，在玻璃砖逆时针转动的过程中，调整视线透过玻璃砖观察插针P₁、P₂的像，直至视线沿着直径恰好看不到P₁、P₂的像为止，记下此时半圆形玻璃砖的位置．

(1)若给你一只量角器，如何测出玻璃折射率n ?

(2)若给你一只有毫米刻度的直角三角板，如何测出玻璃折射率n ?

11．(5分)描绘电场中等势线的实验示意图如图9所示，如果以电极o、b的连线为x轴，以a、b的中垂线为y轴，把一个探针置于y轴，另一个探针从靠近b电极处沿x轴的正方向　　 移向a电极的过程中，灵敏电流计G指针与中央零刻度夹角的变化情况是

　　 A．逐渐增大　　 B．逐渐减小　　 C．先变大后变小　D．先变小后变大

10．如图8所示，有两个半径相同的金属球M和N，N被刚性绝缘座固定在水平地面上，M从N的正上方H高处自由落下与N作弹性对心正碰，相碰后M以碰前的速率反向弹回，不计空气阻力．在下列情况中，M弹起后上升的最大高度大于H的是

　　 A．M和N原来带等量同种电荷　　 B．M和N原来带等量异种电荷

　　 C．M原来不带电，N原来带电　　 D．M和N原来带不等量同种电荷

第Ⅱ卷(非选择题共110分)

9．如图7(甲)所示，两物体A、B都静止在同一水平面上，它们的质量分别为m_A、m_B，与水平面间的动摩擦因数分别是μ_{A　 、}μ_B。现用平行于水平面的拉力F分别拉物体A、B，所得两物体的加速度a与F的关系图线分别如图7(乙)所示，则根据a－F图线可得出的正确结论是　

　A．m_A＜m_B　　 　B．m_A＞m_B　　

C．μ_A＜μ_B 　 D．μ_A＞μ_B　 　

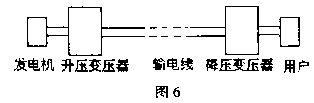

8．图6是远距离输电线路的示意图，若发电机的输出电压不变，，则下列说法中正确的是

　　 A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关

　　 B．输电线中的电流只由升压变压器原副线圈的匝数比决定

　　 C．当用户用电器的总电阻减少时，输电线上损失的功率增大

　　 D．升压变压器的输出电压等于降压变压器的输入电压
