17.在用伏安法测电阻的实验中,所用电压表的内阻约为20千欧,电流表的内阻约为10欧,选择能够尽量减小误差的电路图接线进行实验,读得的各组数据用实心圆点标于坐标图上(如右图所示)。 (1)根据各点表示的数据描出I-U图线,由此求得该电阻的阻值Rx=____ 欧(保留两位有效数字)。 (2)画出此实验的电路原理图。
10.在如图5电路中,电键K1、K2、K3、K4均闭合,C是极板水平放置的平行板电容器,板间悬浮着一油滴P.断开哪一个电键后P会向下运动?( ) A.K1 B.K2 C.K3 D.K4 26.某人用万用电表按正确步骤测量一电阻阻值,指针指示位置如图12,则这电阻值是____.如果要用这万用电表测量一个约200欧的电阻,为了使测量比较精确,选择开关应选的欧姆挡是____.
7.两个定值电阻R1、R2串联后接在输出电压U稳定于12伏的直流电源上.有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图3),电压表的示数为8伏.如果把此电压表改接在R2的两端,则电压表的示数将() A.小于4伏; B.等于4伏; C.大于4伏;小于8伏; D.等于或大于8伏.

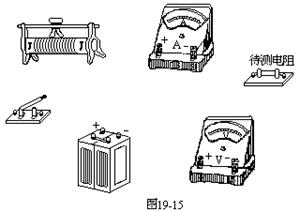

25.图19-15为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下: (1)待测电阻Rx(约100欧);; (2)直流毫安表(量程0-10毫安,内阻50欧); (3)直流电压表(量程0-3伏,内阻5千欧); (4)直流电源(输出电压4伏,内阻可不计); (5)滑动变阻器(阻值范围0-15欧,允许最大电流1安); (6)电健一个,导线若干条. 根据器材的规格和实验要求,在本题的实物图上连线。
5.如图19-3所示的电路中,电源的电动势为ε,内阻为r。当可变电阻的滑片P向b点移动时,电压表V1的读数U1与电压表V2的读数U2的变化情况是( )。 (A)U1变大,U2变小; (B)U1变大,U2变大; (C)U1变小,U2变小; (D)U1变小,U2变大。 8.两个电阻,R1=8欧,R2=2欧,并联在电路中。欲使这两个电阻消耗的电功率相等,可行的办法是( )。 (A)用一个阻值为2欧的电阻与R2串联;
(B)用一个阻值为6欧的电阻与R2串联;
(C)用一个阻值为6欧的电阻与R1串联;
(D)用一个阻值为2欧的电阻与R1串联

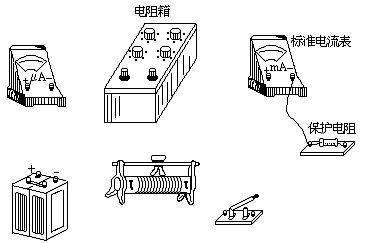

26.将量程为100微安的电流表改装成量程为1毫安的电流表,并用一标准电流表与改装后的电流表串联,对它进行校准(核对)。改装及校准所用器材的实物图如下(其中标准电流表事先已与一固定电阻串联。以防烧表)。校准时要求通过电流表的电流能从0连续调到1毫安。试按实验要求在所给的实物图上连线。
17.一个标有“220V 60W”的白炽灯泡,加上的电压U由零逐渐增大到220V。在此过程中,电压(U)和电流(I)的关系可用图线表示。题中给出的四个图线中,肯定不符合实际的是( )
9.下图为万用表欧姆挡的原理示意图,其中电流表的满偏电流为300μA,内阻rg=100W,调零电阻最大阻值R=50kΩ,串联的固定电阻R0=50Ω,电池电动势ε=1.5V。用它测量电阻Rx,能准确测量的阻值范围是( ) (A)30kΩ-80kΩ (B)3kΩ-8kΩ (C)300Ω-80Ω (D)30Ω-80Ω
24.在测定金属丝的直径时,螺旋测微器的读数如图所示。可知该金属丝的直径d=______×10-3米。
23.一量程为0.6安的电流表,其刻度盘如上图所示。今在此电流表的两端间并联一电阻,其阻值等于该电流表内阻的1/2,使之成为一新的电流表,则图示的刻度盘上的每一小格表示______安培。
