题目列表(包括答案和解析)
9.图中A为理想电流表,V1和V2为理想电压表,R1为定值电阻,R2为可变电阻,电池E内阻不计,则 (A)R2不变时,V2读数与A读数之比等于R1 (B)R2不变时, V1读数与A读数之比等于R1
(C)R2改变一定量时,V2读数的变化量与A读数的变化量之比的绝对值等于R1 (D)R2改变一定量时,V1读数的变化量与A读数的变化量之比的绝对值等于R1
16.(8分)从下表中选出适当的实验器材,设计一电路来测量电流表A1的内阻r1, 要求方法简捷,有尽可能高的测量精度,并能测得多组数据。
器材(代号) |
规格 |
|
电流表(A1)
电流表(A2)
电压表(V)
电阻(R1)
滑动变阻器(R2)
电池(E)
电键(K) 导线若干 |
量程100mA,内阻r1待测(约40Ω)
量程500μA,内阻r2=750Ω
量程10V,内阻r3=10kΩ
阻值约100Ω,作保护电阻用
总阻值约50Ω
电动势1.5Ω,内阻很小 |
(1)在虚线方框中画出电路图,标明所用器材的代号。 (2)若选测量数据中的一组来计算r1,则所用的表达式为r1= _______________,式中各符号的意义是:________________________________________________________________.
9.图为一电路板的示意图,a、b、c、d为接线柱,a、d与220V的交流电源连接,ab间、bc间分别连接一个电阻,现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V,由此可知
(A)ab间电路通,cd间电路不通
(B)ab间电路不通,bc间电路通
(C)ab间电路通,bc间电路不通
(D)bc间电路不通,cd间电路通

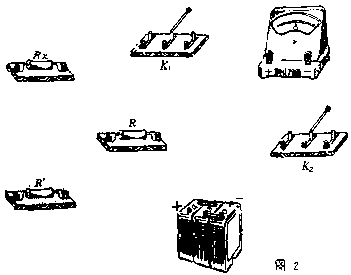

19.(7分)图1为测量电阻的电路,Rx为待测电阻,R的阻值己知,R为保护电阻,阻值未知。电源E的电动势未知,K1、K2均为单刀双掷开关。A为申流表,其内阻不计 (1)按图1所示的电路,在图2的文物图上连线
(2)测量Rx的步骤为:将K2向d闭合,K1向__________闭合,记下电流表读数l1,再将K2向c闭合,K1________向闭合,记电流表读数I2。计算Rx的公式是Rx=__________
7.下面是4种亮度可调的台灯的电路示意图,它们所用的白炽灯泡相同,且都是“220V,40W”当灯泡所消耗的功率都调至20瓦时,哪种台灯消耗的功率最小?
2.一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA,若将该电池板与一阻值为20欧的电阻器连成一闭合电路,则它的路端电压是( )
A.0.10V B.0.20V C.0.30V D.0.40V
20、用图示的电路测定未知电阻Rx的值。图中电源电动势未知,电源内阻与电流表的内阻均可忽略不计,R为电阻箱。
(1)若要测得Rx的值,R至少需要取_____个不同的数值。
(2)若电流表每个分度表示的电流值未知,但指针偏转角度与通过的电流成正比,则在用此电路测Rx时,R至少需取_____个不同的数值。
(3)若电源内阻不可忽略,能否应用此电路测量Rx?答:
__ __。
11、图示的两种电路中,电源相同,各电阻器阻值相等,各电流表的内阻相等且不可忽略不计。电流表A1、A2、A3和A4读出的电流值分别为I1、I2、I3和I4。下列关系式中正确的是
(A)I1=I3
(B)I1<I4
(C)I2=2I1
(D)I2<I3+I4
14.在图示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线,某学生想先将万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观察万用表指针的示数。在下列选挡中,符合操作规程的是( ) (A)直流10V挡 (B)直流0.5A挡
(C)直流2.5V挡 (D)欧姆挡 17.某电压表的内阻在20千欧-50千欧之间,现要测量其内阻,实验室提供下列可选用的器材: 待测电压表V(量程3V) 电流表A1(量程200μA ) 电流表A2(量程5mA) 电流表A3(量程0.6A) 滑动变阻器R(最大阻值1KΩ) 电源ε(电动势4V) 电键K。 (1)所提供的电流表中,应选用_______________________(填写字母代号)。
(2)为了尽量减小误差,要求测多组数据。试在方框中画出符合要求的实验电路图(其中电源和电键及其连线已画出)。
12.如图所示的电路中,电源的电动势恒定,要想使灯泡变暗,可以 ( ) (A)增大R1 (B)减小R1
(C)增大R2 (D)减小R2
