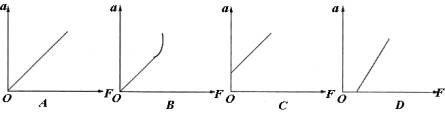

5、某学生做“验证牛顿第二定律”的实验在平衡摩擦力时，把长木板的一端垫得过高，使得倾角偏大。他所得到的a-F关系可用下列哪条图线表示？图中a是小车的加速度，F是细线作用于小车的拉力。 　

4、用接在50Hz交流低压电源上的打点计时器，测定小车作匀加速直线运动的加速度。某次实验中得到的一条纸带如图，从比较清晰的点起，每五个打印点取一个点作为计数点，分别标明0、1、2、3、4。量得0与1两点间距离s₁=30mm，3与4两点间距离s₄=48mm，则小车在0与1两点的平均速度为_______m/s。小车的加速度为_______m/s²。 　　

3、将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5牛、最小刻度为0.1牛的弹簧秤。沿着两个不同的方向拉弹簧秤。当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图所示。这时弹簧秤的读数可从图中读出。(1)由图可读得两个相互垂直的拉力的大小分别为________牛和________牛。(只需读到0.1牛)。(2)在本题的虚线方格纸上按作图法的要求画出这两个力及它们的合力。 　　

2、螺旋测微器的读数：图中甲为__________mm；乙为_________mm，丙为_________mm。 　

1、游标卡尺的读数：主尺最小分度是1mm，则图中三个卡尺的读数为： 　甲图中的游标是10分度，则读数为___________mm；乙图中的游标是20分度，则读数为__________mm；丙图中的游标是50分度，则读数为__________mm。 　

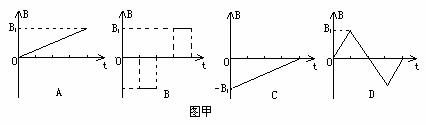

10．如图甲所示的四种磁场变化情况中，能产生如图乙所示的电场的是(　 )

9．如图所示的MNPQ区域内有竖直向上的匀强电场和沿水平方向的匀强磁场，现有两个带电微粒a、b均从边界MN的A点处进入该区域中，并都恰能做匀速圆周运动，则：(　 )

A．两微粒运动的周期一定相等

B．两微粒在该区域运动时间一定相等

C．带电微粒在该区域的运动过程中，a、b的电势能都减少

D．若a、b的动量大小相等，则它们的轨道半径一定相等

8．甲、乙两个完全相同的铜环可绕固定轴oo' 旋转，当给以相同的初角速度开始转动后，由于阻力作用，经相同的时间后便停止。若将两环置于磁感强度B大小相同的匀强磁场中，甲环转轴与磁场方向平行，乙环转轴与磁场方向垂直，如图所示，当甲、乙两环同时以相同的初角速度开始转动后，则

　A、甲环先停　 B、乙环先停　 C、两环同时停　 D、无法判定是否同时停

7．“220V 100W”灯泡和“220V 0.002PF”电容器分别接在u=311sin314tV的交变电压上，下列说法中错误的是(　　 )

A．灯泡能正常发光

B．电容器能正常工作

C．与灯泡并联的电压表示数为311sin314tV

D．与灯泡串联的电流表示数为0.45A

6．甲、乙两列机械横波在同一种介质中传播，其图象如图所示，以下说法中正确的(　　　 )

A．甲波的传播速度比乙波大

B． 甲波的传播速度比乙波小

C． 甲波的频率比乙波小

D．甲波的频率比乙波大
