16.(8分)(1)如右图Ⅱ-1′所示.(3分)(开关应放在火线一边，否则应适当扣分；火线与公共端相连的可不扣分；电流表外接与内接都可以.)

(2)如果采用电流表外接，电压较高段误差较大，因为电压越高，灯丝电阻越大，由于电压表分流而造成的误差越大；如果采用电流表内接，电压较低段误差较大，因为电压越小，灯丝电阻越小，由于电流表分压造成的误差越大.(3分)

15.(6分)(1)用铁架台固定更好.(1分)用手拿着释放时不能保证初速度为0，从而不能保证是自由落体运动(1分).

(2)是匀加速直线运动(1分).因为①纸带上各点迹都在同一直线上.②相邻两点间的距离之差在误差范围内都相等，即

- = - = =≈0.39 cm.(1分)

(3)9.75(或9.68).(利用g=Δs/t²即可求出)(2分)

13. (2分)；垂直纸面向外(1分)；(2分)

21.(15分)光子具有动量，每个光子的动量p=h/λ(式中h为普朗克

(1)如果用一束强光同时照射a、b两翼片，光线的入射方向与翼片表

面垂直，悬丝将向哪个方向偏转？为什么？

(2)已知a、b两翼片的受光面都是圆形，半径为r，两翼片圆心间的距离是d.现用频率为ν的激光束同时照射a、b两翼片，设入射光与翼片表面垂直，单位时间内垂直于光传播方向的单位面积上流过的光子数为n，光速为c.求由于光压而产生的对中心转轴的力矩.

(1)两极板间所加的电压应多大？

(2)若带电平行板的下端距A、B桶底的高度为H=1.3 m,求颗粒落至桶底时速度的大小.

模拟试卷(二)

17.(10分)静止的钚核²³⁹Pu，放出α粒子以后衰变成铀核 ²³⁵U，同时放出波长为 1.38×10^-11 m的光子.

(1)写出这一过程的核衰变方程；

(2)若不计光子动量.求α粒子的动能为多少？(钚核的质量 238.999655u，铀核质量 234.993470u，α粒子质量 4.001509，1u相当于931.5 MeV， 普朗克恒量h = 6.63×10^-34 J· s).

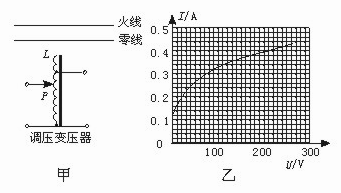

16.(8分)为了测定和描绘“220 V 40 W”白炽电灯灯丝伏安特性曲线，可以利用调压变压器供电.调压变压器是一种自耦变压器，它只有一组线圈 L，绕在闭合的环形铁芯上，输入端接在 220 V交流电源的火线与零线间，输出端有一个滑动触头 P ，移动它的位置，就可以使输出电压在 0~250 V之间连续变化，图甲中画出的是调压变压器的电路图符号.实验室内备有交流电压表、交流电流表、滑动变阻器、开关、导线等实验器材.

(1)在图Ⅱ-9甲中完成实验电路图.

(2)说明按你的实验电路图进行测量，在电压较高段与电压较低段进行比较，哪段的误差更大？为什么？

(3)如果根据测量结果作出的伏安特性曲线如图Ⅱ-9乙所示，试根据图线确定，把 2只完全相同的“220 V 40 W”白炽电灯串联在220 V交流电源的火线与零线间时，2只电灯消耗的总电功率是多大？

15.(6分)某同学利用多频率电火花计时仪研究自由落体运动，他把重锤固定在纸带下端，让纸带穿过电火花计时仪，然后把纸带的上端用铁夹子固定在铁架台上.先调整电火花计时仪的放电频率为 50 Hz，再接通电源，使它工作起来，然后释放纸带.重锤带动纸带自由下落，纸带上被电火花打出一系列点迹，如下图Ⅱ-8所示，其中A、B、C、D、E是连续打出的几个点，下面标注的数字是相邻两点间的距离，单位是 cm.

(1)有些同学做这个实验时不用铁架台和铁夹子固定纸带上端，而是用手拿着纸带上端，使它保持静止.这 2种方法哪个更好？为什么？

答：___________________________________________.

(2)由纸带上给出的几个数据判断，该运动是不是匀变速直线运动？根据是什么？

答：________________________________________.

(3)根据这几个数据测出的重力加速度g的数值是_______m·s^-2(保留 3位有效数字)

求作图.

14.(6分)如图Ⅱ-7所示的器材是：木质轨道(其倾斜部分倾角较大，水平部分足够长)、小铁块、两枚图钉、一根细线、一个量角器.只用上述器材测定小铁块与木质轨道间的动摩擦因数.

12.天体中质量相差不太大的 2个恒星组成双星系统，双星系统内两星间距离保持不变，每一个恒星都绕它们连线上的一点做匀速圆周运动.从地面上看去，双星系统两星之间的距离呈周期性的变化.如果某双星系统 2 个星的质量分别是 m₁和m₂，它们之间的距离为 l，引力常量为 G，则地球上的人看到这2个星间距离变化的周期为______.

10.如图Ⅱ-4所示电路，电感线圈电阻不计，若从开关 S 断开瞬间计时，以下说法正确的是

A.t = 0 时，电容器C 上板带正电，下板带负电

B.t = 时刻，线圈 L 的感应电动势最大

D.t = 时刻；电容器C 两极间电压最大

第Ⅱ卷(非选择题，共110分)
