题目列表(包括答案和解析)

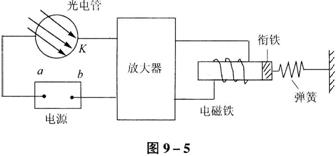

12.(7分)如图9-5所示,是工业生产中大部分光电控制设备(如夜亮昼熄的路灯)用到的光控继电器的示意图,它由电源、光电管、放大器、电磁继电器等几部分组成。
(1)示意图中,a端应是电源___________极。
(2)光控继电器的原理是:当光照射光电管时,___________。
(3)当用绿光照射光电管阴极K时,可以发生光电效应,则下列___________说法正确。
A.增大绿光照射强度,光电子最大初动能增大
B.增大绿光照射强度,电路中的光电流增大
C.改用波长比绿光波长大的光照射光电管阴极K时,电路中一定有光电流
D.改用频率比绿光频率大的光照射光电管阴极K时,电路中一定有电流

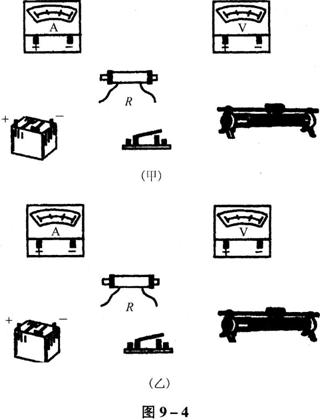

11.(6分)图9-4中(甲)、(乙)是两组同样的器材实物图,用来测量待测电阻R的阻值,每组器材中包括:电池,电键,变阻器,电压表,电流表,待测电阻R,若干导线。
(1)如果待测电阻R的阻值比电压表的内阻不是小得很多,但R的阻值比电流表的内阻大很多,试在图9-4(甲)中连线使之成为测量电路,如果待测电阻R的阻值比电流表的内阻不是大很多,但R的阻值比电压表的内阻小得多,试在图(乙)中连线使之成为测量电路。
(2)如果已知上述电压表的内阻和电流表的内阻,对图(甲)和(乙)中连成的测量电路,分别写出计算待测电阻的公式(用测量所得的和给出的电表内阻来表示)。
10.一定质量的理想气体,从状态A变化到状态B,反映这一状态变化过程的P-T图象如图9-3所示,则下列说法中正确的是( )
A.外界对气体做功,气体吸热
B.外界对气体做功,气体放热
C.气体对外界做功,气体吸热
D.气体对外界做功,气体放热
第Ⅱ卷(非选择题 共110分)
9.关于光的本性,下列说法中正确的是( )
A.光电效应反映了光的粒子性
B.光子的能量决定光的强度
C.光既具有波动性又具有粒子性,这种波和粒子都不是宏观观念中的波和粒子
D.光电管是一种能把光信号变为电信号的装置
8.车厢内用不可伸长的绳子悬挂一小球,小球与车一起沿水平公路匀速前进,当车子突然刹车时,下列说法中正确的是( )
A.绳子拉力突然增大
B.小球速度突然减小
C.小球将相对车厢,向着车厢加速度方向荡起
D.如刹车时绳子断裂,小球将相对车厢做直线运动
7.如图9-2理想变压器的副线图通过输电线接有两个相同的灯泡,输电线的总电阻为,开始电键S断开。当S接通后。下列哪些说法正确( )
A.副线圈两端M、N的输出电压减小
B.副线圈输电线等效电阻上的电压增大
C.通过灯泡的电流减小
D.原线圈中的电流增大
6.蹦床运动员从高处落下,触到蹦床后直到最低点的一段时间内( )
A.运动员加速度不断减小
B.运动员加速度不断变大
C.到最低点时运动员的加速度值一定大于重力加速度
D.先是弹力做的功小于重力做的正功,然后是弹力做的负功大于重力做的正功
5.一盏电灯直接接在电压恒定的电源上,其功率为1OOW,若将该灯先串接上一段导线后,再接在同一个电源上,导线上损失的电功率为9W,那么此时电灯实际消耗的电功率将( )
A.小于91W B.大于91W C.等于91W D.不能判断
4.把质量为m,带电量为q的质点,以初速在水平方向的匀强电场中竖直上抛,如图9-1所示。质点在电场中上升到最大高度的过程中( )
A.电势能不变
B.机械能不变
C.受到的重力冲量的大小为
D.到达最高点时速度不为零,加速度大于g
3.一个物体通过凸透镜成像,先用甲单色光照射该物体,在光屏上恰能成清晰的像,后改用乙单色光照射该物体,需将光屏稍远离凸透镜,在光屏上又得到清晰的像,则两种光通过透镜时( )
A.甲光的折射率大 B.甲光的波长大
C.甲乙光的折射率相同 D.甲光的速度大
