4、一细束平行光经玻璃三棱镜折射后分解为互相分离的三束光分别照射到相同的金属板a、b、c上如图所示，已知金属板b有光电子放出，则可知 　A、板a一定不放出光电子 　B、板a一定放出光电子 　C、板c一定不放出光电子 　D、板c一定放出光电子

3、图为X射线管的结构示意图，E为灯丝电源，要使射线管发出X射线，需在K、A两电极间加上几万伏的直流高压， 　A、高压电源正极应接在P点，X射线从K极发出 　B、高压电源正极应接在P点，X射线从A极发出 　C、高压电源正极应接在Q点，X射线从K极发出 　D、高压电源正极应接在Q点，X射线从A极发出

2、假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在大气层时的情况相比 　A、将提前 　B、将延后 　C、在某些地区将提前，在另一些地区将延后 　D、不变

1、某单色光由水射入空气时，正确的结论是 　A、颜色不变，频率变高，光速变大 　B、颜色不变，波长不变，光速变大 　C、频率变低，波长变长，光速变小 　D、频率不变，波长变长，光速变大

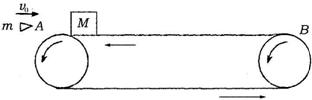

20．(22分)如图所示，水平传送带AB长l=8．3m，质量为M=1kg的木块随传送带一起以的速度向左匀速运动(传送带的传送速度恒定)，木块与传送带间的动摩擦因数μ=0．5。当木块运动至最左端A点时，一颗质量为m=20g的子弹以水平向右的速度正对射入木块并穿出，穿出速度u=50m/s，以后每隔1s就有一颗子弹射向木块，设子弹射穿木块的时间极短，且每次射入点各不相同，g取。求：

　(1)在被第二颗子弹击中前，木块向右运动离A点的最大距离?

　(2)木块在传送带上最多能被多少颗子弹击中?

　(3)从第一颗子弹射中木块到木块最终离开传送带的过程中，子弹、木块和传送带这一系统所产生的热能是多少?( g取)

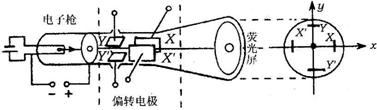

19．(16分)如图所示为示波管的原理图，电子枪中炽热的金属丝可以发射电子，初速度很小，可视为零。电子枪的加速电压为，紧挨着是偏转电极YY′和XX′，设偏转电极的极板长均为？，板间距离均为d，偏转电极XX′的右端到荧光屏的距离为。电子电量为e，质量为m(不计偏转电极YY′和XX′二者之间的间距)、在YY′、XX′偏转电极上不加电压时，电子恰能打在荧光屏上坐标的原点。

　求：(1)若只在YY′偏转电极上加电压，则电子到达荧光屏上的速度多大?

　(2)在第(1)问中，若再在XX′偏转电板上加上，试在荧光屏上标出亮点的大致位置，并求出该点在荧光屏上坐标系中的坐标值。

18．(12分)如图所示，质量为m的飞行器在绕地球的圆轨道上运行，半径为，要进入半径为的更高的圆轨道Ⅱ，必须先加速进入一个椭圆轨Ⅲ，然后再进入圆轨道Ⅱ。已知飞行器在圆轨道Ⅱ上运动速度大小为v，在A点时通过发动机向后喷出一定的质量气体使飞行器速度增加到v′，进入椭圆轨道Ⅲ，设喷出的气体的速度为u，求：

　(1)飞行器在轨道I上的速度及轨道I处的重力加速度。

　(2)飞行器喷出气体的质量。

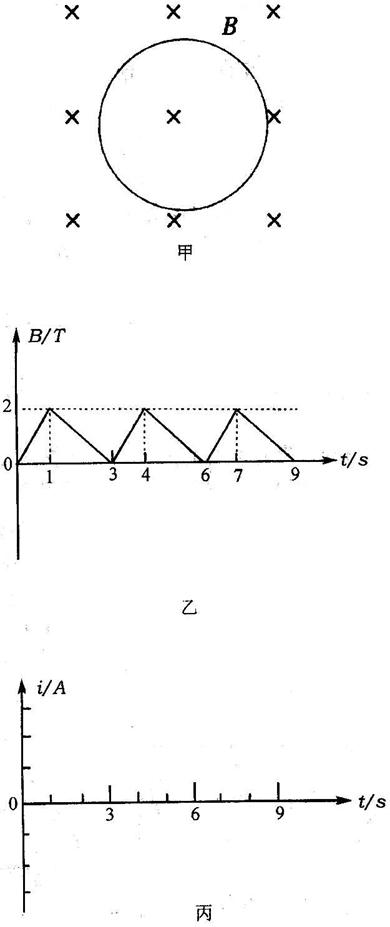

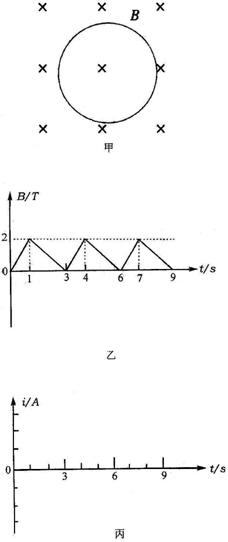

17．(12分)如图甲所示，在周期性变化的匀强磁场区域内有垂直于磁场的一半径为r=1m、电阻为R=3．14Ω的金属圆形线框，当磁场按图乙所示规律变化时，线框中有感应电流产生。

　(1)在丙图中画出感应电流随时间变化的i-t图象(以逆时针方向为正)

　(2)求出线框中感应电流的有效值。

16．(10分)如图所示，一不透明的圆柱形容器内装满折射率为的透明液体，容器底部正中央O点处有一点光源S，平面镜MN与底面成45°角放置。若容器高为2dm，底边半径为，OM=1dm，在容器中央正上方1dm处水平放置一足够长的刻度尺。求光源S发出的光线经平面镜反射后，照射到刻度尺上的长度。(不考虑容器侧壁和液面的反射)

15．(10分)太阳内部进行着剧烈的氢核聚变反应，氦核是由4个质子生成，同时有正电子放出，正电子又会和负电子湮没成为一对光子，在这一系列核反应过程中放出能量，已知现在太阳每秒辐射能量。

　(1)写出上述两个核反应方程。

　(2)计算出太阳每秒产生的氦核数目及每年减少的质量(保留2位有效数字)。
