17、如图3-12所示，MN是透镜的上光轴，AB是与主光轴斜交的发光体，A＇是发光点A通过透镜所成的像，BC是发光点B发出的一条光线，试作出光路确定透镜的种类光心和焦点的位置以及光线BC经过透镜折射后的出射光线。

16、甲、乙两船依靠惯性在静止的湖面上沿着平行的方向相向运动，它们的速率都是6m/s，当两船相错过时，它们交换了30kg货物，此后，乙仍按原方向前进，但速率减为4m/s，若甲船原来的总质量为280kg则乙船原来的总质量为　　　　 kg。

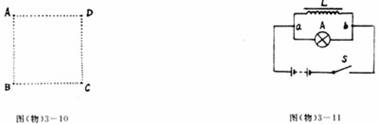

15、如图3-11为一演示实验电路图，图中L是带铁芯的线圈，A是一灯泡，开关处于闭合状态，电路是接通的。现将开关S打开，则在电路切断的瞬间，通过灯泡A的电流方向是从　　　　 端到　　　　 端。这个实验是用来演示　　　　　 现象的。

14、小球自高为H处自由下落，跟地面相碰后跳起的高度为3H/4、球跟地面接触前后速率之差是　　　　 。若小球每次跟地面接触前后，速率之差总相等(除最后一次外)，则小球要触地　　　　　 次后才能停止。

13、3-10图中A、B、C、D是匀强电场中一正方形的四个顶点。已知A、B、C点的电势分别为U_A=15V，U_B=3V，U_C=－3V，由此可得D点电势U_D= 　　　V。

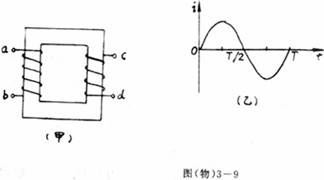

12、如图3－9甲所示，一个理想变压器有原线圈ab及副线圈cd。原线圈中通有如图4－9乙所示的正弦交流电电流，规定原线圈中由a至b为电流的正方向。那么在：t=T/2时刻

　　　 A、铁芯中磁通量为零

　　　 B、铁芯中磁通量变化率为零

　　　 C、副线圈两端c、d间电压最高

D、副线圈d端电势高于c端

第Ⅱ卷(非选择题　 共102分)

11、如图3－8所示，a、c分别是线圈的两个端点，b是线圈的中心抽头，a、b分别与平行导轨连接。当金属杆MN贴着导轨向左加速切割垂直纸面向里的磁感线时，设a、b、c三点的电势各为U_a、U_b、U_c，则

　　　 A、U_a＞U_b、U_c＜U_d

　　　 B、U_a＞U_b、U_c＞U_d

　　　 C、U_a＜U_b、U_c＜U_d

　　　 D、U_a＜U_b、U_c＞U_d

10、如图3－7所示，下端固定的竖直轻弹簧的上端与质量为3kg的物体B连接，质量为1kg的物体A放在B上，先用力将弹簧压缩后释放，它们向上运动，当A、B分离后A又上升0.2m到达最高点，这时B的运动方向向下且弹簧恰好恢复原长，则从A、B分离到A到达最高点的过程中，弹簧弹力对B的冲量大小为(取g=m/s²)

　　　 A、4 N·s

　　　 B、6 N·s

　　　 C、8 N·s

　　　 D、12 N·s

9、一带电粒子以一定初速度进入匀强磁场区，则粒子在磁场区内运动过程中，可能的情况是

　　　 A、动量和动能都发生变化

　　　 B、动量和动能都不发生变化

　　　 C、动量发生变化而动能不发生变化

　　　 D、动量不发生变化而动能发生变化

8、如图3－6所示，一端可以绕O轴自由转动的长木板上方放一个物块，手持木板的另一端，让木板从水平位置顺时针方向缓慢旋转，在物块相对于木板开始滑动前。

　　　 A、物块对木板的压力不变

　　　 B、物块的机械能不变

　　　 C、物块对木板的作用力对O点的力矩增大

　　　 D、物块受到的静摩擦力增大
