3、原子柱结构：原子核由质子(由　　　　　　　 首先发现)和中子(由　　　　　 首先发现)，质子和中子统称为核子，原子核的电荷数等质子数(用Z表示)也等该原子核对应的原子序数。原子核中质子和中子数之和叫原子核的质量数(用A表示)，原子核常用符号表示。

2、卢瑟福原子核式模型：在原子中心有一个很小的原子核，原子的　　　　　　　 和几乎所有　　　　 都集中在原子核里，带负电的电子在核外空间里　　　　　　　　　 。

1、实验基础 - α轰击金箔，发现大多数α粒子　　　　　　　　　　　　 ，　　　　　　　 发生大角度偏转，甚至　　　　　　 。

24、(15分)如图3-21所示，在位于竖直平面内的直角坐标系中，第Ⅱ象限区域内有一沿+y方向的匀强电场，场强E₁=50N/C还有一个与x轴相切于Q点的圆形有界匀强磁场，磁感强度B₁=500T，方向垂直于纸面向里。在x轴的下方区域内有垂直于纸面向外的匀强磁场，磁感强度B₂=2.5T，还有一个位于坐标平面的匀强电场，方向如图所示。今有一个质量m=1.0×10^－5kg、电量q₁=+2.0×10^－6C的带电小球，从y轴上的P点以初速v₀=40m/s斜射入第Ⅱ象限，经过圆形有界磁场时偏转了60°角，恰与x轴上静止于Q点的另一个质量仍为m的带电小球2相碰，小球2的带电量q₂=－6×10^－6C，两球相碰后粘合在一起，问(1)在第Ⅱ象限内圆形磁场区的最小半径多大？(2)欲使碰后小球沿直线运动，x轴下方匀强电场的场强E₂的大小应为多少？

23、(13分)如3-20图，气缸由两个横截面不同的圆筒连接而成。活塞A、B被轻质刚性细杆连接在一起，可无摩擦移动。A、B的质量分别为m_A=12kg，m_B=8.0kg横截面积分别为S_A=4.0×10^－2m²，S_B=2.0×10^－2m²一定质量的理想气体被封闭在两活塞之间。活塞外侧大气压强P₀=1.0×10⁵Pa。

　　　 (1)气缸水平放置达到如图所示的平衡状态，求气体的压强。

(2)已知此时气体的体积V₁=2.0×10^－2m³。现保持温度不变，将敢缸竖直放置，达到平衡后如图2所示。与图1相比，活塞在气缸内移动的L为多少？ 取重力加速度g=10m/s²

22、(13分)如图3-19甲所示，平行金属板A和B的距离为d，它们的右端安放着垂直于金属板的靶MN，现在A，B板上加上如图-19乙所示的方型波电压，电压的正向值为u₀，反向电压值为u₀/2，且每隔T/2换向1次，现有质量为m的带正电且电量为q的连续粒子束从AB的中点O以平等于金属板的方向OO′射入。设粒子能全部打在靶上而且所有粒子在AB间的飞行时间均为T，不计重力的影响。试问：(1)在距靶MN的中心O′点多远的范围内有粒子击中？(2)要使粒子能全部打在靶MN上，电压u₀的数值应满足什么条件？(写出u₀，m，d，q，T的关系式即可)

21、(12分)如图3-18所示，物体AB垂直于凸透镜主光轴放置，物体AB的长为透镜直径的1/4物体的位置在透镜的2倍焦距处。 在透镜的另一侧的焦点处，垂直于透镜主光轴放有一挡板PQ，要使物体AB在透镜的另一侧形成的像完全消失，挡板PQ的长度至少应为AB长度的多少倍？

20、(12分)如图3-17所示，滑雪运动员从高台上滑下，滑到滑道端点A处时沿水平方向滑出，落到倾角为30°的斜坡上B点。已知A点到斜坡的竖直距离为4m，AB=78m，不计空气阻力，取 g=10m/s²，求运动员离开A处时的速度V₀。

19、在做测干电池的电动势和内电阻实验时，备有下列器材供选用

A、干电池1个______________

B、直流电流表(量程0-0.6-3A,0.6挡内阻为0.1Ω，3A挡内阻为0.02Ω)

C、直流电压表(量程0-3-15V,3V挡内阻为5kΩ，15V挡内阻为25kΩ)

D、滑线变阻器(阻值范围为0-15Ω，允许最大电流为1A)

E、滑线变阻器(阻值范围为0-1000Ω，允许最大电流为0.2A)

F、开关

G、导线若干

H、电池夹

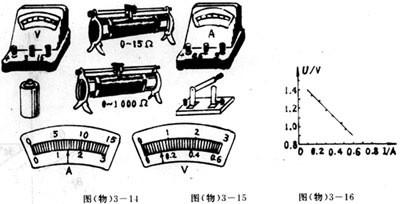

　　　 (1)在这些器材中，选出你需要的器材，按本实验要求的电路(系统误差较小)在图3-14所示的实物图上把所选器材进行连线。

　　　 (2)如图3-15所示，电表指针停在图示位置，按本实验所选电表量程读出电流表读数应为________A电压表读数应为________ V.

　　　 (3)根据实验记录，画出U-1图像如图3-16所示，可得待测电池的内电阻r为_______________Ω

18、在用注射器验证玻意耳定律的实验中

　　　 (1)根据所测量的量计算注射器中气体压强的公式是　　　　

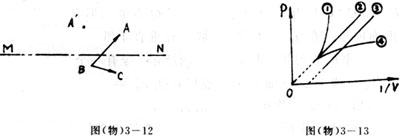

　　　 (2)在室温下，4个学生根据实验数据分别画出如图3-13所示的P-1/V的图线用①、②、③、④表示，分析可能的原因是：　　　　　 。(填写正确说法的字母)

　　　 A、①学生在实验中封闭的气体质量太大

B、②学生在实验中用手握了注射器，造成不是等温变化

C、③学生在实验中未将活塞和框架的重力计入压强的计算公式

D、④学生没有给注射器活塞涂润滑油，造成漏气
