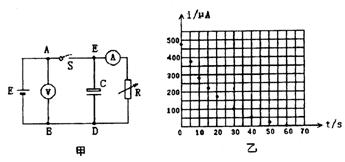

13．如图甲所示是一种测量电容的实验电路图，实验是通过对高阻值电阻放电的方法，测出电容器充电至电压U时所带电荷量Q，从而再求出待测电容器的电容C．某同学在一次实验时的情况如下：

a．按如图甲所示电路图接好电路；

b．接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下此时电流表的示数是I₀=490μA，电压表的示数U₀=8．0V，I₀、U₀分别是电容器放电时的初始电流和电压；

c．断开开关S，同时开始计时，每隔5s或10s测读一次电流i的值，将测得数据填人表格，并标示在图乙的坐标纸上(时间t为横坐标，电流i为纵坐标)，结果如图中小黑点所示．

(1)在图乙中画出i-t图线；

(2)图乙中图线与坐标轴所围成面积的物理意义是　　　　　　　　　　　　　　　　　 ；

(3)该电容器电容为　　　　　　 　F(结果保留两位有效数字)；

(4)若某同学实验时把电压表接在E、D两端，则电容的测量值比它的真实值　　　　　　 　(填“大”、“小”或“相等”)．

12．在研究弹簧的形变与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的．用记录的外力F与弹簧的形变量x作出的F-x图线如图所示，由图可知弹簧的劲度系数为　　　 ，图线不过原点的原因是于　　　　　　　　　　　　　　　　　　　　 　.

11.如图是示波器的面板图，若要测量外部交流电压信号，应将信号输入线接在　　　　　 和　　　　　　　　 接线柱上．这时“衰减”旋钮不能置于“∞”，“扫描范围”不能置于　　　　　　 挡．若信号水平方向的幅度过小或过大，应该用　　　　　　 旋钮进行调整．若信号图形过于偏于屏幕下方，应该用　　　　　　 旋钮进行调整．

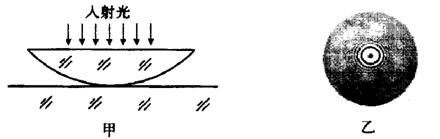

10.把一个曲率半径很大的凸透镜的弯曲表面压在另一个玻璃平面上，让单色光从上方射人(如图甲)，这时可以看到亮暗相间的同心圆(如图乙)．这个现象是牛顿首先发现的，这些同心圆叫做牛顿环，为了使同一级圆环的半径变大(例如从中心数起的第二道圆环)，则应

A．将凸透镜的曲率半径变大　　　 B．将凸透镜的曲率半径变小

C．改用波长更长的单色光照射　　 D．改用波长更短的单色光照射

第Ⅱ卷(非选择题共110分)

9．光子不仅有能量，还有动量，光照射到某个面上就会产生压力，宇宙飞船可以采用光压作为动力．给飞船安上面积很大的薄膜，正对着太阳光，靠太阳光在薄膜上产生压力推动宇宙飞船前进．第一次安装的是反射率极高的薄膜，第二次安装的是吸收率极高的薄膜，那么

A．安装反射率极高的薄膜，飞船的加速度大

B.安装吸收率极高的薄膜，飞船的加速度大

C.两种情况下，由于飞船的质量一样，飞船的加速度大小都一样

D．两种情况下，飞船的加速度不好比较

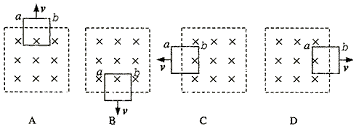

8．粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是

7．一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷作初速度为零的匀加速直线运动，则A、B两点电场强度EA、EB及该电荷的A、B两点的电势能εA、、εB之间的关系为

A　 EA＝EB　　 B　 EA＜EB　　 C　 εA＝εB　　 D　 εA＞εB

6．一个质量为0.3kg的弹性小球，在光滑水平面上以6m/s的速度垂直撞到墙上，碰撞后小球沿相反方向运动，反弹后的速度大小与磁撞前相同，则碰撞前后小球速度变化量的大小△v和碰撞过程中墙对小球做功的大小W为

A　 △v＝0　　 B　 △v＝12m/s　　 C　 W＝0　　 D　 W＝10.8J

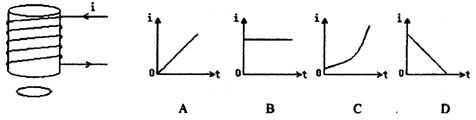

5．如图所示，竖直放置的螺线管通以电流，螺线管正下方的水平桌面上有一个导体圆环，当螺线管中所通的电流发生下列图示的哪种变化时，导体圆环会受到向上的安培力

4．宇宙飞船绕地球作匀速圆周运动，若已知飞船绕地球飞行的周期和地球的半径，由此可估算出飞船

A．离地面的高度　 B．飞行的速率　　 C．所受的向心力　 D．在该高度处的重力加速度
