题目列表(包括答案和解析)
15.(16)如图所示,一个单匝闭合圆形线圈面积为S,电阻为,放在空间分布均匀的磁场中,且线圈平面与磁场垂直,磁场的磁感应强度随时间t的变化规律为
(1)在0-时间内,哪些时刻线圈中产生的感应电动势最大?
(2)在-时间内,通过线圈横截面的电量是多大?
(3)在0-时间内,线圈中所产生的热量是多大?
14.(16分)正方形线框在竖直向上的恒力F=21N的作用下,竖直向上通过如图所示的匀强磁场区域。磁场区高度h=lm,磁感应强度B=1T。线框边长L=lm,质量m=0.1kg。电阻R=1Ω。线框在初始位置1处于静止,cd边与磁场的下边缘相距为H。cd边刚进入磁场时,线框刚好做匀速直线运动。线框在末位置2,ab边恰在磁场边缘。求这个过程中恒力F做的功和线框产生的焦耳热。(取g=10m/s2)
13.(14分)如图所示,,,,,,当S断开时,电容器中带电粒子恰好处于静止状态,求;
(1) S闭合后,带电粒子加速度的大小和方向:
(2) S闭合后流过的总电量。
12.(15分)如图所示,在一环形区域内存在着垂直纸面向里的匀强磁场,在圆心O点处有一静止的镭核(),镭核 ()放出一个粒子后变成氡核(),已知镭核在衰变过程中有5.65×10-12J能量转化为它们的动能。粒子进入磁场后受到洛仑兹力的大小为2.22×10-11N。
(1)试写出镭核衰变成氡核的核反应方程式。
(2)分别求出粒子和氡核的动能。
(3)分别求出粒子和氡核进入磁场后的偏转半径。
(4)若内圆半径r=1.2m,要使它们不飞出外圆,外圆的最小半径必须为多大?
11.(13分)如图所示,M为水平放置的一块平面镜,AB为平面镜上方一个短尺,PQ为一个跟平面镜面垂直的竖线,由于平面镜上某区间贴着黑纸,使人眼不能在竖直的S1至S2之间通过平面镜看到短尺,请用作图法找出平面镜上用黑纸遮住的部分,并写出作图步骤。
10.(10分)现有器材:电压表(量程3V,内阻约几千欧),电压表 (量程15V,内阻约几十千欧),定值电阻 (3.0kΩ),滑动变阻器R(0-1750Ω),直流电源(约6V,内阻不计),开关、导线若干。要求利用这些器材测量电压表的内阻值。
(1)在方框中画出实验电路图
(2)用已知量和直接测得量表示的电压表内阻的表达式为r=___________。
式中各直接测得量的意义是:____________________________________________。

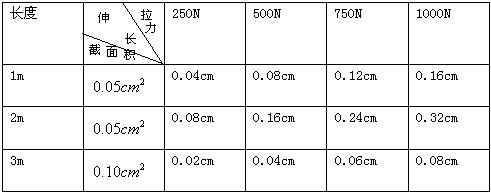

9.(10分)用金属制成的线材(如钢丝、钢筋)受到拉力会伸长。十七世纪英国物理学家胡克发现:金属丝或金属杆在弹性限度内它的伸长与拉力成正比,这就是著名的胡克定律。这一发现为后人对材料的研究奠定了重要基础。现在一根用新材料制成的金属杆,长为4m,横截面积为,设计要求它受到拉力后的伸长不超过原长的1/1000,问最大拉力多大?由于这一拉力很大,杆又较长,直接测试有困难,选用同种材料制成样品进行测试,通过测试取得数据如下:
|
(1)测试结果表明线材受拉力作用后其伸长与材料的长度成______________ 比,与材料的截面积成___________ 比。
(2)上述金属细杆承受的最大拉力为_________________ N。
8.如图,都是厚度均匀的平玻璃板,它们之间的夹角为,一细光束以入射角从P点射入,已知此光束由红光和蓝光组成,则当光束透过板后,
A.传播方向相对于入射光方向向左偏转角
B.传播方向相对于入射光方向向右偏转角
C.红光在蓝光的左边
D.红光在蓝光的右边
第Ⅱ卷(非选择题 共110分)
7.质量为M的均匀木块静止在光滑水平面上,木块左右两侧各有一位拿着完全相同步枪和子弹的射击手。首先左侧射手开枪,子弹水平射入木块的最大深度为d1,然后右侧射手开枪,子弹水平射入木块的最大深度为d2,如图所示。设子弹均未射穿木块,且两颗子弹与木块之间的作用力大小均相同。当两颗子弹均相对木块静止时,下列说法正确的是
A.最终木块静止,d1=d2
B.最终木块向右运动,d1<d2
C.最终木块静止,d1<d2
D.最终木块向左运动,d1=d2
6.空间存在一匀强磁场B,其方向垂直纸面向里,另有一个点电荷+Q的电场,如图所示,一带电粒子以初速度从某处垂直电场、磁场入射,初位置到点电荷的距离为,则粒子在电、磁场中的运动轨迹可能为( )
A. 以点电荷+Q为圆心,以为半径的在纸面内的圆周
B.开始阶段在纸面内向右偏的曲线
C. 开始阶段在纸面内向左偏的曲线
D. 沿初速度方向的直线
