17、“加速度计”作为测定运动物体加速度的仪器，已被广泛地应用于飞机、潜艇、航天器等装置的制导系统中，如右图所示是“应变式加速度计”的原理图，支架 A、B 固定在待测系统上，滑块穿在 A、B 间的水平光滑杆上，并用轻弹簧固定于支架 A 上，随着系统沿水平做变速运动，滑块相对于支架发生位移，滑块下端的滑动臂可在滑动变阻器上相应地自由滑动，并通过电路转换为电信号从 1、2 两接线柱输出。

已知：滑块质量为 m，弹簧劲度系数为 k，电源电动势为 E，内阻为 r，滑动变阻器的电阻随长度均匀变化，其总电阻 R = 4 r，有效总长度 L，当待测系统静止时，1、2 两接线柱输出的电压 U₀ = 0.4 E，取 A 到 B 的方向为正方向。

(1)确定“加速度计”的测量范围。

(2)设在1、2 两接线柱间接入内阻很大的电压表，其读数为 U，导出加速度的计算式。

(3)试在1、2 两接线柱间接入内阻不计的电流表，其读数为 I，导出加速度的计算式。

16、如右图所示，金属棒ab质量m=5 g，放在相距L=1 m的光滑金属导轨MN、PQ上，磁感应强度B=0.5 T，方向竖直向上，电容器的电容C=2μF，电源电动势E＝16 V，导轨距地面高度h=0.8 m。当单刀双掷开关先掷向1后，再掷向2，金属棒被抛到水平距离s=6.4 cm的地面上，问电容器两端的电压还有多大?

15、如右图所示，一个用柔软的细导线制成的闭合圆形的线圈半径为r、电阻为R，位于匀强磁场内，磁感应强度大小为B，方向垂直于线圈平面向里，现用两手分别拉着线圈的两端，在时间t内把它拉成一条线.由以上条件，可能以求出哪些物理量？把它们求出来。

14、地球质量为M，半径为 R，自转角速度为ω，万有引力恒量为 G，如果规定物体在离地球无穷远处势能为 0，则质量为 m 的物体离地心距离为 r 时，具有的万有引力势能可表示为 E_p =－G.国际空间站是迄今世界上最大的航天工程，它是在地球大气层上空地球飞行的一个巨大的人造天体，可供宇航员在其上居住和进行科学实验。设空间站离地面高度为 h，如果在该空间站上直接发射一颗质量为 m 的小卫星，使其能到达地球同步卫星轨道并能在轨道上正常运行，则该卫星在离开空间站时必须具有多大的动能？

13、如右图所示的器材是：木质轨道(其倾斜部分倾角较大，水平部分足够长)、小铁块、两枚图钉、一根细线、一个量角器.只用上述器材测定小铁块与木质轨道间的动摩擦因数。

实验步骤是：(1)将小铁块从________；(2)用图钉把细线___　　　 ___；(3)用量角器测量___　　　　　　　 ___。那么，动摩擦因数可表示为 μ = _________。

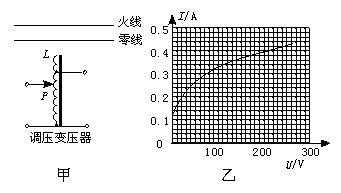

12、为了测定和描绘“220 V 40 W”白炽电灯灯丝伏安特性曲线，可以利用调压变压器供电。调压变压器是一种自耦变压器，它只有一组线圈 L，绕在闭合的环形铁芯上，输入端接在 220 V交流电源的火线与零线间，输出端有一个滑动触头 P ，移动它的位置，就可以使输出电压在 0~250 V之间连续变化，下图甲中画出的是调压变压器的电路图符号.实验室内备有交流电压表、交流电流表、滑动变阻器、开关、导线等实验器材。

(1)在图甲中完成实验电路图。

(2)说明按你的实验电路图进行测量，在电压较高段与电压较低段进行比较，哪段的误差更大？为什么？

(3)如果根据测量结果作出的伏安特性曲线如图乙所示，试根据图线确定，把 2只完全相同的“220 V 40 W”白炽电灯串联在220 V交流电源的火线与零线间时，2只电灯消耗的总电功率是多大？

11、全国著名发明家邹德俊，发明一种“吸盘式”挂衣钩如右图所示，将它紧压在平整、清洁的竖直瓷砖墙面上时，可挂上衣、帽等物品.如果挂衣钩的吸盘压紧时，它的圆面直径为 m吸盘圆面压在墙上有 的面积跟墙面积完全接触，中间未接触部分间无空气.已知吸盘面与墙面间的动摩擦因数为 0.5，则这种挂钩最多能挂___　　 ____N的物体。(大气压强 p₀=1.0×10⁵Pa)

10、司机为了能够控制所驾驶的汽车，汽车对地面的压力一定要大于零。在高速公路上所建的高架桥的顶部可以看做是一个圆弧。若高速公路上汽车设计时速为180km/h，则高架桥顶部的圆弧半径至少应为__________________。

9、如图所示，理想变压器的输出端接有一电动机，电动机的电阻为R，电动机带动一质量为m的重物以速度v匀速上升。若变压器的输出功率为P₀，则图中电流表的读数应等于______________。

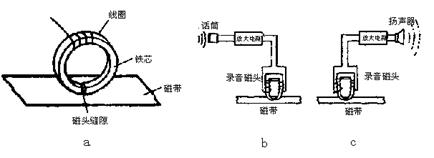

8、普通磁带录音机是用一个磁头来录音和放音的，磁头结构示意如下图(a)所示，在一个环形铁芯上绕一个线圈，铁芯有一个缝隙，工作时磁带就贴着这个缝隙移动，录音时磁头线圈跟话筒、放大电路(亦称微音器)相连(如下图(b)所示)；放音时，磁头线圈改为跟扬声器相连(如下图(c)所示)。磁带上涂有一层磁粉，磁粉能被磁化且留下剩磁.微音器的作用是把声音的变化转化为电流的变化；扬声器的作用是把电流的变化转化为声音的变化。由此可知①录音时线圈中的感应电流在磁带上产生变化的磁场，②放音时线圈中的感应电流在磁带上产生变化的磁场，③录音时磁带上变化的磁场在线圈中产生感应电流，④放音时磁带上变化的磁场在线圈中产生感应电流.以上说法正确的是(　　　 )

A、②③ 　　　　　　 B、①④　 　　　　　 C、③④　 　　　　　 D、①②
