9．(9分)如图所示，A、B、C为黑箱上的三个接点，已知任意两个接点间最多只能接一个元件，可能的元件有电池、电阻和二极管．

(1)　 用多用电表判断黑箱内有无电池，操作方法是：　　　　　

(2)经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下：黑表笔接B点、红表笔接c点时阻值很小，反接时阻值很大；A、B间正反接时阻值均为R；黑表笔接A点、红表笔接C点时阻值比AB间阻值R略大，反接时阻值很大．试在图中画出黑箱内一种可能的电路．

8．(6分)(1)用螺旋测微器测量电阻丝的直径，结果如图(甲)所示，则读数是　　　　　　　 m．

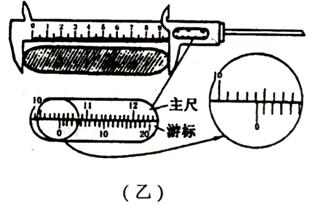

(2)用主尺最小分度为lmm，游标上有20个分刻度的游标卡尺测一工

件长度，如图(乙)所示，则读数是　　　　　　　 　m．

7．如图所示，图(甲)为一块透明的光学材料的剖面图，在其上建立直角坐标系xoy，设该光学材料的折射率沿y轴正方向均匀减小．现有一束单色光a从原点O以某一入射角θ由空气射入该材料内部，则单色光a在该材料内部可能的传播途径是下图中的　　 (　　 )

第Ⅱ卷(非选择题，共115分)

　　 非选择题部分共7小题．共115分．把答案填在题中的横线上或按照题目要求作答．解答题要写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．

6．如图所示，沿x轴正方向传播的一列简谐横波在某时刻的波形图为一正弦曲线，其波速为200m／s，下列说法中正确的是　　　 　　　　　　　　　　　　　　　( 　　　　)

(A)图示时刻质点b的加速度将减小

(B)从图示时刻开始，经过0.01s，质点a通过的路程为0.4m

(C)若此波遇到另一列波并发生稳定干涉现象，则另一列波的频率为50Hz

(D)若该波传播中遇到宽约4m的障碍物能发生明显的衍射现象

5．如图所示，水平放置的光滑平行金属导轨上有一质量为m的金属棒ab．导轨一端连接电阻R，其它电阻均不计，磁感应强度为B的匀强磁场垂直于导轨平面向下，金属棒ab在一水平恒力F作用下由静止起向右运动，则　 　　　　　　　　　　　　(　 　　　　)

(A)随着ab运动速度的增大，其加速度也增大

(B)外力F对ab做的功等于电路中产生的电能

(C)当ab做匀速运动时，外力F做功的功率等于电路中的电功率

(D)无论ab做何运动，它克服安培力做的功一定等于电路中产生的电能

4． (钍)具有天然放射性，能放出一个β粒子而变为(镤)．则下列说法中正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　 　　　　)

　 (A) 核比核少1个质子

　 (B) 核与核的中子数相等

　 (C)精确地讲，一个核的质量比一个核的质量小

　 (D)精确地讲，一个核的质量比一个核与一个β粒子的质量和大

3．关于声波和电磁波，下列说法中正确的是　 　　　　　　　　　　　　(　 　　　)

　 (A)它们都能产生反射、折射、干涉、衍射等现象

　 (B)它们都不能在真空中传播而只能在介质中传播

　 (C)当它们由一种介质进入另一种介质时，它们的波长都不变

　 (D)声波是纵波，电磁波是横波，因此电磁波有偏振现象而声波没有

2．关于气体的压强，下列说法正确的是　　 　　　　　　　　　　　　　(　 　　　)

　 (A)气体的压强是由气体分子间的吸引和排斥产生的

　 (B)气体分子的平均速率增大，气体的压强一定增大

　 (C)气体的压强等于器壁单位面积、单位时间所受气体分子冲量的大小

　 (D)当某一容器自由下落时，容器中气体的压强将变为零

1．下列说法中正确的是(　 　　　　)　 　　　　　　　　　　　　　　　　　　　　

　 (A)物体甲自发传递热量给物体乙，说明甲物体的内能一定比乙物体的内能大

　 (B)物体的温度越高，其分子的平均动能越大

　 (C)因为能量守恒，所以“能源危机”是不可能发生的

　 (D)物体内能增加，一定是物体从外界吸收了热量

18、某空间存在着一个变化的电场和一个变化的磁场，电场方向向右[如下图(a)中由B到C的方向]，电场变化如图(b)中E-t图象，磁感应强度变化如图(c)中B-t图象.在A点，从t=1 s(即1 s)开始，每隔2 s，有一个相同的带电粒子(重力不计)沿AB方向(垂直于BC)以速度v射出，恰能击中C点，若且粒子在AC间运动的时间小于1 s，求

(1)图线上E₀和B₀的比值，磁感应强度B的方向。

(2)若第1个粒子击中C点的时刻已知为(1+Δt)s，那么第2个粒子击中C点的时刻是多少?
