12．(1)4　 3　 6 ；①C；②A；③D；④B；⑤E；⑥F； 600(2)串联，49.4K

11．< ， >，只要电压相同，不论是否匀强电场电场对带电粒子所加的作用是相同的

13．(5分)现要测定一讲台桌面的面积，但现有器材只有长细线一条，小砝码一只，秒表一

　　　 只，同时知道当地的重力加速度g。请你利用这些器材和数据，估测出这讲台桌面的面

　　　 积(要求分几步写出测量的步骤，尽量给出表达式)。

18．(14分)如图所示，在绝缘的水平桌面上，固定着两个圆环，

　 　 它们的半径相等，环面竖直、相互平行，间距是20cm，两环

　　 由均匀的电阻丝制成，电阻都是9，在两环的最高点a和b

　　 之间接有一个内阻为的直流电源，连接导线的电阻可忽

　　 略不计，空间有竖直向上的磁感强度为3.46×10^－1T的匀强磁场.

　 一根长度等于两环间距，质量为10g，电阻为1.5的均匀导体

　　 棒水平地置于两环内侧，不计与环间的磨擦，当将棒放在其两

　　 端点与两环最低点之间所夹圆弧对应的圆心角均为时，

　　　 棒刚好静止不动，试求电源的电动势(取

　 18．(14分)解：导体棒的受力分析如图所示，

则依牛顿第二定律

　 有：

　 所以：

　 由电路可以求得，代入数值可得：E=15V

　 11．(6分)如题所示的实验装置中，左边的非匀强电

　　　 场使电子加速，右边的匀强电场使电子减速。设

　　　 非匀强电场的电压为U，匀强电场的电压为U′，

　　　 实验结果是：只要U′　　　　　 U(填“>”或，

　　　 “<”)电流计的指针就偏转；只要U′　　　　　

　　　 U(填“>”或“<”)，电流计的指针就不偏转。从这

　　　 个实验结果可得到的结论是　　　　　　　　　　

　　 　　　　　　　　　　　　　　　　　　　　　　。

　 12．(9分)把电流表改装为电压表的实验中，分3个主要步骤，

　 实验中给出的器材有：

①电流表(量程0-100A)②标准伏特表(量程1-5V)

③电阻箱(0-9999)④电阻箱(0-99999)

⑤电源(电动势2V，有内阻)⑥电源(电动势6V，有内阻)

⑦滑动变阻器(0-50 ，额定电流1.5A)⑧电键两只，

导线若干

(1)首先要用半偏法测定电流表的内阻。如果采用图所示的电路测定电流表A的内电阻并

且要想得到较高的精确度，那么从以上给出的器材中，可变电阻R₁应选用　　　 ，

可变电阻R₂应选用　　 ，电源E应选用　　　 。

　　　 该实验操作的步骤有：

　　　 A．合上K₁　 B．合上K₂　 C．观察R₁的阻值是否最大，如果不是，将R₁的阻值调至

最大 D．调节R₁的阻值，使电流表指针偏转到满刻度 E．调节R₂的阻值，使电流

表指针偏转到满刻度的一半 F．记下R₂的阻值。把以上步骤的字母代号按实验的

合理顺序填写在下面横线上的空白处：

①　　 ；②　　 ；③　　 ；④　　 ；⑤　　 ；⑥　　 。

如果在步骤F中所得的R₂的阻值为600，则图中被测电流表的内阻R_g的测量值为

　　　 。

(2)如果要将图中的电流表A改装为量程为0-5V的伏特表，则改装的方法是给电流表应

　　 　　　联一个阻值为　　　 的电阻。

11、如图，将一根轻而柔软的细绳一端拴在天花板上的A点，另一端拴在天花板上的B点，A和B到O点的距离相等，绳的长度是OA的两倍，在一质量可忽略的动滑轮K的下方悬挂一质量为m的重物，设摩擦力可忽略，现将动滑轮和重物一起挂到细绳上，在达到新的平衡时，绳所受的拉力是多大

10、如图所示，一个半径为R、重为G的匀质半球体，球面放在桌面上，在半球的平面上放一个小物块P，P的重力为G／8，它和半球平面之间的动摩擦系数μ＝0·2，已知半球的重心位置在O点下方3R／8处，要保证半球倾斜后小物体不下滑，则小物体离开半球中心O的最距离S多少？

09、一个重为G的小环套在竖直放置的半径为R的光滑大圆环上，一劲度系数为K、自然长度为L(L〈2R〉的轻质弹簧，其一端固在大环的最高点，不计摩

擦，求小环处静止状态时，弹簧与竖直方向间有角度φ

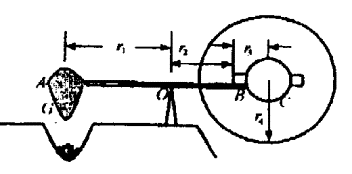

8、如图所示，是我国古代一种水力舂米机械。叫水堆，水流推动大轮转动，由转轴带杠杆，使古堆升起、释放、落下，这样的动作不断进行，就能实现舂米，若石堆重为G，OA距离为r₁，OB距离为r₂，BC距离为r₃，大轮半径为r₄，若不计摩擦，则在如图所示位置时，水对大轮边缘的作用为多大？

7、画图说明：用“起子”开起啤酒瓶盖，是向下压好还是向上抬好？(即哪种起法省力)

6、如图是为了说明哺乳动物颌的优越性而简化的力图。假设肌肉的力T和M与水平面成θ=45⁰的角，B为关节提供的咀嚼作用力(假设B、T、M作用线全都交于点。因而满足共点力的平衡条件。

(1)　 那么M和T有什么关系？

(2)　 作用于食物咀嚼力B与T和M关系？

(3)　 猜测一下食草类动物与食肉性动物T和M的大小关系及咀嚼力的位置
