16．(15分)一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，AB与电场线夹角θ=30°.已知带电微粒的质量，电量，A、B相距L=20cm.(取，结果要求二位有效数字)

(1)试说明微粒在电场中运动的性质，要求说明理由。

(2)求：电场强度的大小、方向？

(3)要使微粒从A点运动到B点，微粒进入电场时的最小速度是多少？

15. (15分).如图所示，两根很长的光滑金属导轨，相距为l = 0．5m，放在一水平面内，其左端接一电容量为c=l×l0 ^{– 6} F的电容器，电阻R₁＝2Ω，R₂＝1Ω，金属棒ab电阻r ＝lΩ，与导轨垂直放置，且接触良好，整个装置放在磁感应强度B＝1．0T，方向垂直水平面向下的匀强磁场中。现用一个大小为F的水平恒力拉棒，使它沿垂直于棒的方向向右运动，不计导轨的电阻，求：

　　 (1)若已知运动中，棒能达到的最大速度为10m／s，求拉力F＝?

　　 (2)当棒的速度达到最大时，电容器所带的电量；

(3)当棒的速度达到最大后，突然使棒静止的瞬间作用在棒上的安培力。

14. (14分)如图所示，有界的匀强磁场磁感应强度为B = 0. 50 T，磁场方向垂直于纸面向里，MN是磁场的左边界.在磁场中A处放一个放射源，内装(镭)，放出某种射线后衰变成氡222(Rn).试写出衰变的方程.若A距磁场的左边界MN的距离OA = 1.0 m时，放在MN左侧的粒子接收器接收到垂直于边界MN方向射出的质量较小的粒子，此时接收器位置距经过OA的直线1.0 m.由此可以推断出一个静止镭核衰变时放出的能量是多少？保留两位有效数字.(取1u= 1.6×10^{－ 27} kg，电子电量e = 1.6×10^{－ 19} C)

13．(7分)在“把电流表改装为电压表的实验” 中，需要利用如图所示的电路测定电流表的内阻，步骤如下：

①接通S₂ ，调节R₁ ，使电流表指针偏转到满刻度；

②再接通S₁ ，调节R₂，使电流表指针偏转到满刻度的一半；

③读出的阻值R₂ ，即认为 r_g = R₂ .

已知电流表满偏电流为500μA，其内阻约在100Ω左右．实验室配有的可变电阻有：

A．电阻箱(0-10Ω) 　　　B．电阻箱(0-9999 Ω)

C．滑动变阻器(0-200Ω) D．滑动变阻器(0-20 kΩ)

(1)电路图中R₁应选______，R₂应选______{__}．

(2)若上述实验中，读得R₂阻值为100 Ω，则电流表内阻的测量值和真实值相比______{__}［填“偏大”或“偏小”］．

(3)若将此电流表改装成量程为2 V的电压表，应 ______{_}联一个阻值为______{_}Ω的电阻．

11. (6分)若在示波器的“Y输入”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外x”档，则此时屏上应出现的情形是下图中的____.

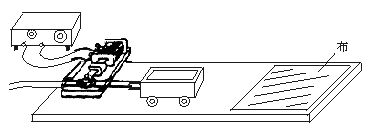

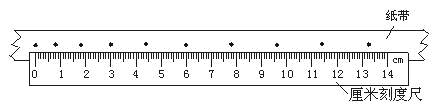

　　 12. (7分)下图表示用打点计时器记录小车的运动情况，开始时小车在光滑水平玻璃板上运动，后来在薄布面上做匀减速运动，所打出的纸带如图所示(附有刻度尺)，纸带上相邻两点对应的时间间隔为0.02 s.

从纸带上可以确定小车做匀减速运动的初速度是____ m/s，小车在布上运动的加速度大小是____m/s².

10.将一个动力传感器连接到计算机上，我们就可以测量快速变化的力.如图所示是用这种方法测得的某小滑块在半球形碗内在竖直平面内来回滑动时，对碗的压力随时间变化的曲线.由此曲线提供的信息做出下列几种判断，其中正确的是

　 A.滑块在碗中滑动的周期是0.6 s

　 B.在t＝0.8 s时刻，滑块的速度为零

　 C从t＝0.5 s到t＝0.8 s的过程中，滑块的重力势能减小

　 D.滑块滑动过程中机械能守恒

第Ⅱ卷 (非选择题　 共110分)

9.为了模拟宇宙大爆炸初的情境，科学家们使两个带正电的重离子被加速后，沿同一条直线相向运动而发生猛烈碰撞。若要使碰撞前的动能尽可能多地转化为内能，应该设法使这两个重离子在碰撞前的瞬间具有

A.相同的速率　　　　　　　　　　　　　 B.相同大小的动量

C.相同的动能 　　　　　　　　　　　　　D.相同的质量

8．如图所示是利用高频交流电焊接自行车零件的原理示意图，其中外圈A是通高频交流电的线圈，B是自行车的零件，a是待焊接的接口，接口两端接触在一起。当A中通有交变电流时，B中会产生感应电流，便使接口处金属熔化而焊接起来。要使焊接处产生的热量较大，可采用　　　　　　

A.增大交变电流的电压

B.增大交变电流的频率

C.增大焊接缝的接触电阻

D.减少焊接缝的接触电阻

7.下列甲、乙两图是电子技术中的常用电路， a、b 是各部分电路的输入端，其中输入的交流高频成分用“　　　 ”表示，交流低频成分用“-”表示，直流成分用“-”表示.关于两图中负载电阻R上得到的电流特征是

A.图甲中R得到的是交流成分

B.图甲中R得到的是直流成分

C.图乙中R得到的是低频成分

D.图乙中R得到的是高频成分

6.原子从一个能级跃迁到一个较低的能级时，有可能不发射光子.例如在某种条件下，铬原子的n=2能级上的电子跃迁到n=1能级上时并不发射光子，而是将相应的能量转交给n=4能级上的电子，使之能脱离原子，这一现象叫做俄歇效应.以这种方式脱离了原子的电子叫做俄歇电子.已知铬原于的能级公式可简化表示为E_n= －，式中n=1，2，3，…表示不同能级；A是正的已知常数.上述俄歇电子的动能是

A.A　　　　 　　B.A　　　　　　 C.A　 　　　　 D.A
