17、图15中 abcd 为一边长为，具有质量的刚性导线框，位于水平面内， bc 边中串接有电阻R，导线的电阻不计。虚线表示一匀强磁场区域的边界，它与线框的 ab 边平行，磁场区域的宽度为2，磁感强度为B，方向竖直向下。线框在一垂直于 a b 边的水平恒定拉力作用下，沿光滑水平面运动，直到通过磁场区域。已知 ab 边刚进入磁场时，线框便变为匀速运动，此时通过电阻R的电流的大小为，试在图16中的-x 坐标上定性画出：从导线框刚进入磁场到完全离开磁场的过程中，流过电阻R的电流的大小随 a b 边的位置坐标 x 变化的曲线。

图15　　　　　　　　　　　　　　　　　　　　 图16翰林汇

16、如图14所示，用细线围成一个有缺口的双环形闭合回路，环所在空间有一个垂直纸面向里的匀强磁场，在磁感强度B减小的过程中，环中是否有感应电流？如有则其方向在外环中是____，内环中是____。

图14翰林汇

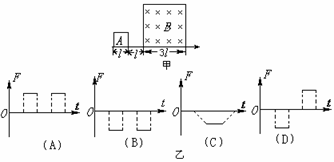

15、如图13(甲)中，A是一边长为l的正方形导线框，电阻为R。今维持以恒定的速度v沿x轴运动，穿过如图所示的匀强磁场的有界区域。若沿x轴的方向为力的正方向，框在图示位置的时刻作为计时起点，则磁场对线框的作用力F随时间t的变化图线为图13(乙)中的(　　　 )

图13翰林汇

14、 如图12所示，把金属环匀速拉出磁场，下面正确的是：

(A)向左拉出和向右拉出所产生的感应电流方向相反；

(B)不管向什么方向拉出，只要产生感应电流时，方向都是顺时针；

(C)向右匀速拉出时，感应电流大小不变；

(D)要将金属环匀速拉出，拉力大小要改变.翰林汇

13、闭合线框abcd，自某高度自由下落时穿过一个有界的匀强磁场，当它经过如图11所示的三个位置时，感应电流的方向是(　　 )

(A)经过Ⅰ时，a→d→c→b→a　　　 　(B)经过Ⅱ时，a→b→c→d→a

(C)经过Ⅱ时，无感应电流　　　　　 (D)经过Ⅲ时，a→b→c→d→a翰林汇

图11　　　　　　　　　　　　 　　　　图12

12、如图10所示，金属棒MN，在竖直放置的两根平行导轨上无摩擦地下滑，导轨间串联一个电阻，磁感强度垂直于导轨平面，金属棒和导轨的电阻不计，设MN下落过程中，电阻R上消耗的量大功率为P，要使R消耗的电功率增大到4P，可采取的方法是：

(A)使MN的质量增大到原来的2倍；

(B)使磁感强度B增大到原来的2倍；

(C)使MN和导轨间距同时增大到原来的2倍；

(D)使电阻R的阻值减到原来的一半.

11、如图9所示，粗细均匀的电阻为r的金属圆环，放在图示的匀强磁场中，磁感强度为B，圆环直径为l，另一长为l，电阻为r/2的金属棒ab放在圆环上，接触电阻不计。当ab棒以v₀向左运动到图示虚线位置时，金属棒两端电势差为(　　 )

　　 (A)Blv₀　 (B)　 (C)　 (D)

图9　　　　　　　　　　　　　　　　 图10翰林汇

10、如图8所示，导体ab、cd垂直放在水平放置的平行导轨上，匀强磁场方向竖直向上穿过导轨所在平面，导体与导轨间动摩擦因数为μ．如果导体ab向左匀速运动时，则导体cd：

(A)可能向左运动；(B)一定向左运动；

(C)一定向右运动； (D)不可能静止．翰林汇

9、如图7所示，光滑的水平桌面上放着两个完全相同的金属环a和b，当一条形永磁铁的N极竖直向下迅速靠近两环时，则：

(A)a，b两环均静止不动；　　　　 (B)a，b两环互相靠近；

(C)a，b两环互相远离；　　　　　 (D)a，b两环均向上跳起．翰林汇

　　　　　　　　 图7　　　　　　　　　　　　　　　　　 图8

8、如图6所示，线圈P通入强电流，线圈Q水平放置，从靠近线圈P的附近竖直向下落，经过位置Ⅰ、Ⅱ、Ⅲ，下落过程中感应电流的方向自上向下看(　　 )

图6

(A)始终是逆时针方向　　　 (B)始终是顺时针方向

(C)先顺时针后逆时针方向　 (D)先逆时针后顺时针方向翰林汇
