题目列表(包括答案和解析)
4.如图所示电路,开关K原来是闭合的。当R1、R2的滑片刚好处于各自的中点位置时,悬在空气平板电容器C两水平板间的带电尘埃P恰好处于静止状态。要使尘埃P加速向上运动的方法是( )
A.把R1的滑片向上移动
B.把R2的滑片向上移动
C.把R2的滑片向下移动
D.把开关K断开
(知识点:欧姆定律、电容器、能力培养:分析能力)

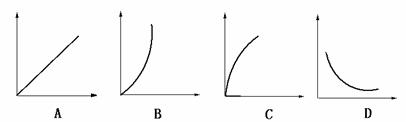

3.金属钠的电阻值对温度的高低非常“敏感”,图中U-I图中可能表示金属钠电阻的u-I图线是:( )
(知识点:电阻率 能力培养:分析能力)
2.在截面积为S的粗细均匀铜导体中流过恒定电流I,铜的电阻率为ρ,电子电量为e,则电子在铜导体中运行时受到的电场作用力为:( )
A.O B.Iρe/S C.IS/ρe D.Ie/ρS
(知识点:电阻定律 能力培养:理解能力、综合分析能力。)
1.在示波管中电子枪两秒内发射了6×1013个电子,则示波管中电流强度的大小为:( )
A.4.8×10-6A B.3×10-13A
C.9.6×10-6A D.3×10-6A
(知识点:考查电流强度 能力培养:理解能力、分析计算能力。)
8.对含有电容器的电路计算应给予充分重视,解决这类问题,要认清电容器与谁并联,电容器的极板间电压等于电路中哪两点间的电压;当电路变化时,极板间电压怎样变化,带电量如何变化,是充电还是放电,充放电电流通过的是哪个回路。
[同步达纲练习]
7.注意理想化电表与非理想化电表的区别,在大多数情况下,电压表和电流表都被视为理想的,即电压表内阻无穷大,电流表内阻为零,此时电表对电路是没有影响的,但是在某些题目中电表并不是理想的,这时的电表既是一个测量仪表,又是连接在电路中的一个电阻。电流表读数给出了通过该内阻RA的电流强度,电压表读数给出了内阻RV两端的电压。
6.认识电路的结构特点,是打开电路之门的钥匙,对复杂且不规则的电路,应先将其改变成等效的规则电路,以识别电路的连接方式,因题目中所给电表一般可视为理想电表,故在识别改变时可把电压表视为开路,电流表视为短路,然后通过找电路中的等势点或电流的各分支点,确定各评分的连接关系。
5.电源输出功率和效率的讨论
电源的输出功率为P出=I2R=R==当R=r时,P出有最大值即Pm==,P出与外电阻R的这种函数关系可用图(一)的图像定性地表示,由图像还可知,对应于电源的非最大输出功率P可以有两个不同的外电阻R1和R2,由图像还可知,当R<r时,若R增加,则P出增大;当R>r时,若R增大,则P出减小,值得注意的是,上面的结论都是在电源的电动势ε和内阻r不变的情况下适用,例如图(二)电路中ε=3V,r=0.5Ω,R0=1.5Ω,变阻器的最大阻值R=10Ω,在R=?时,R消耗的功率才最大,这种情况可以把R0归入内电阻,即当R=r+ R0=2Ω时,R消耗功率最大,为Pm===W;于是在求R=?时,R0消耗的功率才最大,有同学又套用了上述的方法,把R归为内阻,调节R内阻R+r=R0,这样套用是错误的。此时应该用另一种思考方法求解:因为R0是定值电阻,由P=I2 R0知,只要电流最大,P就最大,所以当把R调到零时,R0上有最大功率,P′m=·R0=×1.5=W,由上述分析可知,在研究电阻上消耗的最大功率时,应注意区分“可变与定值”这两种情况,两种情况中求解的5思路和方法是不相同的。
电源的效率η===,所以当R增大时,效率η提高,当R=r,电源有最大输出功率时,效率仅为50%,效率并不高。
4.关于用电器的额定值问题
额定电压是指用电器在正常工作的条件下应加的电压,在这个条件下它消耗的功率就是额定功率,流经它的电流就是它的额定电流。
如果用电器在实际使用时,加在其上的实际电压不等于额定电压,它消耗的功率也不再是额定功率,在这种情况下,一般可以认为用电器的电阻与额定状态下的值是相同的,并据此来进行计算。
3.电功和电热的区别:
(1)纯电阻用电器:电流通过用电器以发热为目的,例如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等。
(2)非纯电阻用电器:电流通过用电器是以转化为热能以外的形式的能为目的,发热不是目的,而是不可避免的热能损失,例如电动机、电解槽、给蓄电池充电、日光灯等。
在纯电阻电路中,电能全部转化为热能,电功等于电热,即W=UIt=I2Rt=t是通用的,没有区别,同理P=UI=I2R=也无区别,在非纯电阻电路中,电路消耗的电能,即W=UIt分为两部分,一大部分转化为其他形式的能;另一小部分不可避免地转化为电热Q=I2Rt,这里W=UIt不再等于Q=I2Rt,应该是W=E其他+Q,电功就只能用W=UIt计算,电热就只能用Q=I2Rt计算。
