5．如图所示，真空中有四点A、B、C、D共线等距，只在A点放一电量为+Q的点电荷时，B点的场强为E，B、C两点的电势分别为8v、4v。若再将等量异号电荷一Q放在　 D点，则(　　 )

A．B点场强为3E/4，方向水平向右

B．B点场强为5E/4，方向水平向右

C．BC线段中点电势为零

D．B、C两点的电势分别为4v和－4v

4．传感器是一种采集信息的重要器件，如图2所示，是一种测定压力的电容式传感器，当待测压力F作用可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、

　灵敏电流表和电源串接成闭合电路，那么 (　　 )

A．当电容减小时，可知压力F向上

B．当电容增大时，可知压力F向上

C．若电流计有读数，则压力发生变化

D．若电流计有读数，则压力不发生变化

3．在点电荷-Q的电场中的某一点，质子具有E₀的动能即可逃逸此电场束缚，那么α粒子要从该位置逃逸此电场束缚，需要的动能至少为(　　 )

A．E₀/4　　　　　 B．E₀/2　　　　　 C．2E₀　　　　　　 D．4E₀

2．图中，M、N为电场中某条电场线上的两点，由图可知　　　　 (　　 　)

A．M点的场强大于N点的场强

B．M点的电势高于N点的电势

C．正电荷从M点移到N点电势能增加　　　　　　　　　 M　　　　　 N

D．只在电场力作用下，正电荷不可能从N点运动到M点

1、在静电场中，关于等势面的性质，下列说法正确的是　　　　 (　　　 )

　 A、等势面上各点的场强的大小一定相等

B、电荷沿等势面移动时，不受电场力的作用

C、电荷沿等势面移动时，电场力对电荷不做功

D、场强的方向总是从电势较高的等势面指向电势较低的等势面，且与等势面垂直

19． 在折射率为n，厚度为d的玻璃平板上方的空气中有一点光源S，从S发出的光线SA以角度θ入射到玻璃板的上表面，经过玻璃板后从下表面射出，如图所示，若沿此光线传播的光从光源到玻璃板上表面的传播时间与在玻璃板中的传播时间相等，点光源S到玻璃板上表面的垂直距离L应是多少？

18．蹦床是运动员在一张绷紧的弹性网上蹦跳、翻滚并做各种空中动作的运动项目。一个质量为50kg的运动员，从离水平网面1.8m高处自由下落，着网后沿竖直方向蹦回到离水平同面3.2m高处。已知运动员与网接触的时间为1.4s。若把在这段时间内网对运动员的作用力当作恒力处理，求此力的大小。(g=10m/s²)

17．如图所示，导体棒ab长0.5m，电阻0.3Ω，可在平行光滑的金属导轨上滑动，接触良好、导轨电阻不计。匀强磁场方向垂直导轨平面，磁感强度大小为0.3T，与导轨相连的电阻R₁=2Ω，R₂=3Ω，则当导体棒ab以10m/s的速度向右运动时，求：

⑴ab两点间的电压；

⑵电阻R₁上消耗的电功率。

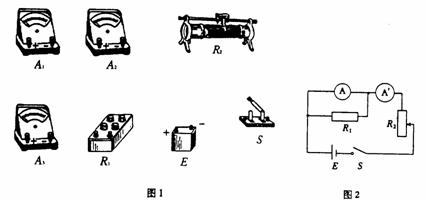

16．实验室中现有器材如实物图1所示，有：

电池E，电动势约10V，内阻约1Ω；电流表，量程10A，内阻约为0.2Ω；电流表，量程300mA，内阻约为5Ω；电流表，量程250mA，内阻约为5Ω;电阻箱，最大阻值999.9Ω，阻值最小改变量为0.1Ω；滑线变阻器，最大阻值100Ω；开关S，导线若干。要求用图2所示的电路测定图中电流表A的内阻。

(1)在所给的三个电流表中，那几个可用此电路精确测出其内阻？答：　　　　　 。

(2)在可测的电流表中任选一个作为测量对象在实物图上连成测量电路。

(3)你要读出的物理量是　　 　　　　。用这些物理量表示待测内阻的计算公式是　　　　　　 。

15．有三根长度皆为L=1.00m的不可伸长的绝缘轻线，其中两根的一端固定在天花板上的O点，另一端分别挂有质量皆为m=1.00×10^－2kg的带电小球A和B，它们的电量分别为-q和+q，q=1.00×10^-7C。 A．B之间用第三根线连接起来。空间中存在大小为E=1.00×10⁶N/C的匀强电场，场强方向沿水平向右，平衡时 A． B球的位置如图所示。现将O、B之间的线烧断，由于有空气阻力，A．B球最后会达到新的平衡位置。则最后A球的机械能烧断前相比改变了　　　　　　 ，B球的电势能与烧断前相比改变了　　　　　　 。(不计两带电小球间相互作用的静电力)
