6、一列简谐波某时刻的波形图如图甲所示，乙图表示该波传播的介质中某质点此后一段时间内的振动图象。则(　　　　 )

A、若波沿x轴正方向传播，图乙为a点的振动图象

B、若波沿x轴正方向传播，图乙为b点的振动图象

C、若波沿x轴负方向传播，图乙为c点的振动图像

D、若波沿x轴负方向传播，图乙为d点的振动图象

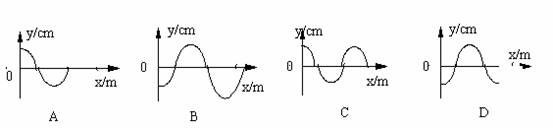

5、呈水平状态的弹性绳，左端在竖直方向做周期为0.4s的简谐运动，在t=0时左端开始向上振动，则在0.5s时，绳上的波可能是图中的(　　　 )

4、水平方向振动的弹簧振子做简谐运动的周期为T，则(　　　　 )

A、若在时间Δt内，弹力对振子做的功为零，则Δt一定是T/2的整数倍

B、若在时间Δt内，弹力对振子做的功为零，则Δt可能小于T/2

C、若在时间Δt内，弹力对振子的冲量为零，则Δt一定是T的整数倍

D、若在时间Δt内，弹力对振子的冲量为零，则Δt可能小于T/4

3、如图所示为一列简谐波在某一时刻的波形，图中已标出D质点此时的运动方向，下列说法正确的是(　　　　 )

A、波向右传播

B、质点E此时运动方向与D相同

C、此时A点的运动方向向下

D、质点C比质点B先回到平衡位置

2、如图所示为某一质点在0~4s时间内的振动图象，下列叙述中正确地是(　　　　 )

A、该质点2.5s时向正方向振动

B、该质点2.5s时加速度方向为负方向

C、该质点2s时加速度最大，且方向为负方向

D、该质点5s时加速度最大，且方向为负方向

1、一弹簧振子振幅为A，从最大位移处经时间t₀ 第一次达到平衡位置，若振子从最大位移处经过t₀/2时的速度大小和加速度大小分别为v₁和a₁，而振子位移为A/2时速度大小和加速度大小分别为v₂和a₂，那么(　　　　 )

A、v₁＞v₂ 　　　　　　　　　　B、v₁＜v₂　　　　　　　 C、a₁＞a₂ 　　　　　D、a₁＜a₂

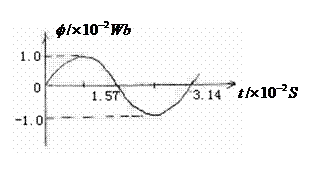

23．(16分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向

的固定轴转动。线圈匝数n=100，穿过每匝线圈的磁通量随时间按正弦规律变，如图

所示，发电机内阻r=5.0Ω，外电路电阻R=95Ω。求串联在外电路中的交流电流表(内

阻不计)的读数。

22．(16分)如图甲，将电阻R₁、R₂串联后接入变压器电路中，原线圈中电流为I₁，R₁、R₂

消耗功率之比为2∶1。若其他条件不变，将R₁、R₂按图乙接入电路中，这时原线圈中

电流为I₂，此时R₁、R₂消耗功率之比为1∶8，求：

　 (1)两个副线圈匝数之比n₁∶n₂；

　 (2)两次原线圈中电流之比I₁∶I₂。

21．(15分)如图所示，正方形线圈边长，匝数N=100匝，磁感应强度B=1T，线

　 圈绕中心轴OO′以600转/分匀速转动。当t=0时线圈平面恰与磁场垂直。求：

　 (1)时线圈中感应电动势的瞬时值；

　 (2)从中性面转过30°的过程中感应电动势的平均值。

20．(15分)一座小型水电站发电机输出功率为100KW，输出电压为500V，输电线的电阻

为10Ω，允许功率损耗为输出功率的4%。求：

　 (1)在用电单位需要200V电压时，所用升高变压器和降压变压器的原、副线圈的匝数

比各为多少？

　 (2)如果用电单位计划生产用电60KW，其余是照明用电，那么最多可装“220，40W”

的电灯多少盏？
