14.在“测定金属的电阻率”实验中，某同学用螺旋测微器测量金属导线的直径，示数如图甲所示，该金属导线的直径d=　　　 mm。用伏安法测金属导线的电阻，采用图乙电路，则测量值比真实值偏　　　　　　　　　　 (选填“大”或“小”)。根据测量数据得到的伏安特性曲线如图丙所示，图中MN段向上弯曲的主要原因是　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　 　 。

13.在凸透镜主轴上2倍焦距处的B点垂直于主轴放置一物体AB，其长度为透镜直径的1/4，A’B’为AB的像见上右图，现在透镜右侧的焦点处，垂直于主轴放置一块挡板PQ，欲使像A’B’完全消失那么PQ的长度至少应为AB长度的　　　 　　　　 倍.

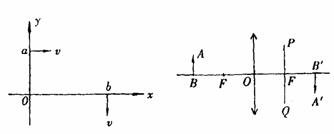

12题图　　　　　　　　　　　 　　13题图

12.一个带电质点，电量为q，质量为m，以平行于Ox轴的速度v从y轴a点射入图中第一象限区域，为了使该质点能从x轴上b点以垂直于Ox轴的速度v射出，可在适当地方加一个垂直于xoy平面，磁感应强度为B的匀强磁场，若此磁场分布在一个长方形的区域内，那么该磁场区域的最小面积是　　　　　　　　 .

11.图示的电路图中，C₂=2C₁，R₂=2R₁。下列说法正确的是(　　 )

①开关处于断开状态，电容C₂的电量大于C₁的电量

②开关处于断开状态，电容C₁的电量大于C₂的电量

③开关处于接通状态，电容C₂的电量大于C₁的电量

④开关处于接通状态，电容C₁的电量大于C₂的电量

A.①　　 　　　　 B.④　　 　　　　 C.①③　　 　 D.②④

10.一定质量的理想气体，自状态A经状态B变化到状态C(见上右图)在整个过程中(　 )

A.气体体积不断增大　　　　　　　 B.气体内能不断增大

C.气体不断对外界做功　　　　　　 D.气体不断向外界放热

9.一列简谐波在均匀介质传播.下图(a)表示t=0时刻的波形图线.下左图(b)表示图(a)中b质点从t=0时刻开始的振动图线，则这列波(　 )

A.从右向左传播　　　　　　　　　 B.波的频率是2Hz

C.波速是4m/s　　　　　　　　　　 D.b、d点在振动过程中任意时刻的位移都相等

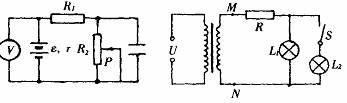

8.理想变压器的副线圈通过输电线上接有两个相同的灯泡L₁和L₂，输电导线的电阻为R(见下右图)，开始S断开，设电源电压U保持不变，问当S闭合时，以下说法正确的是：(　 )

A.副线圈两端(M、N)输出电压减小　 B.输电线等效电阻R两端电压增大

C.通过L₁的电流减小　　　　　　　 D.原线圈中的电流增大

7.在下图电路中，当滑动变阻器R₂的触头P向下滑动时，若电源内阻不能忽略，则下列说法正确的是：(　 )

A.电容器C的电容增大；

B.电容器C两极板间的电场强度增大；

C.伏特表的读数增大；

D.R₁消耗的功率增大.

6.一环形线圈放在均匀磁场中，设在第1s内磁感应线垂直于线圈平面向内，如图(a)所示，若磁感应强度B随时间t的变化关系如图(b)所示，那么在第2s内，线圈中感应电流的大小和方向是(　　 )。

A.大小恒定，逆时针方向

B.大小恒定，顺时针方向

C.逐渐增加，顺时针方向

D.逐渐减少，逆时针方向

5.若已知万有引力为恒量，则在以下各组数据中，根据哪几组数据可以估算出地球的质量

A.地球绕太阳运行周期及地球到太阳中心的距离

B.月亮绕地球运行的周期及月球到地球中心距离

C.人造地球卫星在地面附近绕行的速度和运行周期

D.“地球同步卫星”离地面的高度及地球自转周期
