7.如图1-7-7所示，固定在水平面上的光滑半球，球心O的正上方固定一个小定滑轮，细绳一端拴一小球，小球置于半球面上的A点，另一端绕过定滑轮，如图所示.今缓慢拉绳使小球从A点滑向半球顶点(未到顶点)，则此过程中，小球对半球的压力大小N及细绳的拉力T大小的变化情况是　

图1-7-7

A.N变大，T变大　

B.N变小，T变大　

C.N不变，T变小　

D.N变大，T变小　

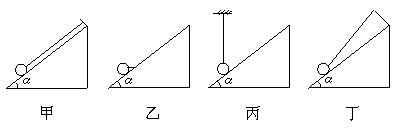

6.如图1-7-6所示，甲、乙、丙、丁四种情况，光滑斜面的倾角都是α，球的质量都是m，球都是用轻绳系住处于平衡状态，则

图1-7-6

A.球对斜面压力最大的是甲图所示情况　

B.球对斜面压力最大的是乙图所示情况　

C.球对斜面压力最小的是丙图所示情况　

D.球对斜面压力最大的是丁图所示情况

5.如图1-7-5所示，物块P与Q间的滑动摩擦力为5 N，Q与地面间的滑动摩擦力为10 N，R为定滑轮，其质量及摩擦均可忽略不计，现用一水平拉力F作用于P上并使P、Q发生运动，则F至少为

图1-7-5

A.5 N　　　　　　　　　 B.10 N　　　　　　　　　 C.15 N　　　　　　　　　　　　 D.20 N

4.如图1-7-4在粗糙水平面上放一三角形木块a，物块b在a的斜面上匀速下滑，则　

A.a保持静止，而且没有相对于水平面运动的趋势　

B.a保持静止，但有相对于水平面向右运动的趋势　

C.a保持静止，但有相对于水平面向左运动的趋势　

D.因未给出所需数据，无法对a是否运动或有无运动趋势做出判断

3.如图1-7-3所示，一个重为G的木箱放在水平地面上，木箱与水平面间的动摩擦因数为μ，用一个与水平方向成θ角的推力F推动木箱沿地面做匀速直线运动，则推力的水平分力等于　

图1-7-3

A.Fcosθ　　　　　　　　　　　　　　　　　　　　　　　　 B.μG/(cosθ－μsinθ)　

C.μG/(1－μtanθ)　　　　　　　　　　　　　　 D.Fsinθ　

2.如图1-7-2在水平力F的作用下，重为G的物体沿竖直墙壁匀速下滑，物体与墙之间的动摩擦因数为μ，物体所受摩擦力大小为　

A.μf　　　　　　　　　　　　　　　　　　　　　　　　　　　 B.μ(F+G)　

C.μ(F－G)　　　　　　　　　　　　　　　　　　　　 D.G　

1.如图1-7-1所示，用大小相等、方向相反，并在同一水平面上的力N挤压相同的木板，木板中间夹着两块相同的砖，砖和木板均保持静止，则　

图1-7-1

A.两砖间摩擦力为零　

B.N越大，板与砖之间的摩擦力就越大　

C.板、砖之间的摩擦力大于砖的重力　

D.两砖之间没有相互挤压的力　

15.(12分)如图1-8-10，为研究平抛运动所得到的一张闪光照片，闪光间隔时间为s，OD直线上的三点是小球从O点自由下落时记下的，OC虚线上的三点是小球做平抛运动时记下的，取g=10 m/s²，则小球抛出的初速度为多少?经过C点时速度的大小是多少?

图1-8-10

14.(12分)试根据平抛运动原理设计测量弹射器弹丸出射初速度的实验方法，提供的实验器材有：弹射器(含弹丸见1-8-9图)、铁架台(带有夹具)、米尺.　

图1-8-9

(1)画出实验示意图.　

(2)指出在安装弹射器时应注意的事项.　

(3)指出实验时需要测量的量.(在图中用字母标明)　

(4)由于弹射器每次射出的弹丸初速不可能完全相等，在实验中应采取的方法是什么?

(5)推导出初速度的计算公式.

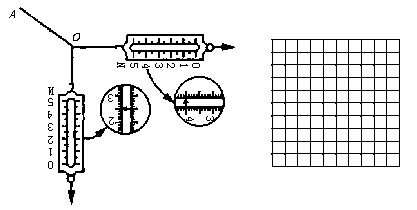

13.(12分)将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5 N、最小刻度为0.1 N的弹簧测力计，沿着两个不同的方向拉弹簧测力计.当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图1-8-8所示，这时弹簧测力计的读数可从图中读出：　

图1-8-8

(1)由图中可读得两个相互垂直的拉力的大小分别为_______N和_______ N.(只须读到0.1 N)　

(2)在本题的方格纸上按作图法的要求画出这两个力及它们的合力.
