题目列表(包括答案和解析)
2、如图所示,圆O在匀强电场中,场强方向与圆O所在平面平行,带正电的微粒以相同的初动能沿着各个方向从A点进入圆形区域中,只在电场力作用下运动,从圆周上不同点离开圆形区域,其中从B点离开圆形区域的带电微粒的动能最大,图中O是圆心,AC是圆的直径,AB弦与AC成α角, 则匀强电场的方向为
A.沿OC方向 B.沿OB方向
C.沿BC方向 D.沿AB方向
1、传感器是一种采信息的重要器件,下图为测定压力的电容式传感器,将电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路。在对膜片开始施加恒定压力直到膜片形变稳定的过程中,灵敏电流表的指针偏转情况为(电流从电流表的正接线柱流入时向右偏)
A、向右偏到某一刻度后回到零刻度
B、向左偏到某一刻度后回到零刻度
C、向右偏到某一刻度后不动
D、向左偏到某一刻度后不动

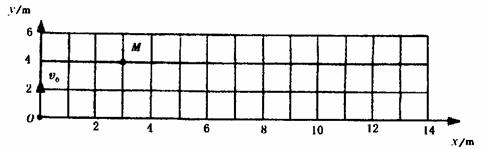

12、在竖直平面内建立xOy直角坐标系,Oy表示竖直向上方向,如图所示.已知该平面内存在沿x轴正向的区域足够大的匀强电场.一个带电小球从坐标原点O沿Oy方向以8J的初动能竖直向上抛出,不计空气阻力,它到达的最高点位置如图中M点表示.求: (1)小球在M点时的动能EkM; (2)设小球落回跟抛出点同一水平面时的位置为N,求小球到达N点时的动能EkN.
11、如图所示,在光滑绝缘水平桌面上有两个静止的小球A和B,B在桌边缘,A和B均可视为质点,质量均为m=0.2kg,A球带正电,电荷量q=0.1C,B球是绝缘体不带电,桌面距地面的高h=0.05m.开始时A、B相距L=0.1m,在方向水平向右、大小E=10N/C的匀强电场的电场力作用下,A开始向右运动,并与B球发生正碰,碰撞中A、B的总动能无损失,A和B之间无电荷转移.求:
(1)A经过多长时间与B碰撞?
(2)A、B落地点之间的距离是多大?
10、(1)在用电流场模拟静电场描绘电场等势线的实验中,给出下列器材,应选用是______(用字母表示)。
A.6V的交流电源 B.6V的直流电源 C.100V的直流电源
D.量程0-0.5V,零刻度在刻度盘中央的电压表
E.量程0-300μA,零刻度在刻度盘中央的电流表
(2)该实验装置如图所示,如果以a、b两个电极的连线为x轴,以a、b连线的中垂线为y轴,并将一个探针固定置于y轴上的某一点,合上开关S,而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中,灵敏电流表G的指针与零刻度夹角的变化情况是__________。
A.逐渐增大 B.逐渐减小 C.先变大后变小 D.先变小后变大
9、在“用描迹法画出电场中平面上的等势线”的实验中,先在平板上依次铺好白纸、复写纸和导电纸,将电源、开关和电极A、B按照图11所示连接好。将灵敏电流计的两个接线柱分别和两个探针相连接,并判断出灵敏电流计的指针偏转方向与电流方向间的关系是:当电流由正接线柱流入电流计时,电流计的指针向右偏转。在电极A、B的连线上等距离地取a、b、c、d、e等5个基准点,闭合开关S后,用一个探针接触某一基准点,另一探针在导电纸上缓慢移动,直到电流计示数为零,则此时另一探针所在位置与基准点等电势。由此可以找到一系列的等势点,进而描绘出过该基准点的等势线。
①若在图中连接灵敏电流计正接线柱的探针接触a 点,连接灵敏电流计负接线柱的探针接触b点时,灵敏电流计的指针向左偏转,则可以判断电极A接在电源的_____极上(选填“正”或“负”)。
②若灵敏电流计的两个探针分别接触a点和b点,灵敏电流计的示数为I1;若灵敏电流计的两个探针分别接触b点和c点,灵敏电流计的示数不I2。则I1和I2相比较,有I1________I2(选填“大于”、“小于”或“等于”)。
③若在实验中连接好电路,用一个探针接触某一基准点,在导电纸上移动另一探针时却发现电流计示数总是零,若灵敏电流计及其与探针的连接都是完好的,用多用电表检查A、B电极间的电压也正常,那么故障可能出现的_________________________________________________。
8、如图,平行板电容器经开关S与电池连接,P处固定有一带电量非常小的正点电荷q。以下操作中,可使q的电势能增大的是
A.S闭合,将A板上移一小段距离
B.S闭合,将B板上移一小段距离
C.S先闭合后断开,然后将A板上移一小段距离
D.S先闭合后断开,然后将B板下移一小段距离
7、如图所示,在光滑绝缘平面上有一正方形,其a、b、c三个顶点上分别放置等量的正点电荷Q,将一电量为 q的正试探电荷分别放在正方形中心O点和正方形的另一个顶点d处,则以下叙述正确的是 ( )
A、 q在d点具有的加速度方向与在O点所具有的加速度方向相同
B、 q在d点具有的加速度大小与在O点所具有的加速度大小相同
C、q在d点所具有的电势能等于其在O点所具有的电势能
D、q在d点所受的电场力大于其在O点所受的电场力
6、如图所示的电路可将声音信号转化为电信号。该电路中,b是固定不动的金属板,a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜,a、b构成了一个电容器,且通过导线与恒定电源两极相接。若声源S做简谐运动,则a振动过程中
A.a、b板之间的电场强度不变 B.a、b板所带的电荷量不变
C.电路中始终有方向不变的电流 D.向右位移最大时,电容器点容量最大
5、如图所示,水平放置的平行板电容器两极板间距为d,带负电的微粒质量为m、带电量为q,它从上极板的边缘以初速度v0射入,沿直线从下极板N的边缘射出,则( )
A.微粒的加速度不为零
B.微粒的电势能增加了mgd
C.两极板的电势差为mgd/q
D.M板的电势低于N板的电势
