12、如图所示，在E=10³ V/m的水平匀强电场中，有一光滑的半圆形绝缘轨道OPN与一水平绝缘轨道MN连接，半圆形轨道平面与电场线平行，P为ON圆弧的中点，其半径R=40cm。一带正电q=10^-4 C的小滑块质量m=10 g，与水平轨道间的动摩擦因数μ=0.2，取g=10 m/s²；求：

　 (1)小滑块恰能运动到圆轨道的最高点O时，滑块应在水　

平轨道上离N点多远处释放？

　 (2)这样释放的滑块通过P点时对轨道的压力是多大

11、两个正点电荷Q₁=Q和Q₂=4Q分别置于固定在光滑绝缘水平面上的A、B两点，A、B两点相距L，且A、B两点正好位于水平光滑绝缘半圆细管的两个端点出口处，如图所示。

(1)现将另一正点电荷置于A、B连线上靠近A处静止释放，它在AB连线上运动过程中能达到最大速度的位置离A点的距离。

(2)若把该点电荷放于绝缘管内靠近A点处由静止释放，试确定它在管内运动过程中速度为最大值时的位置P。即求出图中PA和AB连线的夹角θ。

(3)Q₁、Q₂两点电荷在半圆弧上电势最低点的位置P^/是否和P共点，请作出判断并说明理由。

10、如下图所示是定性研究平行板电容器的电容与结构之间的关系的装置，平行板电容器的A板与静电计相连，B板和静电计金属壳都接地． (1)指出下列三个图所示的情况下，静电计指针的偏转变化情况： ①正对面积减小时，静电计指针的偏转＿＿＿＿＿＿； ②板间距离增大时，静电计指针的偏转＿＿＿＿＿＿； ③插入电介质时，静电计指针的偏转＿＿＿＿＿＿． (2)实验说明平行板电容器的电容与正对面积、板间距离，电介质的介电常数之间的关系为： ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿． 　 　　 　　　　 ①　　　　　　　　　　　　　 ②　　　　　　　　　　　　　 ③

9、(用恒定电流的电流场模拟静电场描绘等势线时，下列哪些模拟实验的设计是合理的 　＿＿＿＿＿

　　　　 ⑴　　　　 ⑵　 　　　 ⑶　　　　 ⑷

A．如图⑴所示圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场

B．如图⑵所示圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围附近的静电场

C．如图⑶所示两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场

D．如图⑷所示圆柱形电极M接电源负极，模拟负点电荷周围的静电场

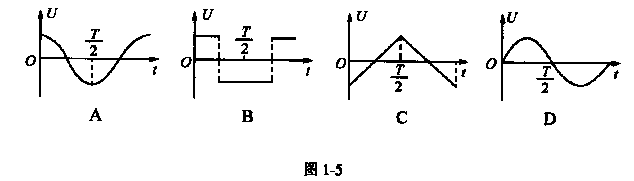

8、在平行金属板间加上图1-5所示的电压，能使处于板中央原来静止的电子做往复运动的电压是　　 (　　 )

7、两个等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电　 荷，先从图中a点沿直线移到b点，再从b点沿直线移到c点。在整个过程中，对检验电荷的说法正确的是：A、所受电场力的方向始终不变 B、所受电场力的大小一直增大 C、电势能一直减小D、电势能先不变后减小。

6、如图所示，+Q为固定的正电荷，在它的电场中，一电荷量为+q的粒子，从a点以沿ab方向的初速度v₀开始运动。若粒子只受电场力作用，则它的运动轨迹可能是图中的(　 )

A．ab直线　　　　 B．ac曲线

C．ad曲线　　　　 D．ae曲线

5、如图所示，在光滑绝缘水平面上的M、N两点各放有一个电荷量分别为+q和+2q的完全相同的金属球A、B。在某时刻，使A、B以相等的初动能E开始沿同一直线相向运动(这时它们的动量大小为P)，若它们刚好能发生接触，碰后又各自返回。它们返回M、N两点时的动能分别为E₁和E₂，动量大小分别为P₁和P₂，则下列结论正确的是 (　　 )

A.碰撞一定发生在M、N连线中点的左侧　　

B.E₁=E₂=E，P₁=P₂=P

C. E₁=E₂>E，P₁=P₂>P

D.两球不可能同时返回到M、N两点

4、在某一点电荷Q产生的电场中有a、b,两点相距为d，a点的场强大小为E_a，方向与ab连线成120^o角，b点的场强大小为E_b，方向与ab连线成150^o角，如图所示，则关于a、b两点场强大小及电势高低关系说法正确的是：(　　　 )

A.E_a＝E_b/3，　 φ_a>φ_b B.E_a=3E_b，　　 φ_a>φ_b

C.E_a=E_b/3，　　 φ_a<φ_b D.E_a=3E_b ，　　 φ_a<φ_b

3、如下图所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4运动轨迹与等势面的一些交点，由此可以判定　

A、电子在1、2、3、4四个位置处具有的电势能与动能的总和一定相等

B、O处的点电荷一定带正电

C、a、b、c三个等势面的电势关系是

D、电子从位置1到2和从位置3到4的过程中电场力做功的大小关系是W₁₂=2W₃₄
