22、(1)　　　　　　　 　　　　　　　　　　　　　　　(2)　　　　　　　　　

一深坑(深坑左右两侧等高)，如图所示．现质量为m_A的表面光滑的小物体A以速度v₀与物

体B发生碰撞，A、B碰撞后不再分离．求：

　　 ⑴碰撞过程中损失的机械能；

⑵为使A与B碰撞之后不会落入右侧深坑中，

物体B与水平面间的动摩擦因数μ应满足什么条件？

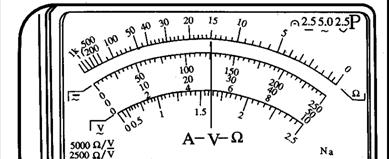

22．(18分)(1)如图是一个正在测量中的多用电表表盘．

　　　 ①如果用直流10　V挡测量电压，则多用电表的读数为　　　　 V；

　　　 ②如果是用直流5　mA挡测量电流，则读数为　　　　　 mA．

　 (2)用电压表、电流表、滑动变阻器、直流电源和一只灯泡组成一电路，测得该灯泡

I-U图象如图所示，已知滑动变阻器的总电阻为25 Ω，电源电动势为6 V，且内阻不计

　　　 ①在I-U图中，BA过程灯泡电阻改变了______Ω.

　　　 ②在方框中，不改变滑动变阻器和电源位置，补充电表和灯泡符号，完成电路图，要求

滑动变阻器触头从变阻器最左端向右滑动时，灯泡两端的电压从0开始逐渐增大.

　　　 ③按你所画的电路图，用笔画线代替导线连接实物图.

　　　　　 班级　　　　　　 　姓名　　　　　　　　 　学号　　　　　　　 　分数　　　　　　　 　

19．如图所示，放在光滑水平面上的物体，受到水平向右的力F₁和水平向左的恒力F₂作

用，原先F₁＞F₂ ，物体向右运动．在F₁逐渐减小到等于F₂的过程中，发生的物理情景是

　　 B．物体向右运动，速度逐渐减小到零

　　 C．物体向左运动，速度逐渐增到最大

　　 D．物体向左运动，速度逐渐减小到零

量和电量均相同的正、负离子(不计重力)，从O点以相同的速度

先后射入磁场中，入射方向与边界成θ角，则正、负离子在磁场中

　　 A．运动轨迹的半径相同

　　 B．运动时间相同

　　 C．重新回到边界时速度的大小和方向相同

　　 D．重新回到边界的位置与O点的距离相等

滴P处于静止状态．若从某时刻起，油滴所带的电荷开始缓慢减

少，为维持该油滴仍处于静止状态，可采取下列哪些措施

　　 A．其他条件不变，使电容器两极板缓慢靠近

　　 B．其他条件不变，使电容器两极板缓慢远离

　　 C．其他条件不变，将变阻器的滑片缓慢向左移动

　　 D．其他条件不变，将变阻器的滑片缓慢向右移动

17．常用的通讯卫星是地球同步卫星，它定位于地球赤道正上方．已知某同步卫星离地面的

高度为h，地球自转的角速度为ω，地球半径为R，地球表面附近的重力加速度为g₀，该同步卫

星运动的加速度的大小为

　　 A．0　　　 　　　B．g₀　　　　 C．ω² h　　 　　　D．ω²(R + h)

谐横波在t＝0时刻的波形图，虚线是这列波在

t＝0.05 s时刻的波形图．已知该波的波速是80

cm/s，则下列说法中正确的是

　　 A．这列波有可能沿x轴正向传播

　　 B．这列波的波长是10 cm

　　 C．t＝0.05 s时刻x＝6 cm处的质点正在向下运动

　　 D．这列波的周期一定是0.15 s

16．用中子轰击氧原子核的核反应方程式为，对式中X、a、b的判断

正确的是

　　 A．X代表中子，a＝17，b＝1　　　　　　　　 B．X代表电子，a＝17，b＝－1

　　 C．X代表正电子，a＝17，b＝1　　　　　　　 D．X代表质子，a＝17，b＝1

15．下列有关光现象的说法中正确的是

　　 A．在太阳光照射下，水面上油膜出现彩色花纹是光的色散现象

　　 B．在光的双缝干涉实验中，若仅将入射光由绿光改为黄光，则条纹间距变宽

　　 C．光导纤维丝的内芯材料的折射率比外套材料的折射率大

　　 D．光的偏振现象说明光是一种纵波

14．下列说法正确的是

　　 A．布朗运动是在显微镜中看到的液体分子的无规则运动

　　 B．自然界中进行的涉及热现象的宏观过程都具有方向性

C．外界对气体做正功，气体的内能一定增大

　　 D．温度升高，物体内每个分子的热运动速率都增大

25．(20分)在光滑水平面上，有一磁感应强度为B的竖直向下的匀强磁场，磁场的两边界

平行，如图所示。边长为L的正方形线框abcd是由均匀电阻丝制成，线框的总电阻为R，磁场

的宽度是线框宽度的2倍，确定下列问题

　　 (1)线框在外界水平拉力作用下以v₀速度匀速穿过匀强磁场区域，求水平拉力做的功。

(2)在上述情况下，以线框的cd边进磁场为t=0时刻，试画出ab两点的电压U_ab-t图

象(要求纵、横坐标的标度要按比例标出)

磁场和穿出磁场的过程中产生的热量分别为多少？

24．(18分)在水平面上有一长木板A，在A的左端放置一木块B，现A、B都处于静止状

态。某时一子弹C以v₀＝140 m/s向右水平射入木块B并留在B中，作用时间极短，最后A、B、

C相对静止，共同运动。已知木板A质量为5 kg，木块B质量为1.9 kg，子弹C质量为100 g，

木板A和木块B之间的动摩擦因数为μ₁＝0.6，木板A和地面间的动摩擦因数为μ₂＝0.1，求：

　　 (2)木块B在木板A上滑行的距离是多少？

　　 (3)最终停止运动时木板A的位移是多少？

22、(1)　 　　　　　(2) 　　　　　　　

　　 　(3)　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

m=20 kg的物品轻放在其底端，经过一段时间物品被送到1.8 m高的平台上，如图所示。已

知物品与传送带之间的动摩擦因数μ=0.85，则

　 (1)物品从传送带底端到平台上所用的时间是多少？

　 (2)每送一件物品电动机需对传送带做的功是多少？
