15．(8分)

如图12，带等量异种电荷的两块相互平行的金属板AB、CD的长度均为l，两板间距为d，其间为匀强电场，当两板间电压为U₀时，有一质量m电量为q的质子(其重力不计)紧靠AB板上表面以初速v₀射入电场中，设质子运动过程中不会与CD板相碰，求：

(1)当时质子在竖直方向上的位移是多大？

(2)当时突然改变两金属板带电性质且使两板间电压变为U，则质子恰能紧贴B端飞出电场，那末电压U和U_0­的比值为多大？

14．(8分)

如图11所示，在水平面上有一个质量为m的物体，在水平拉力作用下，由静止开始移动一段距离后达到一斜面底端，这时撤去外力，物体冲上斜面，沿斜面上滑的最大距离和平面上运动的距离相等，然后物体又沿斜面下滑恰好停在平面上的出发点。已知斜面倾角为30°，物体与斜面间与平面间的动摩擦因数相同，不计物体在平面斜面交接处的能量损失，求物体受到的水平拉力的大小。

13．(10分)

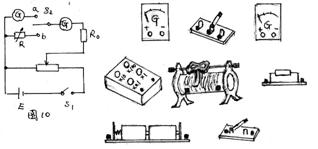

某同学采用图10所示电路测量两只规格相同的电流表G的内阻，请根据电路图把下列器材连成实验电路，并写出主要测量步骤。

测量步骤：　　　　　　　　　　　

12．(10分)

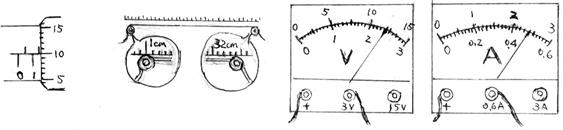

在“测量金属丝电阻率”的实验中，某同学用螺旋测微器测金属丝直径d，用刻度尺测金属丝接入电路中的长度l，用电压表测金属丝两端电压U，用电流表测金属丝的电流I，所得结果分别如图9所示，则d=　　　 m，l=　　　 m，U=　　　 m，I=　　　 A，由此求得金属丝电阻率=　　　　 Ωm。

11．(4分)

在做“碰撞中的动量守恒实验”中：

(1)用游标卡尺测量直径相同的入射球和被碰球的直径，测得结果如图7所示，该球的直径为　　　　　 cm。

(2)实验中小球的落点情况如图8所示，入射球A与被碰球B的质量比m_A：m_B=3:2，则实验中碰撞结束时刻两球动量大小之比P_A：P_B=　　　　 。

10．图6所示的电路中，当滑动变阻器R的滑动触头向右移动时，则：

A．L₁变暗　　 　　　　　　　 B．L₂变暗

C．L₃变暗　　　　　　　　　 D．电源效率减小

第Ⅱ卷(非选择题 共60分)

9．电池甲和乙的电动势分别为E₁、E₂，内阻分别为r₁、r₂，若用这两个电池分别向某一个电阻供电，这个电阻两次消耗的功率相等，若用电池甲、乙分别向另一个阻值比R大的电阻供电，两次电功率分别为P₁、P₂，已知E₁>E₂，则：

A．电池的内阻r₁>r₂ B．电池的内阻r₁<r₂

C．电功率P₁>P₂ D．电功率P₁<P₂

8．如图5所示，P是一块很大的水平放置的接地金属板，Q是一个带正电的点电荷固定在板外。另一个可看作质点的带负电的小物体C以一定的初速度从图中的a点沿板面移动到b点，移动过程中C的带电量保持不变，它与金属板间的摩擦不能忽略。关于C的这段运动过程，下列说法中正确的是

A．C对P板的压力先变小后变大

B．C的加速度先变小后变大

C．C的电势能先变小后变大

D．C的速度先变小后变大

7．一质量m的带电小球在空中由静止下落h高度，已知此空间存在竖直方向的匀强电场，测出小球下落的加速度为重力加速度g的1.2倍，不计空气阻力，则此过程中：

A．小球的动能增加了1.2mgh　　　　　 B．小球的机械能增加了0.2mgh

C．小球的重力势能减少了1.2mgh　　 D．小球的电势能减少了0.2mgh

6．如图4所示，a、b、c为三个相同的小球，a从光滑的固定斜面顶端由静止自由下滑，同时b、c从同一高度分别开始自由下落和平抛，直到落地过程中，下列说法正确的是

A．它们同时到达地面

B．重力对它们的冲量相同

C．它们的动能变化相同

D．它们的动量变化大小相同
