1、B

10、如图所示，间距为L、光滑的足够长的金属导轨(金属导轨的电阻不计)所在斜面倾角为α，两根同材料、长度均为L、横截面均为圆形的金属棒CD、PQ放在斜面导轨上，已知CD棒的质量为m、电阻为R，PQ棒的圆截面的半径是CD棒圆截面的2倍。磁感应强度为B的匀强磁场垂直于导轨所在平面向上，两根劲度系数均为k、相同的弹簧一端固定在导轨的下端，另一端连着金属棒CD。开始时金属棒CD静止。现用一恒力平行于导轨所在平面向上拉金属棒PQ，使金属棒PQ由静止开始运动，当金属棒PQ达到稳定时，弹簧的形变量与开始时相同，已知金属棒PQ开始运动到稳定的过程中，通过CD棒的电量为q，此过程可以认为CD棒缓慢地移动，已知题设物理量符合的关系式。求此过程中

⑴CD棒移动的距离；

⑵PQ棒移动的距离；

⑶恒力所做的功。

(要求三问结果均用与重力mg相关的表达式来表示。)

9、如图所示，在水平面上有两条平行导电导轨MN、PQ，导轨间距离为L，匀强磁场垂直于导轨所在的平面(纸面)向里，磁感应强度的大小为B．两根金属杆1、2摆在导轨上，与导轨垂直，它们的质量和电阻分别为m1、m2和R1、R2．两杆与导轨接触良好，与导轨间的动摩擦因数皆为μ．已知：杆1被外力拖动，以恒定的速度v0沿导轨运动；达到稳定状态时，杆2也以恒定速度沿导杆运动，导轨的电阻可忽略．求此时杆2克服摩擦力做功的功率．　　　　　　

8、如图所示，一对平行光滑轨道放置在水平面上，两轨道相距，两轨道之间用电阻连接，有一质量为的导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度的匀强磁场中，磁场方向垂直导轨平面向上．现用水平拉力沿轨道方向拉导体杆，使导体杆从静止开始做匀加速运动．经过位移后，撤去拉力，导体杆又滑行了相同的位移后停下．求；

(1)全过程中通过电阻的电荷量．

(2)拉力的冲量．

(3)导体杆匀加速运动的加速度．

(4)画出拉力随时间变化的图象．

7、匀强磁场磁感应强度B＝0.2T，磁场宽度L＝3m，一正方形金属框边长ab＝l＝1m，每边电阻r＝0.2Ω，金属框以v＝10m/s的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示，求：

(1)画出金属框穿过磁场区的过程中，金属框内感应电流的I－t图线。(要求写出作图依据)

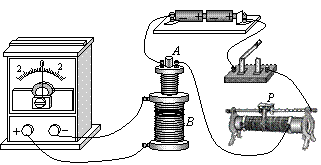

6、现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接.在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转.由此可以判断　　　　　　　　　 (　　　 )

A.线圈A向上移动或滑动变阻器的滑　 动端P向右加速滑动都能引起电流计指针向左偏转

B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转

C.滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央

D.因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向

4、用比值法定义物理量是物理学中一种很重要的思想方法，下列哪些物理量的确定是由比值法定义的：

A、加速度a=　　　　 B、感应电动势　

C、电阻R=　　　　　 D、磁感应强度B=

(　　　　 )5、如图3所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路。导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R，回路上其余部分的电阻不计。在导轨平面内两导轨间有一竖直向下的匀强磁场。开始时，导体棒处于静止状态。剪断细线后，导体棒在运动过程中 (　　　 )

A．回路中有感应电动势

B．两根导体棒所受安培力的方向相同

C．两根导体棒和弹簧构成的系统动量守恒，机械能守恒

D．两根导体棒和弹簧构成的系统动量守恒，机械能不守恒

1、如图所示，让闭合矩形线圈abcd从高处自由下落一段距离后进人匀强磁场，从bc边开始进入磁场到ad边刚进入磁场的这一段时间里，如图所示的四个v-t图象中，肯定不能表示线圈运动情况的是：

(　　　　 )2、如图所示，竖直放置间距为L的两根平行光滑金属导轨，下端固定在水平绝缘的木板上，上端接一阻值为R的电阻，一根质量为m的铜棒ab垂直导轨放置，并与导轨接触良好，两根一样的轻弹簧套在导轨上，下端和导轨一起固定在木板上，上端和铜棒相连。铜棒和导轨的电阻均不计。开始时让铜棒做简谐运动，O₁O₂为平衡位置，振幅为A，周期为T，最大速度为v₀。现加一垂直导轨平面、磁感应强度为B的匀强磁场后，发现铜棒做阻尼振动，现再给铜棒施加一竖直外力F后，可使铜棒仍做原来的简谐运动，下列说法正确的是

A．F的大小总是与安培力大小相等

B．F的方向总是与弹簧弹力的方向相反

C．振动过程中流过电阻R的电流方向总是从平衡位置处开始改变

D．每次全振动的过程中外力F对铜棒做功为2AB²L²v₀/R

(　　　　 )3、一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流I的正方向，如图甲所示．已知线圈中感应电流I随时间按乙图所示规律变化，那么磁感应强度随时间而变化的图象可能是图中的：

16、(16分)如图所示，在倾角为θ=37⁰的足够长的固定斜面上有一质量m=1kg的物体，物体与斜面间的动摩擦因素μ=0.2.物体受到沿平行于斜面向上的轻细线的拉力F=9.6N的作用.从静止开始运动.经2s绳子突然断了。

求:①绳断后多长时间物体速度大小可达22m/s?　 　

　 ②绳断后多长时间物体的速度大小为2m/s?　 (Sinθ=0.6　 g=10m/s²)

15、(14分)有一足够长的光滑斜面，倾角为θ=arc sin0.25,在斜面上离斜面底端L=0.5m处有一质量m =500g的物体B,受到沿斜面向上恒力F=2N作用而由静止开始沿斜面向上运动，在斜面底端处，有一物体A与B同时出发以初速度V_O沿斜面向上运动，求V_O应为何值可使A在上升过程中两次与B处于同一高度。设A、B 运动中不发生不碰撞，取g=10m/s²。
