题目列表(包括答案和解析)
1.如图所示,两根垂直纸面、平行且固定放置的直导线M和N,通有同向等值电流;沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab,则通电导线ab在安培力作用下运动的情况是
A.沿纸面逆时针转动 B.沿纸面顺时针转动 C.a端转向纸外,b端转向纸里 D.a端转向纸里,b端转向纸外
D

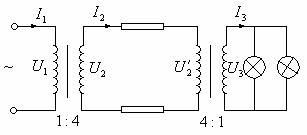

15、有一台内阻为发电机,供给一学校照明用,如图所示,升压比为,降压比为,输电线的总电阻,全校共22个班,每班有“220V,40W”灯6盏,若保证全部电灯正常发光,则:
(1)发电机输出功率多大?
(2)发电机电动势多大?
(3)输电效率是多少?
13.交流发电机的原理如左下图所示,闭合的矩形线圈放在匀强磁场中,绕OO/轴匀速转动,在线圈中产生的交变电流随时间变化的图象如右下图所示,已知线圈的电阻为R=2.0Ω.求:
⑴通过线圈导线的任一个横截面的电流的最大值是多少?
⑵矩形线圈转动的周期是多少?
⑶线圈电阻上产生的电热功率是多少?
⑷保持线圈匀速转动,1分钟内外界对线圈做的功是多少?
14、有一个阻值为R的电阻,若将它接在电压为20V的直流电源上时,消耗的电功率为P;若将它接在图13中的理想变压器的次级线圈两端时,消耗的电功率为P/2。已知变压器输入的是正弦交流电,其电压的最大值为200V,不计电阻阻值随温度的变化,求:(1)理想变压器次级线圈两端电压的有效值。(2)此变压器的原、副线圈的匝数之比。
12.有一边长分别为L和2L的矩形导体框,导体框的总电阻为R.让导体框在磁感应强度为B的匀强磁场中以恒定角速度ω绕两短边中点为轴旋转,如图所示.求:
(1)导体框的发热功率.
(2)导体框转到图示位置时,某一长边两端电压.
11、传感器是能将所感受到的物理量(如力、热、光、声等)转换成便于_______的量(一般是电学量)的一类元件。光电传感器是利用光敏电阻将_______信号转换成________信号;热电传感器是利用________电阻将热信号转换成电信号,转换后的信号经过相应的仪器进行处理,就可以达到自动控制。
10、唱卡拉OK用的话筒,内有传感器,其中有一种是动圈式的,它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈,线圈处于永磁体的磁场中,当声波使膜片前后振动时,就将声音信号转变为电信号,下列说法正确的是( )
A、 该传感器是根据电流的磁效应工作的
B、 该传感器是根据电磁感应原理工作的
C、 膜片振动时,穿过金属线圈的磁通量不变
D、 膜片振动时,金属线圈中不会产生感应电动势
9.小型水力发电站的发电机有稳定的输出电压,它发出的电先通过电站附近的升压变压器升压,然后通过输电线路把电能输送到远处用户附近的降压变压器,经降低电压后再输送至各用户.设变压器都是理想的,那么在用电高峰期,随用电器电功率的增加将导致( )
A.升压变压器初级线圈中的电流变小
B.升压变压器次级线圈两端的电压变小
C.高压输电线路的电压损失变大
D.降压变压器次级线圈两端的电压变小
8.在电能的输送过程中,若输送的电功率一定、输电线电阻一定时,对于在输电线上损失的电功率,有如下四种判断,其中正确的是( )
①和输送电线上电压降的平方成反比 ②和输送电压的平方成正比
③和输送电线上电压降的平方成正比 ④和输送电压的平方成反比
A. ①和② B. ③和④ C. ①和④ D. ②和③
7.见右图,一理想变压器,原线圈的匝数为,两个副线圈的匝数分别为和。变压器输入电压伏,电压表和的读数分别为和。变压器输入电流为,通过和的电流分别为和。变压器的输入功率为,和的电功率分别为和。则下列式子正确的是( )
A. ;。 B.。 C.。 D.。
6.如图10-5所示,理想变压器原线圈a、b两端接正弦式电压,副线圈c、d两端通过输电线接两只相同的灯泡,输电线的等效电阻为R,在图示状态,开关S是闭合的,当开关S断开时,下列各量中减小的是( )
A.副线圈c、d两端的输出电压
B.通过灯泡的电流
C.副线圈输电线等效电阻R上的电压
D.原线圈a、b两端的电压
