15．如图所示，水平台面AB距地面的高度h=0.8m。有一滑块从A点以v₀=6m/s的初速度在台面上做匀变速直线运动，滑块与平台间的动摩擦因数μ=0.25。滑块运动到平台边缘的B点后水平飞出。已知AB=2.2m。不计空气阻力，g取10m/s²。求：

　 (1)滑块从B点飞出时的速度大小；

　 　 (2)滑块落地点到平台边缘的水平距离。

14、实验室内有一电压表，量程为500mV，内阻约为2.5kΩ。现要测量其内阻，实验室提供如下器材：电源E₁(电动势为3V，内阻不计)，电源E₂(电动势6V，内阻不计)，电阻箱R，滑线变阻器R₁(总阻值约15Ω，额定电流1A)，滑线变阻器R₂(总阻值约150Ω，额定电流1A)，开关S及导线若干。在既不损坏仪器又能使精确度尽可能高的条件下，请你根据提供的器材，设计一个测量电压表内阻的电路。

(1)在方框内画出你所设计的电路图；

(2)在你设计的电路中，电源应选_________，滑线变阻器应选__________；

(3)用你设计的电路测量出的电压表内阻将______真实值(填等于、小于或大于)；

(4)若实验用的器材如图所示，图中已连好部分连线，在不变动已有连线的前提下，正确完成其余连线。

13、某探究学习小组的同学欲验证“动能定理”，他们在实验室组装了一套如图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙．当滑块连接上纸带，用细线通过滑轮挂上空的小沙桶时，释放小桶，滑块处于静止状态．

若你是小组中的一位成员，要完成该项实验，则：

　 (1)你认为还需要的实验器材有　　　　　　　　　　 ．

　 (2)实验时为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等，沙和沙桶的总质量应满足的实验条件是　　　　　　　　　 ，实验时首先要做的步骤是　　　　　　　　　　 ．

12、酷热的夏天，在平坦的柏油公路上，你会看到在一定距离之外，地面显得格外明亮，仿佛是一片水面，似乎还能看到远处车、人的倒影，但当你靠近“水面”时，它也随你的靠近而后退，对此现象正确的解释是(　　 )

A．这是太阳光通过空气发生干涉形成的一种现象

B．太阳照射地面，使地表空气温度升高，折射率变小，发生全反射所致

C．太阳照射地面，使地表空气温度升高，折射率变大，发生全反射所致

D．“水面”不存在，是由于酷热难耐，人产生幻觉所致

10．2006年7月1日，世界上海拔最高、线路最长的青藏铁路全线通车，青藏铁路安装的一种电磁装置可以向控制中心传输信号，以确定火车的位置和运动状态，其原理是将能产生匀强磁场的磁铁安装在火车首节车厢下面，如图甲所示(俯视图)，当它经过安放在两铁轨间的线圈时，线圈便产生一个电信号传输给控制中心．线圈边长分别为l₁和l₂，匝数为n，线圈和传输线的电阻忽略不计．若火车通过线圈时，控制中心接收到线圈两端的电压信号u与时间t的关系如图乙所示(ab、cd均为直线)，t₁、t₂、t₃、t₄是运动过程的四个时刻，则火车

A．在t₁~t₂时间内做匀加速直线运动

B．在t₃~t₄时间内做匀减速直线运动

C．在t₁~t₂时间内加速度大小为

D．在t₃~ t₄时间内平均速度的大小为

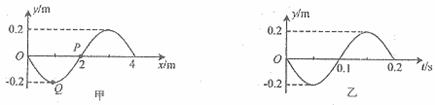

　 11．图甲为一列简谐横波在t = 0时的波形图，图中质点Q运动到负向最大位移处，质点P刚好经过平衡位置。图乙为质点P从此时开始的振动图象。下列判断正确的是(　　 )

A．波沿x轴正方向传播，传播速度为20m/s

　　　 B．t = 0.1s时，质点Q的加速度大于质点P的加速度

　　　 C．此后0.15s内，质点P沿x轴正方向移动了3m

　　　 D．t=0.25s时，质点Q沿y轴正方向运动

9、一种巨型娱乐器材可以让人体验超重和失重的感觉。一个可乘十多个人的环形座舱套在竖直柱子上，由升降机构送上几十米的高处，然后让座舱自由下落。下落一定高度后，制动系统启动，座舱做减速运动，到地面时刚好停下。下列判断正确的是　　　 (　　 )

　　　 A．座舱在自由下落的过程中人处于超重状态

　　　 B．座舱在自由下落的过程中人处于失重状态

　　　 C．座舱在减速运动的过程中人处于失重状态

　　　 D．座舱在减速运动的过程中人处于超重状态

8、如图所示，相距均为d的的三条水平虚线L₁与L₂、L₂与L₃之间分别有垂直纸面向外、向里的匀强磁场，磁感应强度大小均为B。一个边长也是d的正方形导线框，从L₁上方一定高处由静止开始自由下落，当ab边刚越过L₁进入磁场时，恰好以速度v₁做匀速直线运动；当ab边在越过L₂运动到L₃之前的某个时刻，线框又开始以速度v₂做匀速直线运动，在线框从进入磁场到速度变为v₂的过程中，设线框的动能变化量大小为△E_k，重力对线框做功大小为W₁，安培力对线框做功大小为W₂，下列说法中正确的有：(　 　)

A．在导体框下落过程中，由于重力做正功，所以有v₂＞v₁

B．从ab边进入磁场到速度变为v₂的过程中，线框动能的变化量大小为 △E_k＝W₂－W₁

C．从ab边进入磁场到速度变为v₂的过程中，线框动能的变化量大小为 △E_k＝W₁－W₂

D．从ab边进入磁场到速度变为v₂的过程中，机械能减少了W₁+△E_k

6、某交流发电机产生的感应电动势与时间的关系如图所示。

如果其他条件不变，仅使线圈的转速变为原来的一半，

则交流电动势的最大值和周期分别变为　　 (　　 )

　　　 A．200V，0.08s　 B．25V，0.04s

　　　 C．50V，0.08s　　 D．50V，0.04s

　 7．如图所示，把电阻R、电感线圈L、电容器C分别串联一个灯泡后并联在电路中。接入交流电源后，三盏灯亮度相同。若保持交流电源的电压不变，使交变电流的频率减小，则下列判断正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．灯泡L₁将变暗　　　 B．灯泡L₂将变暗

　　　 C．灯泡L₃将变暗　　 　　D．灯泡亮度都不变

5、传感器是一种采集信息的重要器件．如图所示电路为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。下列说法中正确的是(　 　)

A．当待测压力增大时，则电容器的电容将减小

B．闭合K，当待测压力增大时，则有向右的电流通过R

C．断开K，当待测压力减小时，则电容器所带的电量减小

D．断开K，当待测压力减小时，则两极板问的电势差增大

4、如图所示，在x>0、y>0的区间有磁感应强度大小为B、方向垂直于xoy的匀强磁场，现有质量为m、带电量为q的粒子(不计重力)，从x轴上距原点为x₀处以平行于y轴的初速度射入磁场，在磁场力作用下沿垂直于y轴方向射出磁场．由以上条件不能求出：(　　 )

A．粒子通过y轴的位置　　　 　B．粒子射入时的速度

C．粒子在磁场中运动时间　　 　D．粒子的电性
