7．如图所示的电路中，电源的电动势E和内阻r恒定不变，滑片P在变阻器的中点位置时，电灯L正常发光，现将滑片P移到最右端，则

A．电压表的示数变大　

B．电流表的示数变大　

C．电灯L消耗的功率变小

D．电阻R₁消耗的功率变小

6．如图所示，一理想变压器接在电压恒为U的交流电源上，原线圈接入电路的匝数可以通过调节滑动触头P来改变。副线圈连接了交流电流表、定值电阻R₀和可变电阻R ，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．保持P的位置不动，将R的阻值增大，电流表的读数变小

B．保持P的位置不动，将R的阻值增小，R₀的电功率变大

C．保持R的阻值不变，将P向上滑动，电流表的读数变大

D．保持R的阻值不变，将P向上滑动，R₀的电功率变大

5．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A、太阳辐射的能量主要来自太阳内部的裂变反应

B、卢瑟福的a粒子散射实验可以估算原子核的大小

C、玻尔理论是依据a粒子散射实验分析得出的

D、氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，电势能

　　 增大，总能量增大

4．右图是一种升降电梯的示意图，A为载人箱，B为平衡重物，它们的质量均为M，上下均有跨过滑轮的钢索系住，在电动机的牵引下使电梯上下运动．如果电梯中载人的质量为m，匀速上升的速度为v，电梯即将到顶层前关闭电动机，依靠惯性上升h高度后停止，在不计空气和摩擦阻力的情况下，h为

A．　　　 　　　　B．　　　

C． 　　　D．

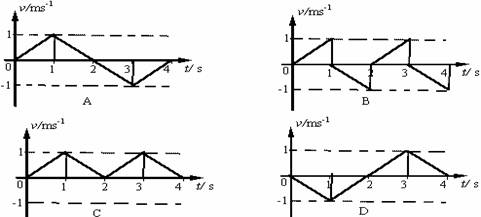

3．一物体由静止开始沿直线运动，其加速度随时间变化规律如图所示，取开始运动方向为正方向，则物体运动的v-t图象，正确的是

2．从某一高度以相同速度相隔1s先后水平抛出质量相同的甲、乙两个小球，不计空气阻力，在乙球抛出后两球在空中运动的过程中，下列说法正确的是

A．两球水平方向的距离越来越大

B．两球竖直高度差越来越大

C．两球水平方向的速度差越来越大

D．两球每秒内的动量变化量相同，

1．下列说法正确的是

A．法拉第最早发现电流周围存在磁场

B．伽利略根据实验证实了力是使物体运动的原因

C．牛顿发现了万有引力定律

D．卡文迪许通过实验测出了万有引力常量

19、如图甲所示，空间存在B=0.5T，方向竖直向下的匀强磁场，MN、PQ是相互平行的粗糙的长直导轨，处于同一水平面内，其间距L=0.2m，R是连在导轨一端的电阻，ab是跨接在导轨上质量m=0.1kg的导体棒，从零时刻开始，通过一小型电动机对ab棒施加一个牵引力F，方向水平向左，使其从静止开始沿导轨做加速=运动，此过程中棒始终保持与导轨垂直且接触良好，图乙是棒的速度一时间图象，其中OA段是直线，AC是曲线，DE是曲线图象的渐近线小型电动机在12s末达到额定功率P=4.5W，此后功率保持不变。除R以外，其余部分的电阻均不计，g=10 m／s²。

⑴求导体棒在0~12s内的加速度大小

⑵求导体棒与导轨间的动摩擦因数及电阻R的阻值

⑶若t=17s时,导体棒ab达最大速度,且0~17s内共发生位移100m,试求12s~17s内R上产生的热量是多少?

18．如图所示，在NOQ范围内有垂直于纸面向里的匀强磁场I，在MOQ范围内有垂直于纸面向外的匀强磁场II，M、O、N在一条直线上，∠MOQ=60°。这两个区域磁场的磁感应强度大小均为B。离子源中的离子(带电量为+q，质量为m)通过小孔O₁进入极板间电压为U的加速电场区域(可认为初速度为零)，离子经电场加速后通过小孔O₂射出，从接近O点外进入磁场区域I。离子进入磁场的速度垂直于磁场边界MN，也垂直于磁场。不计离子的重力。

　 (1)当加速电场极板电压U=U₀，求离子进入磁场中做圆周运动的半径R；

　 　 (2)在OQ有一点P，P点到O点距离为L，当加速电场极板电压U取哪些值，才能保证离子通过P点。

16．某球形天体的密度为ρ₀，引力常量为G．

(1)证明对环绕密度相同的球形天体表面运行的卫星，运动周期与天体的大小无关．(球的体积公式为，其中R为球半径)

(2)若球形天体的半径为R，自转的角速度为，表面周围空间充满厚度(小于同步卫星距天体表面的高度)、密度ρ=的均匀介质，试求同步卫星距天体表面的高度．

　 17．如图，粗糙斜面与光滑水平面通过光滑小圆弧平滑连接，斜面倾角θ=37°，A、B是两个质量均为m=1kg的小滑块(可看作质点)，B的左端连接一轻质弹簧。若滑块A在斜面上受到F=4N,方向垂直斜面向下的恒力作用时，恰能沿斜面匀速下滑。现撤去F,让滑块A从斜面上,距斜面底端L=1m处，由静止开始下滑。取g=10m/s²，sin37°=0.6，cos37°=0.8.

　 (1)求滑块A与斜面间的动摩擦因数；

　 (2)求滑块A到达斜面底端时的速度大小；

　 (3)滑块A与弹簧接触后粘连在一起。求此后弹簧的最大弹性势能。
