题目列表(包括答案和解析)
16、
15、
14、
13、
12、
(3)_____________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
(4)_________________________________________________________________________
11.(12分)
(1)①________ ________________ ;b._______________________
②__________________________________________ (3分)
(2)__________________;
_________________________________________________________________________________
________________________________________________________________________________.
18.(17分)如图所示,在空间存在这样一个磁场区域:以MN为界,上部分的匀强磁场的磁感应强度为B1,下部分的匀强磁场的磁感应强度为B2,B1=2B2=2B0,方向均垂直
纸面向里,且磁场区域足够大.在距离界线为h的P点有一带负电荷的离子处于静止状态,某时刻离子分解成为带电粒子A和不带电粒子B,粒子A质量为m、带电荷q,以平行于界线MN的初速度向右运动,经过界线MN时速度方向与界线
成60°角,进入下部分磁场.当粒子B沿与界线平行的直线
到达位置Q点时,恰好又与粒子A相遇.不计粒子的重力.求:
(1)P、Q两点间距离.
(2)粒子B的质量.
2008年信宜中学高三物理高考模拟试卷(2)答题卷
班别: 姓名: 学号: 成绩:

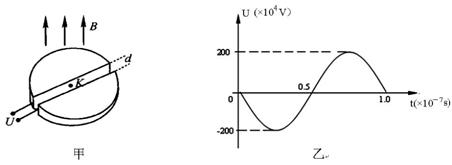

17.(16分)图甲所示为回旋加速器的原理示意图,一个扁圆柱形的金属盒子,盒子被分成两半(D形电极),分别与高压交变电源的两极相连,在裂缝处形成一个交变电场,高压交流电源的U-t图象如图乙所示,图中U(×104V),t (×10-7s),在两D形电极裂缝的中心靠近其中一个D形盒处有一离子源K,D形电极位于匀强磁场中,磁场方向垂直于D形电极所在平面,由下向上.从离子源K发出的氘核,在电场作用下,被加速进入盒中.又由于磁场的作用,沿半圆形的轨道运动,并重新进入裂缝.这时恰好改变电场方向,氘核在电场中又一次加速,如此不断循环进行,最后在D形盒边缘被特殊装置引出.(忽略氘核在裂缝中运动的时间)
(1)、写出图乙所示的高压交流电源的交流电压瞬时值的表达式;
(2)、将此电压加在回旋加速器上,给氘核加速,则匀强磁场的磁感强度应为多少?
(3)、若要使氘核获得5.00MeV的能量,需要多少时间?(设氘核正好在电压达到峰值时通过D形盒的狭缝)
(4)、D形盒的最大半径R.
16.(14分)在空间中取坐标系Oxy,在第一象限内平行于y轴的虚线MN与y轴距离为d,从y轴到MN之间的区域充满一个沿y轴正方向的匀强电场,场强大小为E,如图所示.初速度可以忽略的电子经过另一个电势差为U的电场加速后,从y轴上的A点以平行于x轴的方向射入第一象限区域,A点坐标为(0,h).已知,不计电子的重力影响,求电子经过x轴时的位置.

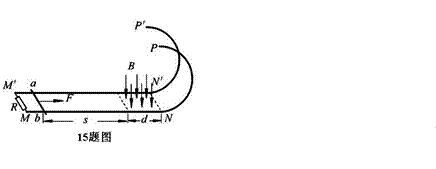

15.(14分)如图所示(见第7页),两根正对的平行金属直轨道MN、M´N´位于同一水平面上,两轨道之间的距离l=0.50m.轨道的MM´端之间接一阻值R=0.40Ω的定值电阻,NN´端与两条位于竖直面内的半圆形光滑金属轨道NP、N´P´平滑连接,两半圆轨道的半径均为R0=0.50m.直轨道的右端处于竖直向下、磁感应强度B=0.64 T的匀强磁场中,磁场区域的宽度d=0.80m,且其右边界与NN´重合.现有一质量m=0.20kg、电阻r=0.10Ω的导体杆ab静止在距磁场的左边界s=2.0m处.在与杆垂直的水平恒力F=2.0N的作用下ab杆开始运动,当运动至磁场的左边界时撤去F,结果导体杆ab恰好能以最小速度通过半圆形轨道的最高点PP´.已知导体杆ab在运动过程中与轨道接触良好,且始终与轨道垂直,导体杆ab与直轨道之间的动摩擦因数μ=0.10,轨道的电阻可忽略不计,取g=10m/s2,求:⑴导体杆刚进入磁场时,通过导体杆上的电流大小和方向;⑵导体杆穿过磁场的过程中通过电阻R上的电荷量;⑶导体杆穿过磁场的过程中整个电路中产生的焦耳热.
