16．(共13分)

由动能定理可知此带电粒子穿过铅板前的动能，--1分

根据，得，--2分

又由几何知识可得(如图)

即，--1分　 故。--1分

由于洛伦兹力不做功，带电粒子穿过铅板后的动能，--1分

因此粒子穿过铅板后动能的损失为　 --1分

(2)从D到C只有电场力对粒子做功，电场力做功与路径无关，根据动能定理，有

，--3分

解得--3分

14．(14分)如图所示，在y轴的右方有一磁感应强度为B的方向垂直纸面向外的匀强磁场，在x轴的下方有一场强为E的方向平行x轴向右的匀强电场。有一铅板放置在y轴处，且与纸面垂直。现有一质量为m、电荷量为q的粒子由静止经过加速电压为U的电场加速，然后以垂直于铅板的方向从A处沿直线穿过铅板(不计粒子的重力)，而后从x轴上的D处以与x轴正向夹角为60°的方向进入电场和磁场叠加的区域，最后到达y轴上的C点。已知OD长为l，求：

(1)粒子经过铅板时损失了多少动能？

(2)粒子到达C点时的速度多大？

13．(12分)

解：小球在电场中做匀变速曲线运动

在竖直方向由牛顿第二定律得

……………………2分

………………2分

解得……………………1分

m=40q……………………1分

要使小球沿水平方向运动，应有

mg=E′q……………………1分

E′=U/d……………………1分

d′=qU/mg=0.1m……………………2分

13．(12分)如图所示，相距为0.2m的平行金属板A、B上加电压U=40V，在两板正中沿水平方向射入一带负电小球，经0.2s小球到达B板，若要小球始终沿水平方向运动而不发生偏转，A、B两板间的距离应调节为多少？(g取10m/s²)

12．(12分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V．求：

(1)电源的电动势E和内阻r

(2)当电阻箱R读数为多少时，电源的输出功率最大?最大值P_m为多少?

11.(12分)(1)在测定金属电阻率的实验中，用螺旋测微器测量一金属丝的直径，螺旋测微器的示数如图所示，该金属丝的直径为　 ▲　　　 。用欧姆表粗略测得该金属丝的电阻约为2，另外，实验室内还提供了下列器材供重新测定该金属丝的电阻使用：

A.电源E(电动势为3.0V ，内阻不计)

B.电压表V(量程为0 -3.0V ，内阻约为2kΩ)

C.电流表A(量程为0-0.6A ，内阻约为1Ω)

D.滑动变阻器R(最大阻值10Ω，额定电流2.0A)

E.开关S一个,导线若干

为获得尽可能高的实验精度，请你利用上述器材设计一个测定金属丝电阻的实验电路，并把实验原理图画在右侧的方框中。

(2)为研究某一电学元件的导电规律，将该元件两端的电压、元件中的电流及通电时间记录在下表中，通过分析表中数据可以判断出该元件所用的材料是　　 ▲　　 (填“金属”或“半导体”)。

(3) 如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R₀表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池(电动势E、内阻r)、电流表A(内阻R_g)、滑动变阻器R′ 串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t₁＜t₂，则t₁的刻度应在t₂的　　 ▲　　 侧(填“左”或“右”)；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R₀、k等物理量表示所测温度t与电流I的关系式t＝　　 ▲　　 。

(1)0.700mm　　 (2分)　

　　　 实验原理图(图略)：电流表外接法(2分)　　 滑动变阻器为限流器 (2分)　

(2)半导体　 (2分)　

(3)右　　 (2分)　　　　 t=　　 (2分)

10. ⑴ C，作为保护电阻　　　 ⑵ 回路中电流　　　　　 ⑶ 10V　 46-50Ω

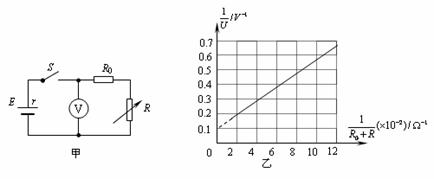

10.(10分)现有一特殊的电池，其电动势E约为9V，内阻r在35-55Ω范围，最大允许电流为50mA。为测定这个电池的电动势和内阻，某同学利用如图甲的电路进行实验。图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0-9999Ω；R₀是定值电阻。

⑴实验室备有的定值电阻R₀有以下几种规格：

A．10Ω，2.5W　　 B．50Ω，1.0W　　 C．150Ω，1.0W　　　 D．1500Ω，5.0W

本实验应选用　　　 ▲　　　　 ，其作用是　　　　 ▲　　　　 。

⑵该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，作出了如图乙的图线。则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示　　　 ▲　　　 。

⑶根据乙图所作出的图象求得该电池的电动势E为　 ▲　　 V，内电阻r为　 ▲　　 Ω。

6．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图6所示，要增大带电粒子射出时的动能，则下列说法中正确的是　　

A．增大匀强电场间的加速电压　　 B．增大磁场的磁感应强度

C．减小狭缝间的距离　　　　　 　D．增大D形金属盒的半径

A、若磁场方向指向纸里，质点运动的周期将大于T₀

B、若磁场方向指向纸里，质点运动的周期将小于T₀

C、若磁场方向指向纸外，质点运动的周期将大于T₀

D、若磁场方向指向纸外，质点运动的周期将小于T₀

小球(视为质点)在竖直平面内绕O点做圆周运动，则下列判断正确的是

A．小球运动到最低点时，细线的拉力一定最大

B．小球运动到最低点时，小球的速度一定最大

C．小球运动到最低点时，小球的电势能一定最大

D．小球运动到最高点时，小球的机械能一定最大

静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是

A．物体开始运动后加速度先增加、后保持不变

B．物体开始运动后加速度不断增加

C．经过时间t=，物体在竖直墙壁上的位移达最大值

第二卷(非选择题　 共89分)

5．如图5所示，匀强磁场的边界为直角三角形abc，一束带正电的粒子以不同的速度v沿bc从b点射入磁场，不计粒子的重力，关于粒子在磁场中的运动情况下列说法中正确的是

A．入射速度越大的粒子，其运动时间越长　 B．入射速度越大的粒子，其运动轨迹越长

C．从ab边出射的粒子的运动时间都相等　　 D．从ac边出射的粒子的运动时间都相等
