16．(1)(4分)为验证在自由落体过程中物体的机械能是守恒的，某同学利用数字实验系统设计了一个实验，实验装置如图，图中A、B两点分别固定了两个速度传感器，速度传感器可以测出运动物体的瞬时速度。在实验中测得一物体自由下落经过A点时的速度是v₁，经过B点时的速度是v₂，为了证明物体经过A、B两点时的机械能相等，这位同学又设计了以下几个的步骤，你认为其中不必要或者错误是(　　　 )

A．用天平测出物体的质量

B．测出A、B两点间的竖直距离

C．利用-算出物体从A点运动到B点的过程中重力势能的变化量

D．验证v₂²-v₁²与2gh是否相等

(2)(12分)实验室内有一电压表，量程为5V，内阻约为2.5kΩ。现要测量其内阻，实验室提供如下器材：

电源E₁(电动势为3V，内阻不计)，

电源E₂(电动势6V，内阻不计)，

电阻箱R(0-9999Ω)，

滑线变阻器R₁(总阻值约15Ω，额定电流1A)，

滑线变阻器R₂(总阻值约150Ω，额定电流1A)，

开关S及导线若干。

在既不损坏仪器又能使精确度尽可能高的条件下，请你根据提供的器材，设计一个测量电压表内阻的电路。

①在方框内画出你所设计的电路图；

②在你设计的电路中，电源应选_________，滑线变阻器应选__________；

③用你设计的电路测量出的电压表内阻将______真实值(填等于、小于或大于)；

④若实验用的器材如图所示，图中已连好部分连线，在不变动已有连线的前提下，正确完成其余连线。

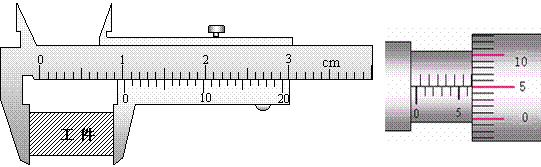

15、(8分)用游标卡尺测得某样品的长度如左图所示，其示数L=________；用螺旋测微器测得该样品的外径如右图所示，其示数D=____________．

14、(3-4选做)如图所示，半球形玻璃砖的平面部分水平，底部中点有一小电珠，利用游标卡尺(或直尺)测量出有关数据后，可计算玻璃的折射率，试完成以下实验步骤：

(1)若S发光，则在玻璃砖平面上方看到平面中有一圆形亮斑，用游标卡尺测出　　　　 　　　　　　和　　　 　　　　　　　(写出对应字母和其表示的意义)

(2)推导出玻璃折射率的表达式(用上述测量的物理量的字母表示)

第二卷　 (102分)

13、(3-3选做)如图是用导热性能良好的材料制成的气体实验装置，开始时封闭的空气柱长度为22 cm，现用竖直向下的外力F压缩气体，使封闭的空气柱长度变为2 cm，人对活塞做功100 J，大气压强为P₀ = 1×10⁵Pa，不计活塞的重力。问：

(1)若用足够长的时间缓慢压缩，求压缩后气体的压强多大？

(2)若以适当的速度压缩气体，向外散失的热量为2J，则气体的内能增加多少？(活塞的横堆面积S=1cm²)

12、如图所示，一木块在光滑水平面上受一恒力作用而运动，前方固定一个弹簧，当木块接触弹簧后(　　 )

A．将立即做变减速运动；

B．将立即做匀减速运动；

C．在一段时间内仍然做加速运动，速度继续增大；

D．在弹簧处于最大压缩量时，物体的加速度为零。

[选做部分]

11、如图为日光灯电路，关于该电路，以下说法中正确的是

　 A.启动过程中，启动器断开瞬间镇流器L产生瞬时高电压

　 B.日光灯正常发光后，镇流器L使灯管两端电压低于电源电压

　 C.日光灯正常发光后启动器是导通的

　 D.图中的电源可以是交流电源，也可以是直流电源

10、在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针N极向东偏转，由此可知(　　 )

A．一定是小磁针正东方向有一条形磁铁的N极靠近小磁针

B．一定是小磁针正北方向有一条形磁铁的S极靠近小磁针

C．可能是小磁针正上方有电子流自北向南水平通过

D．可能是小磁针正上方有电子流自南向北水平通过

9．如图所示，绝缘细线拴住一带负电的小球，在方向竖直向下的匀强电场中的竖直平面内做圆周运动。则正确的说法是(　　 )

　　 A．当小球运动到最高点a时，线的张力一定最小；

　　 B．当小球运动到最低点b时，小球的速度一定最大；

　　 C．小球可能做匀速圆周运动

　　 D．小球不可能做匀速圆周运动

8．如图所示，斜面体A静止在水平地面上，物块B在水平推力F作用下静止在A的斜面上，B与A之间的摩擦力大小为f₁，A与地面间的静摩擦力大小为f₂，若减小水平推力F的大小而A与B均保持静止，则f₁与f₂的变化情况是(　　 )

A．f₁一定变小，f₂可能变小　　 　B．f₁可能变大，f₂一定变小

C．f₁一定变小，f₂一定变小　　 D．f₁一定变小，f₂可能变大

7、一辆警车在平直的公路上以40m/s的速度行驶，若到达某地时的速度也为40m/s，有三种行进方式：a一直匀速直线运动；b先减速再加速；c先加速再减速，则先到达的是(　　 )

　　 A．a种方式　　　　　　　　　　　　　　　　　　　　　　　 B．b种方式

　　 C．c种方式　　　　　　　　　　　　　　　　　　　　　　　 D．条件不足，无法确定
