17．(15分)我国科学家在对放射性元素的研究中，进行了如下实验：如图所示，以MN为界，左、右两这分别是磁感应强度为2B和B的匀强磁场，且磁场区域足够大. 在距离界线为l处平行于MN固定一个长为s的光滑瓷管PQ，开始时一个放射性元素的原子核处在管口P处，某时刻该原子核平行于界线的方向放出一质量为m、带电量－e的电子，发现电子在分界线处速度方向与界线成60°角进入右边磁场，反冲核在管内匀速直线运动，当到达管另一端Q点时，刚好又俘获了这个电子而静止. 求：

　 (1)电子在两磁场中运动的轨道半径大小(仅用l表示)和电子的速度大小；

　 (2)反冲核的质量.

16．(10分)如图所示，两条互相平行的光滑导轨位于水平面内，距离为L=0.2m，在导轨的一端接有阻值为R=0.5的电阻，在x≥0的区域有一与水平面垂直的匀强磁场，磁感应强度B=0.5T. 一质量为m=0.1kg的金属直杆垂直放置的导轨上，并以v₀=2m/s的初速度进入磁场，在安培力和一垂直于直杆的水平外力F的共同作用下做匀变速直线运动，加速度在小为a=2m/s²方向与初速度方向相反. 设导轨和金属杆的电阻都可以忽略，且连接良好.求：

　 (1)电流为零时金属杆所处的位置；

　 (2)电流为最大值的一半时施加在金属杆上外力F的大小和方向.

15．(9分)如图所示一个质量为m，带电量数值为q的粒子，自A点垂直电场线方向进入有界的匀强电场，它从B点飞出时速度为v_B，v_B方向与电场强度方向的夹角为120°，已知AB沿电场线方向相距d，不计重力，求：

　 (1)A、B两点间的电势差大小U；

　 (2)粒子从A到B的时间；

　 (3)匀强电场的宽度L.

14．(8分)一质量为m=40kg的小孩在电梯内的体重计上，电梯从t=0时刻由静止开始上升，在0至6s内体重计示数F的变化如图所示.

　　　 问：在这段时间内电梯上升的高度是多少？(取重力加速度g=10m/s²)

13．(8分)在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

　　　 A．干电池E(电动势约为1.5V、内电阻大约为1)

　　　 B．电压表V(0~15V，内阻约为25k)

　　　 C．电流表A(0~0.6A、内阻0.1)

　　　 D．电流表G(满偏电流3mA、内阻R_g=10)

E．滑动变阻器R₁(0~50、2A)

F．滑动变阻器R₂(0~1000、0.1A)

G．定值电阻R₃=990

H．开关、导线若干

①为了准确地进行测量，请在方框中画出你所设计的实验电路图，并在图中标上所选用器材的符号.

　　　 ②为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_____(填写R₁或R­₂).

③右上图为某同学根据他设计的实验，绘出的I₁-I₂图线(I₁为电流表G的示数，I₂为电流表A的示数)，由图线可求得被测电池的电动势E =___________V，内电阻r =__________.

010-82615205

11．(6分)如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T=0.10s，其中S₁=7.05cm 、S₂=7.68cm、S₃=8.33cm、S₄=8.95cm、S₅=9.61cm、S₆=10.26cm，则A点处瞬时速度的大小是_______m/s，小车运动的加速度计算表达式为________________，加速度的大小是_______m/s²(计算结果保留两位有效数字).

　　　　　　　　　　　　　　 第11题图

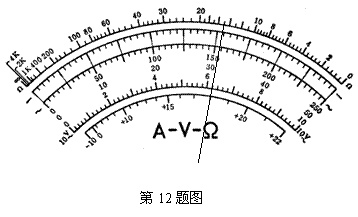

12．(4分)如图是多用表的刻度盘，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为_____mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×10⁴Ω的电阻，为了使测量比较精确，应选的欧姆档是_________(选填“×10”、“×100”或“×1K”)。换档结束后，实验操作上首先要进行的步骤是____________.

9．如图所示，在粗糙水平面上放一个三角形木块a，当物体b按下列四种不同方式运动时，物体a始终对地静止，试问，在哪种或哪几种情形下，物体a对地面有向右的静摩擦力

　　　 A．物体b沿斜面加速下滑

　　　 B．物理b沿斜面减速下滑

　　　 C．物体b沿斜面匀速下滑

　　　 D．物体b受到一次冲击后沿斜面减速上滑

t e s o o n

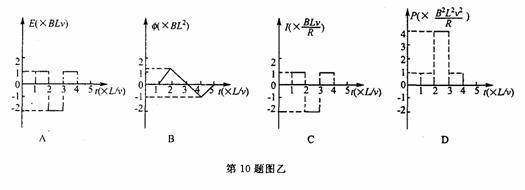

10．如图甲所示，存在有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，在磁场区域的左侧相距为L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直. 现使线框以速度v匀速穿过磁场区域. 以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B垂直纸面向里时为正，则以下关于线框中的感应电动势、磁通量、感应电流、和电功率的四个图象描述不正确的是　　　

第II卷(非选择题，共60分)

8．如图所示，匀强电场方向水平向左，带正电物体沿绝缘水平板向右运动，经A点时动能为100J，到B点时减少了原来的4/5，减少的动能中有3/5转化为电势能，则它再经过B点时动能大小为　

　　　 A．4J　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．20J

　　　 C．52J　　　　　　　　　　　　　　　　　　　　　　　　　　 D．80J

7．已知能使某金属发生光电效应的极限频率为v₀，则

　　　 A．当用频率为2 v₀的单色光照射该金属时，一定能产生光电子

　　　 B．当用频率为2 v₀的单色光照射该金属时，产生的光电子的最大初动能为2hv­₀

　　　 C．当照射光的频率v大于v₀时，若v增大，则光电子的最大初动能减少

　　　 D．当照射光的频率v大于v₀时，若v增大，则逸出的功增大

6．一列向x轴正方向传播的简谐横波在t=0时的波形如图所示，A、B、C分别是x=0、x=1m和x=2m处的三个质点. 已知该波周期为4s，则

　　　 A．对质点A来说，在第1s内一直向+y方向运动

　　　 B．对质点A来说，在第1s内回复力对它做正功

　　　 C．对质点B和C来说，在第1s内它们的运动方向相同

　　　 D．对质点B和C来说，在第1s内回复力对它们做功不相同
