5．如图所示，A、B是两只相同的齿轮，A被固定不能转动．若B齿轮绕A齿轮运动半周，到达图中C的位置，则齿轮上所标出的竖直向上的箭头所指的方向是　 　　　(　　 )

A．竖直向上　　 B．竖直向下　　 C．水平向左　　 D。水平向右

4．如图所示，L₁和L₂是输电线，甲是电压互感器，乙是电流互感器．若已知变压比为1 000:1，变流比为100:1，并且知道电压表示数为220V，电流表示数为10A，则输电线的输送功率为(　 )

　　 A．2．2X10³ W　　 B．2．2X10^-2W

　　 C 2．2X10⁸ W　　 D．2．2X10⁴W

3．绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．闭合电键的瞬间，铝环跳起一定高度．保持电键闭合，下面哪一个现象是正确的　　 (　 )

　　 A．铝环停留在这一高度，直到断开电键铝环回落

　　 B．铝环不断升高，直到断开电键铝环回落

　　 C．铝环回落，断开电键时铝环又跳起

　 　D．铝环回落，断开电键时铝环不再跳起

1．一对作用力与反作用力做的总功为W，总冲量为I，下列说法正确的是　　 (　 )

　　 A.W一定等于零，I不一定等于零　　 B．W可能不等于零，I一定等于零

　　 C. W和I一定都等于零　　　　　　 D. W和I可能都不等于零

　 　2．等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷先从图中a点沿直线移到b点，再从b点沿直线移到c点，则检验电荷在此全过程中 (　 )

　　 A．所受电场力的方向将发生改变

　　 B．所受电场力的大小恒定

　　 C．电势能一直减小

D．电势能先不变后减小

25、(20分)如图所示，质量为M的玻璃管中盛有少量乙醚液体，用质量为m的软木塞将管口封住，且M=3m，加热玻璃管使软木塞在乙醚蒸气的压力下水平飞出。玻璃管悬于长为L的轻杆上，轻杆可绕O端无摩擦转动(玻璃管本身几何大小忽略不计)。若在一次实验中，当软木塞水平飞出后玻璃管恰好能在竖直内作圆周运动，在忽略热量损失和空气阻力的情况下，求：

(1)乙醚要消耗多少内能；

(2)软木塞水平飞出瞬间杆对玻璃管拉力的大小；

(3)玻璃管通过最高点时杆对玻璃管力的大小和方向。

23．(14分)一个质量m=60kg的滑雪运动员从高h=20m的高台上以20m/s水平速度滑出，落在水平地面上的B点，由于落地时有机械能损失，落地后只有大小为10m/s的水平速度，滑行到C点后静止，如图所示，已知B与C之间的水平距离s=40m，不计空气阻力，g取10m/s²，求：

　 (1)滑雪运动员在水平面BC上受到的阻力大小和运动的时间；

　 　 (2)落地时损失的机械能△E。

24(18分)如图所示，MN、PQ为平行光滑导轨，其电阻忽略不计，与地面成30°角固定．N、Q间接一电阻R′=10Ω，M、P端与电池组和开关组成回路，电动势E=6V，内阻r=1.0Ω，导轨区域加有与两导轨所在平面垂直的匀强磁场．现将一条质量m=10g，电阻R=10 Ω的金属导线置于导轨上，并保持导线ab水平。已知导轨间距L=0.1m，当开关S接通后导线ab恰静止不动．

(1)试计算磁感应强度的大小。

(2)若某时刻将电键S断开，求导线ab能达到的最大速度。(设导轨足够长)

22．(每空2分，共20分)

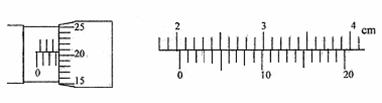

(1)下图中螺旋测微器的读数是　　　　 cm；游标卡尺的读数　　　　 cm

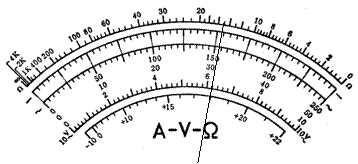

(2)如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×10⁴Ω的电阻，为了使测量比较精确，应选的欧姆档是_________(选填“×10”、“×100”或“×1K”)。换档结束后，实验操作上首先要进行的步骤是____________。

(3)用如图所示的电路( R₁、 R₂为标准定值电阻，阻值已知)测量电源的电动势 E 和内电阻 r ，则

① 需要读取的数据是　　　　　　　　　　　　　　　　　　　 、

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

② 电动势表达式E= 　　　　　　　　　，内电阻表达式 r = 　　　　　　　　　．

21．如图所示，MN是负点电荷产生的电场中的一条电场线，一个带正电的粒子(不计重力)从a到b穿越这条电场线的轨迹如图中虚线所示。下列中结论正确的是

A．带电粒子从a到b过程中动能逐渐减小。

B．电场线的方向由N指向M。

C．带电粒子在a点时的电势能大于在b点时的电势能。

D．带电粒子在a点的加速度小于在b点的加速度。

第Ⅱ卷 (非选择题 共174分)

20．一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，场强为E.在与环心等高处放有一质量为m、带电+q的小球，由静止开始沿轨道运动，下述说法正确的是

A．小球在运动过程中机械能守恒

B．小球经过环的最低点时速度最大

C．小球经过环的最低点时对轨道压力为3(mg+qE)

D．小球经过环的最低点时对轨道压力为(mg+qE)

19．如图所示，是一列简谐横波在t= 0时刻的波动图象。已知这列波沿x轴正方向传播，波速为5.0m/s。关于波上的P、Q两个质点的运动，以下说法正确的是

A．在t=0时刻，质点P和Q的速度方向均沿y轴正方向

B．P点和Q点振动的周期均为0.4s

C．在t=0到t=0.1s的时间里，Q点的速度在不断增大

D．在t=0.1s到t=0.2s的时间里，Q点的加速度在不断增大
