题目列表(包括答案和解析)

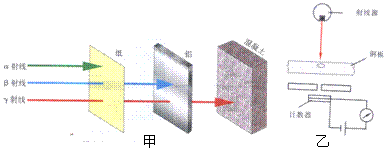

3. 如图甲是α、β、γ三种射线穿透能力的示意图,图乙是工业上利用射线的穿透性来检查金属内部的伤痕的示意图,请问图乙中的检查是利用了哪种射线?
A.α射线
B. β射线
C. γ射线
D.三种射线都可以
2. 如图所示,为一质点在0-22s时间内作直线运动的v-t图像,则下列说法中正确的是
A.整个过程中,CD段和DE段的加速度数值最大
B.整个过程中,BC段的加速度最大
C.整个过程中,D点所表示的状态,离出发点最远
D.BC段所表示的运动通过的路程是34m
1.太阳辐射能量主要来自太阳内部的:A.化学反应 B.放射性衰变 C.裂变反应 D.聚变反应

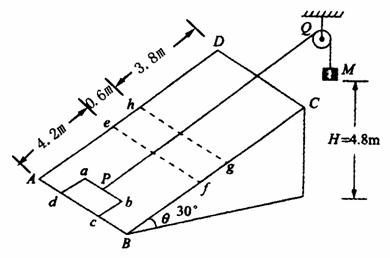

19.(15分)如图所示,光滑矩形斜面ABCD的倾角θ=30°,在其上放置一矩形金属线框abcd,ab的边长l1 = 1m,bc的边长l2 = 0.6m,线框的质量m = 1kg,电阻R = 0.1Ω,线框通过细线绕过定滑轮与重物相连,细线与斜面平行且靠近;重物质量M = 2kg,离地面的高度为H = 4.8m;斜面上efgh区域是有界匀强磁场,方向垂直于斜面向上;已知AB到ef的距离为S1 = 4.2m,ef到gh的距离S2 = 0.6m,gh到CD的距离为S3 = 3.8m,取g =10m/s2;现让线框从静止开始运动(开始时刻,cd与AB边重合),发现线框匀速穿过匀强磁场区域,求:
(1)线框进入磁场时的速度v
(2)efgh区域内匀强磁场的磁感应强度B
(3)线框在通过磁场区域过程中产生的焦耳热Q
(4)线框从开始运动到ab边与CD边重合需经历多长时间
08年天津市高三毕业班物理联考试卷

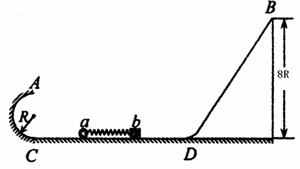

18.(14分)如图所示,半径为R的光滑半圆环轨道与高为8R的倾角为的粗糙斜面固定在同一竖直平面内,两轨道之间由一条光滑水平轨道CD相连,水平轨道与斜面间有一段圆弧过渡。在水平轨道上,轻质弹簧被小球a和滑块b挤压,处于静止状态。同时释放两物体,a球恰好能通过圆环轨道最高点A,b物块恰好能到达斜面的最高点B。已知a球质量为m,b滑块与斜面间的动摩擦因数为,重力加速度为g,求:
(1)a球释放时的速度大小;
(2)b球释放时的速度大小;
(3)释放小球前弹簧的弹性势能。
17.(12分)如图所示为电视机中显像管的原理示意图,电子枪中的灯丝因加热而逸出电子,这些电子再经加速电场加速后,从O点进入由磁偏转线圈产生的圆形匀强磁场区域中,经过偏转磁场后打到荧光屏MN上,使荧光屏发出荧光形成图像。磁场方向垂直于圆面,磁场区域的中心为O’,半径为r。当不加磁场时,电子束将通过O’点打到荧光屏的中心点。已知电子的质量为m,电量为e,加速电压为U,磁场区域的最右端到荧光屏的距离为9r。不计从灯丝逸出的电子的初速度和电子之间的相互作用。
(1)电子飞出电场时的速度为多大?
(2)荧光的亮度与电子对荧光屏的冲击有关。当不加偏转磁场时,电子束射到荧光屏中心点,设电子全部被荧光屏吸收,则每个电子以多大的冲量冲击荧光屏?
(3)偏转磁场的强弱会影响电子偏离荧光屏中心的距离。当加偏转磁场且磁感应强度时,电子束将射到荧光屏上的P点,则PQ间距L为多少?
16.(9分)据报道,我国于2007年10月发射“嫦娥1号”卫星,某同学查阅了一些与地球、月球有关的数据资料如下:
①地球半径R=6400km, ②月球半径r=1740km, ③地球表面重力加速度g0=9.80m/s2, ④月球表面重力加速度g′=1.56m/s2, ⑤ 月球绕地球转动一周时间为T=27.3天, ⑥无线电信号的传播速度为C=,⑦地心和月心之间的距离远大于地球和月球的半径。
请你利用上述物理量的符号表示以下两个问题的结果:
(1)“嫦娥1号”卫星绕月球表面运动一周所需的时间?
(2)若地球基地对“嫦娥1号”卫星进行测控,则地面发出信号后至少经过多长时间才可以收到“嫦娥1号”卫星的反馈信号?
15.如图所示是演示沙摆振动图像的实验装置,沙摆的摆动可看作简谐运动。用测力探头和计算机组成的实验装置来测定沙摆摆动过程中摆线受到的拉力(沙摆摆角小于5º),计算机屏幕上得到如图所示的F–t图象,那么:
(1)此单摆的周期为 秒。(2)利用所给数据可算出此沙摆的摆长约为 m.(结果均保留二位有效数字,g取10m/s2,≈10)
14.传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件,在自动控制中有着相当广泛的应用。有一种测量人的体重的电子秤,其测量部分的原理图如图中的虚线框所示,它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻),显示体重大小的仪表A(实质是理想的电流表)。压力传感器表面能承受的最大压强为1×107Pa,且已知压力传感器R的电阻与所受压力的关系如下表所示。设踏板和压杆的质量可以忽略不计,接通电源后,压力传感器两端的电压恒为4.8V,取。请回答:
压力F/N |
0 |
250 |
500 |
750 |
1000 |
1250 |
1500 |
…… |
电阻R/ |
300 |
270 |
240 |
210 |
180 |
150 |
120 |
…… |
(1)该秤零起点(即踏板空载时)的刻度线应标在电流表刻度盘 安处。
(2)如果某人站在该秤踏板上,电流表刻度盘的示数为20mA,这个人的体重是
Kg.
13.某同学做“验证力的平行四边形定则”实验中,主要步骤是:
A.在桌上放一块方木板,在方木板上铺一张白纸,用图钉把白纸钉在方木板上。
B.用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一端拴上两条细绳,细绳的另一端系着绳套。
C.用两个弹簧秤分别勾住绳套,互成角度的拉橡皮条,使橡皮条拉长,结点到达某一位置O,记录下O点的位置,读出两个弹簧秤的示数。
D.按选好的标度,用铅笔和刻度尺做出两只弹簧秤的拉力F1和F2的图示,并用平行四边形定则求出合力F;
E.只用一只弹簧秤,通过细绳套拉橡皮条使其伸长,读出弹簧秤的示数,记下细绳的方向,按同一标度做出这个力Fˊ的图示。
F.比较力Fˊ和F的大小和方向,看他们是否相同,得出结论。
上述步骤中:(1)有重要遗漏的步骤的序号是________和_________(2分)
(2)遗漏的内容分别是:_________________________和__________________________(4分)
