2．答题前，考生务必将自己的“班级”、“考号”和“姓名”写在答题卡和答题纸上．

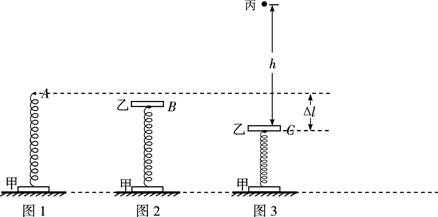

19．(20分)直立轻弹簧的下端与水平地面上质量为M=0.20kg的甲木块与连接，轻弹簧上端静止于A点(如图1)，再将质量也为M=0.20kg乙木块与弹簧的上端连接，当甲、乙及弹簧均处于静止状态时，弹簧上端位于B点(如图2)。现向下用力压乙，当弹簧上端下降到C点时将弹簧锁定，C、A两点间的距离为△l=6.0cm。一个质量为m=0.10kg的小球丙从距离乙正上方h=0.45m处自由落下(如图3)，当丙与乙刚接触时，弹簧立即被解除锁定，之后，丙与乙发生弹性碰撞(碰撞时间极短)，碰撞后取走小球丙，当甲第一次刚离开地面时乙的速度为v=2.0m/s。求从弹簧被解除锁定至甲第一次刚离开地面时，弹簧弹性势能的改变量。(g=10m/s²)

18．(18分)如图所示，间距为l、电阻不计的两根平行金属导轨MN、PQ(足够长)被固定在同一水平面内，质量均为m、电阻均为R的两根相同导体棒a、b垂直于导轨放在导轨上，一根轻绳绕过定滑轮后沿两金属导轨的中线与a棒连接，其下端悬挂一个质量为M的物体C，整个装置放在方向竖直向上、磁感应强度大小为B的匀强磁场中。开始时使a、b、C都处于静止状态，现释放C，经过时间t，C的速度为、b的速度为。不计一切摩擦，两棒始终与导轨接触良好，重力加速度为g，求：(1)t时刻C的加速度值；

(2)t时刻a、b与导轨所组成的闭合回路消耗的总电功率。

17．(15分)如图所示，一个质量为m =2.0×10^-11kg，电荷量q = +1.0×10^-5C的带电微粒(重力忽略不计)，从静止开始经U₁=100V电压加速后，水平进入两平行金属板间的偏转电场，偏转电场的电压U₂=100V。金属板长L=20cm，两板间距d =cm。求：

(1)微粒进入偏转电场时的速度v₀大小；

(2)微粒射出偏转电场时的偏转角θ；

(3)若该匀强磁场的宽度为D=10cm，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？

16．(14分)、在倾角为37^o 的足够长的斜面上，一个质量为2kg的物体由静止释放，受到的空气阻力与其速度成正比(f=Kv)，最终物体匀速下滑的速度为2m/s。已知物体与斜面之间的动摩擦因数为μ =0.3， g取10m/s²，求物体沿斜面下滑速度为1m/s时的加速度值。

()

15．(12分)(1)现行高中物理教材的学生实验中，提供了重锤线的是(　 )

A、研究平抛物体的运动　 B、验证机械能守恒定律

C、验证动量守恒定律　　　 D、用单摆测定重力加速度

(2)测量一螺线管两接线柱之间金属丝的长度。器材如下：

A、待测螺线管L(符号)：绕制螺线管金属丝的电阻率m，电阻约为 　　B、螺旋测微器　 　　　　　　　C、电流表G：量程100μA，内阻=500Ω

D、电压表V：量程6V，内阻=4kΩ　　　 E、定值电阻R₀：R₀=50Ω

F、滑动变阻器：全电阻约1k　　　　　 G、电源E：电动势9V，内阻忽略不计

H、电键S一个，导线若干

①实验中用螺旋测微器测得金属丝的直径如图甲所示，其示数为d=　 　　　　　　

②按图乙所示电路测量金属丝的电阻，请在图丙的实物图上连线。

③若测得的金属丝直径用d表示，电流表G的读数用I表示，电压表V的读数用U表示，则由已知量和测得量的符号表示金属丝的长度l= 　　　　　　　　　　　　

14．(12分)测量电源的电动势E及内阻r(E约为6V，r约为1.5Ω)。器材：量程3V的理想电压表V，量程0.6A的电流表A(具有一定内阻)，固定电阻R=8.5Ω，滑线变阻器R′(0--10Ω)，开关S，导线若干。

①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。

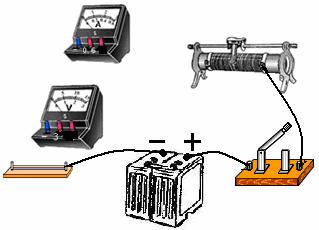

②用笔画线代替导线完成实物连接图。

③实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂。则可以求出E=　　　　　　　　　 ，r=　　　　　　 。(用I₁，I₂，U₁，U₂及R表示)

13．选修3－4：(11分)

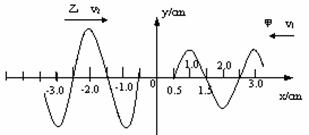

(1)如图所示为两列简谐横波在同一绳上传播在t=0时刻的波形图，已知甲波向左传，乙波向右传. 请根据图中信息判断以下说法正确的是(　 )　

A．两列波的波长一样大

B．甲波的频率f₁比乙波的频率f₂大

C．由于两波振幅不等，故两列波相遇时不会发生干涉现象

D．两列波同时传到坐标原点

E．x=0.2cm处的质点开始振动时的方向向+y方向

F．两列波相遇时会发生干涉且x=0.5cm处为振动加强的点

(2)半径为R的半圆柱形玻璃，横截面如图所示，O为圆心，已知玻璃的折射率为，当光由玻璃射向空气时，发生全反射的临界角为45°.一束与MN平面成45°的平行光束射到玻璃的半圆柱面上，经玻璃折射后，有部分光能从MN平面上射出.求能从MN射出的光束的宽度为多少?

12、利用氦-3()和氘进行的聚变安全无污染，容易控制。月球上有大量的氦-3，每个航天大国都将获取氦-3作为开发月球的重要目标之一。“嫦娥一号”探月卫星执行的一项重要任务就是评估月壤中氦-3的分布和储量。已知两个氘核聚变生成一个氦-3和一个中子的核反应方程是：2H→He+n+3.26 MeV

若有2g氘全部发生聚变，则释放的能量是(N_A为阿伏加德罗常数)(　　 )

A、0.5×3.26 MeV　　 　B、3.26 MeV　 　　　C、0.5N_A×3.26 MeV　　 　　D、N_A×3.26 MeV

高三年级物理下学期模拟考试

物　 理　 试　 题

第Ⅱ卷(非选择题　 共102分)

11、如图所示，在平面直角坐标系中有一个垂直纸面向里的圆形匀强磁场，其边界过原点O和y轴上的点a(0，L)。一质量为m、电荷量为e的电子从a点以初速度v₀平行于x轴正方向射入磁场，并从x轴上的b点射出磁场，此时速度方向与x轴正方向的夹角为60°。下列说法中正确的是(　　 )

A、电子在磁场中运动的时间为　　 B、电子在磁场中运动的时间为

C、磁场区域的圆心坐标为()D、电子在磁场中做圆周运动的圆心坐标为()
