题目列表(包括答案和解析)

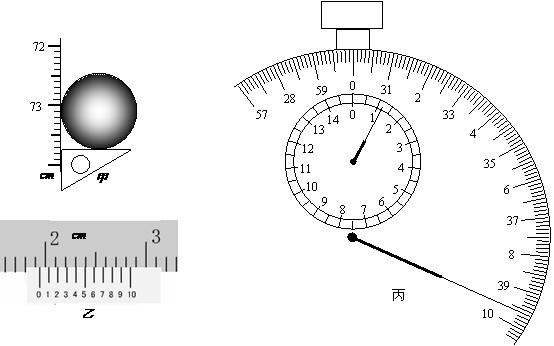

22、(16分)(1)在《用单摆测重力加速度》的实验中,先用刻度尺测出悬点到小球底端的长度如图甲所示,然后用游标卡尺测出小球的直径如图乙所示,再用停表测出单摆完成40次全振动所用的时间如图丙所示。则测出的小球直径________cm,单摆的周期为_______s,单摆的摆长为_________cm.
(2)把电流表改装成电压表的实验中,需要利用如图所示的电路测定电流表的内阻,其主要操作步骤如下:
①接通S,调节R使电流表指针转到满刻度;
②再接通S,调节R使电流表指针偏转到满刻度的一半;
③读出R的阻值,即认为电流表的内阻r=R
现备有如下器材:
A.电流表(量程0-100)
B.电阻箱(范围0-10)
C.电阻箱(范围0-9999)
D.电阻箱(范围0-99999)
E.滑动变阻器(范围0-200)
F.电源(电动势3V,内阻不计)
G.开关和若干导线)
(Ⅰ)电路图中R应选______,R应选_____.(填入所选器材的字母代号)
(Ⅱ)实验中读得R的阻值为100,若将此电流表改装成量程为3V的电压表,应____联个阻值为_______的电阻。
(Ⅲ)若用此改装表去测量一稳恒电压,则测量值和真实值相比_______(填“偏大”或“偏小”)。
21、物理实验中,常用一种叫做“冲击电流计”的仪器测定通过电路的电量.如图所示,探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度.已知线圈的匝数为n,面积为s,线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中,开始线圈平面与磁场垂直,现把探测圈翻转180°,冲击电流计测出通过线圈的电量为q,由上述数据可测出被测磁场的磁感应强度为( )
A.qR/S B.qR/nS
C.qR/2nS D.qR/2S
第II卷(非选择题,共72分)
20、如图所示,实线为电场线,虚线表示等势面,相邻两个等势面之间的电势差相等,有一个运动的正电荷在等势面上某点的动能为20J,运动至等势面上的某一点时的动能变为零,若取为零等势面,则此电荷的电势能为4J时,其动能为(不计重力) ( )
A.16J
B.10J
C.6J
D.4J
19、如图1所示,一质点以坐标原点O为中心位置在y轴上振动,其振幅为0.05m,周期为0.4s.振动在介质中产生的简谐波沿x轴正方向传播,其速度为1.0m/s.计时开始时该质点在坐标原点O,速度方向为y轴正方向.0.2s后此质点立即停止运动,则再经过0.2s后的波形是下面4个图像中的哪个?( )
图1
18、据报道,最近在太阳系外发现了首颗“宜居”行星,其质量约为地球质量的6.4倍,一个在地球表面重量为600N的人在这个行星表面的重量将变为960N。由此可推知,该行星的半径与地球半径之比约为( )
A.0.5 B.2 C.3.2 D.4
17、如图所示,a、b、c是大气层上圆形轨道上运行的三颗人造地球卫星,a、b质量相同且小于c的质量,下面说法中正确的是( )
A.b、c的线速度大小相等且大于a的线速度
B.b、c的向心加速度大小相等且大于a的向心加速度
C.b、c的周期相等且大于a的周期
D.b、c的向心力相等且大于a的向心力
16、一定质量的理想气体,在温度不变的条件下,设法使其压强增大,则在这一过程中( )
A.气体的密度减小 B.气体分子的平均动能增大
C.外界对气体做了功 D.气体从外界吸收了热量
15、下列过程中,可能发生的是( )
A.某工作物质从高温热源吸收20kJ的热量,全部转化为机械能,而没有其他任何影响
B.打开一高压密闭容器,其内气体自发溢出后又自发进去,恢复原状
C.利用其他手段,使低温物体温度更低,高度物体的温度更高
D.将两瓶不同的液体自发接融,然后又自发地各自分开
14、如图所示,轻质光滑滑轮两侧用轻绳连着两个物体A与B,物体B放在水平地面上,A、B均静止。已知A和B的质量分别为mA、mB,绳与水平方向的夹角为θ(θ<900),重力加速度为g,则( )
A.物体B受到的摩擦力可能为零
B.物体B受到的摩擦力为mAgcosθ
C.物体B对地面的压力可能为零
D.物体B对地面的压力为mBg-mAgsinθ
15、如图所示,一个质量为m =2.0×10-11kg,电荷量q = +1.0×10-5C的带电微粒(重力忽略不计),从静止开始经U1=100V电压加速后,水平进入两平行金属板间的偏转电场中,上板带正电。金属板长L=20cm,两板间距d =10cm。求:
(1)微粒进入偏转电场时的速度v0是多大?
(2)若微粒射出偏转电场时的偏转角为θ=30°,并接着进入一个方向垂直于纸面向里的匀强磁场区,则两金属板间的电压U2是多大?
(3)若该匀强磁场的宽度为D =10cm,为使微粒不会由磁场右边射出,该匀强磁场的磁感应强度B至少多大?
