10．(15分)如图所示，质量为m的木块，用光滑细绳拴着，置于很大的水平转盘上，细绳穿过转盘中央的细管，与质量也为m的小球相连，木块的最大静摩擦力为其重力的m倍(m＝0．2)，当转盘以角速度w＝4弧度/秒匀速转动时，要保持木块与转盘相对静止，木块转动的轨道半径的范围是多少？(g取10m/s²)

9．(19分)

(Ⅰ)(15分)下图是用来测量未知电阻R_x的实验电路的实物连线示意图，图中R_x是待测电阻，阻值约为几kΩ；E是电池阻，电动势6V，内阻不计；V是电压表，量程3V，内阻r=3000Ω；R是电阻箱，阻值范围0-9999Ω；R₁是滑动变阻器，S₁和S₂是单刀单掷开关。

　　 主要的实验步骤如下：

　　 ①连好电路后，合上开关S₁和S₂，调节滑动变阻器的滑片，使得电压表的示数为3.0V。

　　 ②合上开关S₁，断开开关S₂，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5V。

　　 ③读出电阻箱的阻值，并计算求得未知电阻R_x的大小。

　　 ④实验后整理仪器。

(1)根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与实物连线图相符。

(2)可供选择的滑动变阻器有：

　　 滑动变阻器A；最大阻值100Ω，额定电流0.5A

　　 滑动变阻器B；最大阻值20Ω，额定电流1.5A

　　 为了使实验测量值尽可能地准确，实验应选用的滑动变阻器是　　　　　　 。

(3)电阻箱的旋钮位置如图所示，它的阻值是　　　　　　　　　　 。

(4)未知电阻R_x=　　　　　　　　 。(2位有效数字)

(5)测量值与真实值相比较，测量值比真实值　　　　　 。(填“偏大”、“相等”或“偏小”)

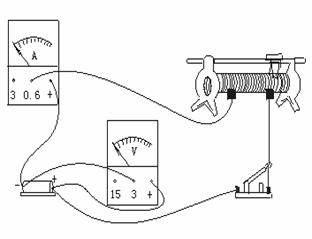

(Ⅱ)(4分)某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围

0 Ω-20 Ω，连接电路的实物图如图所示。指出该学生接线中错误的和不规范的做法是

A．滑动变阻器，不起变阻作用　　　　　　

B．电流表接线有错

C．电压表量程选用不当　　　　　　　

D．电压表接线有错

8．在如图11-3-11所示的匀强磁场中，有一束质量不同、速度不同的一价正离子，从同一点P沿垂直于磁场的同一方向射入磁场，它们中能到达图中同一点Q的粒子必须具有(重力不计)

A．相同的速度　　　　　 　　　　　　　　　　　　　　 B．相同的质量

C．相同的动量　　　　　 　　　　　　　　　　　　　　 D．相同的动能

7．一束质子以不同的速率沿图示方向飞入横截面是一个正方形的，方向垂直纸面向里的匀强磁场中，则下列说法中正确的是

A．在磁场中运动时间越长的质子，其轨迹线一定越长

B．在磁场中运动时间相同的质子，其轨迹线一定重合

C．在磁场中运动时间越长的质子，其轨迹所对圆心角一定越大

D．速率不同的质子，在磁场中运动时间一定不同

6．传感器是把非电学量(如温度、速度、压力等)的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用．右图是一种测量液面高度h的电容式传感器的示意图。从电容C大小的变化就能反映液面的升降情况。关于两者关系的说法中正确的是

A．C减小表示h减小

B．C减小表示h增大

C．C增大表示h减小

D．C的变化与h变化无直接关系

5．如图所示，x轴上方有垂直纸面向里的匀强磁场。有两个质量相同，电荷量也相同的带正、负电的离子(不计重力)，以相同速度从O点射入磁场中，射入方向与x轴均夹θ角.则正、负离子在磁场中　

A．运动时间相同　

B．运动轨道半径相同　

C．重新回到x轴时速度大小和方向均相同　

D．重新回到x轴时距O点的距离相同　

4．设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图所示，　 已知一离子在电场力和洛仑兹力的作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽略重力，以下说法中正确的是 ：

　 A．这离子必带正电荷 　　　 B．A点和B点位于同一高度

　 C．离子在C点时速度最大 　　D．离子到达B点后，将沿原曲线返回A点

3．一条形磁铁静止在斜面上，固定在磁铁中心的竖直上方的水平导线中通 有垂直纸面向里的恒定电流，如图所示。若将磁铁的N极位置与S极位置对调后，仍放在斜面上原来的位置，则磁铁对斜面的压力F和摩擦力f的变化情况分别是

A．F增大，f减小　　 B．F减小，f增大

C．F与f都增大　　　 D．F与f都减小

2．有一列横波沿弹性绳传播，某时刻绳上的质点A向上运动到振幅位置时，在它的右方相距0.3m处的质点刚好向下运动到最大位移处，已知此波的波长大于0.15m，则此波的波长可能为：

A．0.4m　　　　　　　　　　　　　　 B．0.1m　　　

C．0.2m　　　　　　　　　　　　　　 D．0.3m

1．下列叙述正确的是　

A．气体压强越大，分子的平均动能越大

B．自然界中进行的涉及热现象的宏观过程都具有方向性

C．外界对气体做正功，气体的内能一定增大

D．温度升高，物体内每个分子的热运动速率都增大
