题目列表(包括答案和解析)
6.如图所示,一理想变压器原副线圈匝数之比为5∶1,原线圈端输入交流电压u=311sin100πt V,电阻R=44Ω,电流表和电压表对电路的影响忽略不计.下列说法中正确的是
A. 电压表V1的示数约为311V
B.电流表A1的示数约为0.20A
B. 电压表V2的示数约为44V
D.电流表A2的示数约为1.4A
5.如图所示是某电热水器的温控电路原理图,其核心是中间的门电路,该门电路的输出端与继电器相连,当门电路输出端输出高电压时,继电器闭合,热水器加热.Rt为热敏电阻,温度越高电阻越小.R1是调温电阻,其作用是预设水温的高低.A、B为两个接触端,当水箱内水加至与A、B两个接触端接触时,A、B间就导通,导通时A、B间电阻很小.则下列关于门电路的判断和调温电阻作用的说法中正确的是
A.是与门电路,增大R1的阻值可以调高预设的水温
B.是与门电路,减小R1的阻值可以调高预设的水温
C.是或门电路,增大R1的阻值可以调高预设的水温
D.是或门电路,减小R1的阻值可以调高预设的水温
4.一物体在粗糙的水平面上受到水平拉力作用,在一段时间内的速度随时间变化情况如右图所示.则拉力的功率随时间变化的图象可能是下图中的(g取10m/s2)
3.如图所示,金属棒ab置于水平放置的光滑框架cdef上,棒与框架接触良好,匀强磁场垂直于ab棒斜向下.从某时刻开始磁感应强度均匀减小,同时施加一个水平外力F使金属棒ab保持静止,则F
A. 方向向右,且为恒力
B.方向向右,且为变力
C.方向向左,且为变力
D.方向向左,且为恒力
2.台球以速度v0与球桌边框成a角撞击O点,反弹后速度为v1,方向与球桌边框夹角仍为a,如图所示.如果v1<v0,OB垂直于桌边,则下列关于桌边对小球的弹力方向的判断中正确的是
A.可能沿OA方向 B.一定沿OB方向
C.可能沿OC方向 D.可能沿OD方向
1.一带电粒子射入一正点电荷的电场中,运动轨迹如图所示,粒子从A运动到B,则下列说法中正确的是
A.粒子带正电
B.粒子的动能一直变大
C.粒子的加速度先变小后变大
D.粒子在电场中的电势能先变小后变大
16.(14分)如图所示,可视为质点的三物块A、B、C放在倾角为300、长L=2m的固定斜面上,物块与斜面间的动摩擦因数μ=,A与B紧靠在一起,C紧靠在固定挡板上,三物块的质量分别为mA=0.80kg、mB=0.64kg、mC=0.50kg,其中A不带电,B、C的带电量分别为qB=+4.0×10-5C、qC=+2.0×10-5C且保持不变,开始时三个物块均能保持静止且与斜面间均无摩擦力作用.如果选定两点电荷在相距无穷远处的电势能为0,则相距为r时,两点电荷具有的电势能可表示为.现给A施加一平行于斜面向上的力F,使A在斜面上作加速度a=1.5m/s2的匀加速直线运动,经过时间t0,力F变为恒力,当A运动到斜面顶端时撤去力F.已知静电力常量k=9.0×109N·m2/C2,g=10m/s2.求:
(1)未施加力F时物块B、C间的距离;
(2)t0时间内A上滑的距离;
(3)t0时间内库仑力做的功;
(4)力F对A物块做的总功.
15.(14分)如图所示,一玩滚轴溜冰的小孩(可视作质点)质量为m=30kg,他在左侧平台上滑行一段距离后平抛,恰能无碰撞地沿圆弧切线从A点进入光滑竖直圆弧轨道,并沿轨道下滑,A、B为圆弧两端点,其连线水平.已知圆弧半径为R=1.0m,对应圆心角为θ=1060,平台与AB连线的高度差为h=0.8m.(计算中取g=10m/s2,sin530=0.8,cos530=0.6)求:
(1)小孩平抛的初速度
(2)小孩运动到圆弧轨道最低点O时对轨道的压力
14.(14分)如图所示,电源电动势E=10V,内电阻r=1.0Ω,电阻R1=5.0Ω、R2=8.0Ω、R3=2.0Ω、R4=6.0Ω,R5=4.0Ω,水平放置的平行金属板相距d=2.4cm,原来单刀双掷开关S接b,在两板中心的带电微粒P处于静止状态;现将单刀双掷开关S迅速接到c,带电微粒与金属板相碰后即吸附在金属板上,取g=10m/s2,不计平行板电容器充放电时间,求带电微粒在金属板中的运动时间.

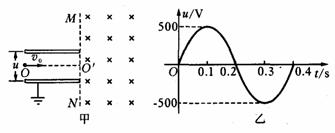

13.(14分)如图甲所示,水平放置的上、下两平行金属板,板长约为0. 5 m,板间电压u随时间t呈正弦规律变化,函数图象如图乙所示.竖直虚线MN为两金属板右边缘的连线,MN的右边为垂直纸面向里的匀强磁场,磁感应强度为B,现在带正电的粒子连续不断的以速度v0=2×105 m/s沿两板间的中线从O点平行金属板射入电场中.已知带电粒子的荷质比为,粒子的重力和粒子间的相互作用力均忽略不计.
(1)设t=0. 1 s时刻射入电场的带电粒子恰能从平行金属板右边缘射出电场,进入磁场.求该带电粒子射出电场时速度的大小?
(2)对于t=0. 3 s时刻射入电场的粒子,设其射入磁场的入射点和从磁场射出的出射点的间距为d,试用题中所给物理量的符号(v0 、m、q、B)表示d.
