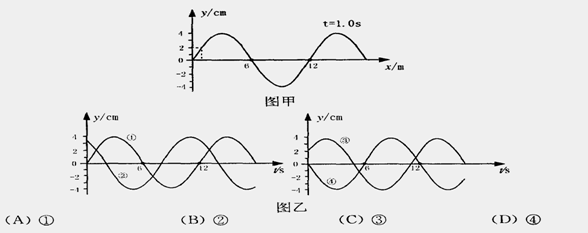

18.如图甲所示是t =1.0 s 时向x轴负方向传播的平面简谐波的图象，已知波速 v = 1.0m / s ．则 x =1 . 0m 处的质点的振动图象是图乙中的

17.如图所示，有一理想变压器，原线圈与副线圈的匝数比为n.原线圈接在电压为U的交流电源上，副线圈上接有一个交流电流表和一个电动机.电动机线圈电阻为R。当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升。下列判断正确的是　 (　　 )

A．原线圈中的电流为nI　　

B. 变压器的输入功率为UI/n.

C. 电动机消耗的功率为I²R　

D. 电动机两端电压为IR

16. 下列说法正确的是 (　　 )　　　　　　　　　 　　　　　　　　　　　　　　　　

A．气体的温度升高时，是所有分子的速率都增大

B．盛有气体的容器作减速运动时，容器中气体的内能随之减小

C．密封在容器中气体的压强，是由大量气体分子频繁地碰撞器壁所产生的

D．只要对内燃机不断改进，就可以把内燃机得到的全部内能转化为机械能

15.对下列规律理解正确的是

A．“”只适用于匀速圆周运动 ，“”只适用于匀速直线运动　　　　　　　　　　　　　　　

B．“U=Ed” 只适用于匀强电场中的计算或推理，说明U_AB与q有关

C．“在各个连续相等的时间T内，△S=S₂-S₁=S₃-S₂=- - -=Sn-Sn-₁= aT²”只适用于初速度为零的匀加速直线运动

D．“第1个、第2个、第3个、- - -、第n个T时间内的位移S₁：S₂：S₃：---：S_n =1：3：5：---：(2n-1)”只适用于初速度为零的匀加速直线运动

14.用比值法定义物理量是物理学中一种常用的方法．下面四个物理量都是用比值法定义的，其中定义式正确的是　　

A．电容C=　　 B．磁感应强度B=　

　C．电场强度E=　 D．电阻R=

22.(16分)

(1)光电计时器是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，，b分别是光电门的激光发射和接收装置，当有物体从，b间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置测量滑块和木块间的动摩擦因数，图中MN是水平桌面，Q是木板与桌面的接触点，l和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出，此外在木板顶端的P点还悬挂着一个铅锤.让滑块从木板的顶端滑下，光电门1，2各自连接的计时器显示的挡光时间分别为5.0×10^-2s和2．O×10^-2s．用游标卡尺测量小滑块的宽度d，如图丙所示．请你回答以下问题：

①m滑块的宽度d=　　　　　 cm；

②滑块通过光电门1的速度　　　　　 m／s，滑块通过光电门2的速度 　　m／s．

③若仅提供一把米尺，已知当地的重力加速度为g，为完成测量，除了研究，外，还需测量的物理量是　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　

　 　　　　　　　　　　　　(说明各量的物理意义，同时指明代表物理量的字母)．

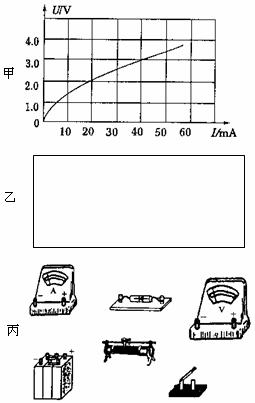

(2)发光二极管是目前很多电器指示灯用的电子元件。某厂提供的某种型号的发光二极管的伏安特性曲线如图甲所示。

　 ①该型号发光二极管的正向电阻随两端电压的增大而(　　 )

　　　 A．不断增加　 　　　　 B．不断减小　 　　　

　　　 C．先增加后不变　 D．先减小后不变

　 ②该型号发光二极管的电压为3.0V时，它的电阻值为 　　　　　　Ω。

　 ③为验证这种元件的伏安特性曲线与厂家提供的是否相符，现用实物图丙中所示器材进行实验，其中电流表内阻为50Ω，电压表内阻为20kΩ，在图乙方框中画出实验电路图，并将实物图连接成实验电路。

计算题

23(16分)如图所示，PQ是水面下h处水平固定的轨道，轨道上A点有一个可发出红色细光束的光源，且细光束射到正上方水面的O点。从某时刻开始，光源沿PQ轨道向右做初速度为0的匀加速运动，光源运动过程中发光方向一直指向O点，经时间t光源发出的光恰好在水面上方消失。已知水对红光的折射率为n ，真空中光速为c 。求：

(1)红光在水中的传播速度为多少？

(2)光源运动的加速度大小为多少？

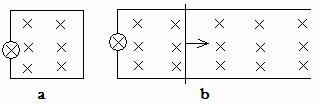

24(18分)、a图的矩形线框为10匝，面积为1m²，线框处于垂直线圈平面的匀强磁场B₁中，B₁= 0.5T。b图为两根水平平行导轨，距离为 L=1m ，磁感应强度为B₂=2T的匀强磁场垂直导轨平面，一根金属棒垂直放在导轨上，棒的质量为m=1kg，与导轨间动摩擦因数为0.2，用水平向右的恒力F=3N拉金属棒，当金属棒以2m/s的速度匀速运动时灯恰好正常发光。线框和导轨电阻均不计，金属棒电阻为r=2Ω ，a、b图中的两支灯泡完全相同，取g=10m/s²。求：

(1)灯泡的电阻多大？

(2)为了使a图中的灯泡也正常发光，可以让匀强磁场均匀增加，则增加5s时磁感应强度的大小为多少？

25(22分)、如图所示，P、Q两物块放在光滑绝缘水平面上，它们之间有一个用细线拴住的绝缘弹簧，物块与弹簧接触但不连接，P、Q的质量分别为m₁、m₂ ，m₁=2m₂ ，Q带电量为-q 。将细绳烧断，P被弹开后进入半径为R的竖直光滑半圆形轨道，并恰能通过最高点D，Q被弹开后滑上一个倾角为θ的绝缘斜面，Q与斜面间的动摩擦因数为μ，虚线右侧有竖直向下的匀强电场，电场强度大小为E。求：

(1)P物块被弹开过程中，弹簧对P物块的冲量大小为多少？

(2)Q物块沿斜面向上运动到它所能达到的最大高度的一半位置时，速度大小为多少？

(3)在Q物块沿斜面向上运动过程中，机械能可能守恒吗？若你认为不可能守恒，请简要说明原因。若你认为可能守恒，请你论述守恒需要的条件。

21．某离子速度选择器的原理如图所示，半径为10cm的圆柱形桶内有磁感应强度为T的匀强磁场，方向平行于轴线，在圆柱桶某一直径两端开有小孔，作为入射孔和出射孔．离子束以不同角度入射，会有不同速度的离子束射出．现有一离子源发射荷质比为2×C/kg的阳离子，且离子束中速度分布连续．当角q ＝45°，出射离子速度v的大小是

A．m/s　

B．m/s　

C．m/s　　

D．m/s

第二卷

实验题

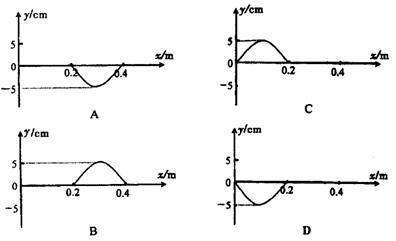

20．如图所示，一质点以坐标原点O为中心位置在y轴上振动，其振幅为0.05m，周期为0.4s．振动在介质中产生的简谐波沿x轴正方向传播，其速度为1.0m/s．计时开始时该质点在坐标原点O，速度方向为y轴负方向．0.2s后此质点立即停止运动，则再经过0.2s后的波形是

19．如图所示，这是工业生产中光电控制设备用到的光控继光器的示意图，它由电源、光电管、放大器、电磁继电器等几部分组成，当用绿光照射光电管的阴极K时，可以发生光电效应，则下列说法正确的是

A．b端应是电源的正极

B．放大器的作用是将光电管中产生的电流放大后，使铁芯M磁化，将衔铁N吸住

C．若增大绿光的照射强度，光电子最大初动能增大

D．改用红光照射光电管阴极K时，电路中也一定有光电流

18.如图甲所示，静止在水平地面上的绝热气缸内用绝热活塞封闭着一定质量的理想气体，气体的体积为v₁，温度为T₁，压强为P₁，内能为E₁ 。 现将气缸倒置并用绳悬挂起来处于静止状态，如图乙所示，此时，气体的体积为v₂，温度为T₂，压强为P₂，内能为E₂ 。下面说法正确的是

A　 P₂>P₁　 ，v₂>v₁

B　 v₁>v₂　 ，T₁>T₂

C　 T₂>T₁ ，E₂>E₁

D　 E₁ >E₂ ，P₁>P₂
