11、(6分)如图所示，(a)图中两根导轨不平行，而(b)图中两根导轨平行，金属棒MN在导轨上均向右匀速平动，在金属棒在运动过程中，将观察到L₁ 　　　　　；L₁ 　　　　　。(填“发光”或“不发光”)

10、(5分)用游标卡尺测量某一物体的厚度，如图所示，正确的读数是　　　　 cm．　

9、我国于2007年10月24日发射的“嫦娥一号”探月卫星简化后的路线示意图如图所示。卫星由地面发射后，经过发射轨道进入停泊轨道，然后在停泊轨道经过调速后进入地月转移轨道，再次调速后进入工作轨道，卫星开始对月球进行探测。已知地球与月球的质量之比为a，卫星的停泊轨道与工作轨道的半径之比为b，卫星在停泊轨道与工作轨道上均可视为做匀速圆周运动，则：

A．卫星在停泊轨道和工作轨道运行的速度之比为

B．卫星在停泊轨道和工作轨道运行的周期之比为

C．卫星在停泊轨道和工作轨道运行的向心加速度之比为

D．卫星在停泊轨道运行的速度大于地球的第一宇宙速度

第Ⅱ卷(非选择题 　共89分)

8、如图所示，真空中两点电荷A、B带电量分别为+2Q和-Q，0点为连线的中点，a、b两点都在它们之间的连线上，c、d两点在AB连线的中垂线上。已知oa=ob，a、b两点的场强分别为E_a、E_b；oc>od，c、d两点的电势分别为、。则下列说法正确的是

A．E_a<E_b　　　　　　 B．E_a>E_b　　　 C．_c>_d 　　　　　　　 D．_c<_d

7、如图所示，图中的四个电表均为理想电表，当滑线变阻器滑动触点P向右端移动时，下面说法中正确是

A．伏特表V₁的读数减小，安培表A₁的读数增大

B．伏特表V₁的读数增大，安培表A₁的读数减小

　　 C．伏特表V₂的读数减小，安培表A₂的读数增大

D．伏特表V₂的读数增大，安培表A₂的读数减小

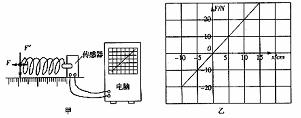

6、如图甲所示，一个弹簧一端固定在传感器上，传感器与电脑相连. 当对弹簧施加变化的作用力(拉力或压力)，在电脑上得到了弹簧长度的形变量与弹簧的弹力大小的关系图象(如图乙)， 则下列判断正确的是　　　　　　　

A．弹簧的弹力和弹簧的长度成正比 B．弹簧长度的增加量与对应的弹力增加量成正比

C．该弹簧的劲度系数是200N/m　 　 D．该弹簧受到反向压力时，劲度系数不变

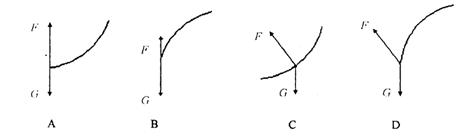

5、如图所示，在一次救灾工作中，一架离水面高为H m，沿水平直线飞行的直升飞机A，用悬索(重力可忽略不计)救护困在湖水中的伤员B，在直升飞机A和伤员B以相同的水平速率匀速运动的同时，悬索将伤员吊起。设经t s时间后，A、B之间的距离为 m，且=H-t²。则在这段时间内关于物体B的受力情况和运动轨迹正确的是下列哪个图？

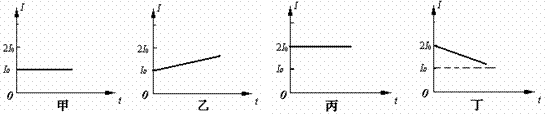

4、压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I₀，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中不正确的是 　

A．甲图表示电梯可能做匀速直线运动　　　 B．乙图表示电梯可能做匀加速上升运动　

C．丙图表示电梯可能做匀加速上升运动　　 D．丁图表示电梯可能做变减速下降运动

3、有一个小型发电机，机内的矩形线圈匝数为100匝，电阻为0.5Ω。线圈在匀强磁场中，以恒定的角速度绕垂直于磁场方向的固定轴转动。穿过每匝线圈的磁通量Φ随时间的变化规律如图所示。由此可知发电机电动

势瞬时值表达式为

　 A．e =3.14sinπt(V)　　　　　

B．e =3.14costπt(V)

C．e =314sin100πt(V)　　　　

D．e =314cos100πt(V)

2、如图所示是由基本逻辑电路构成的一个公路路灯自动控制电路，图中虚线框内M是一只感应元件，虚线框N中使用的是门电路．则

A．M为光敏电阻，N为与门电路

B．M为光敏电阻，N为非门电路

C．M为热敏电阻，N为非门电路

D．M为热敏电阻，N为或门电路
