题目列表(包括答案和解析)
4.如图所示,质量为m的小球用水平轻弹簧系住,并用倾角为30°的光滑木板AB托住,小球恰好处于静止状态.当木板AB突然向下撤离的瞬间,小球的加速度大小为( )
A.0
B.
C.g
D.
3.如图所示电路中,将三个同样规格的灯泡接入电路中,当将滑动变阻器上的滑动头从开始的中点位置向右移动时,三个灯泡消耗功率的变化情况是( )
A.L1减小 B.L2增大
C.L2减小 D.L3增大

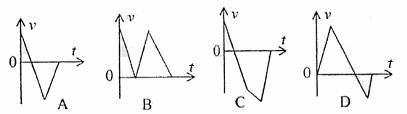

2.某人在静止的湖面上竖直上抛一小铁球,小铁球上升到最高点后自由下落,穿过湖水并陷入湖底的淤泥中一段深度。不计空气阻力,取向上为正方向,在下边v-t图象中,最能反映小铁球运动过程的速度--时间图线是( )
1.如图所示,猎人非法猎猴,用两根轻绳将猴子悬于空中,猴子处于静止状态。以下相关说法正确的是:
A.猴子受到三个力的作用
B.绳拉猴子的力和猴子拉绳的力相互平衡
C.地球对猴子的引力与猴子对地球的引力是一对作用力和反作用力
D.人将绳子拉得越紧,猴子受到的合力越大
17、(16分)如图所示,倾角为370的光滑绝缘的斜面上放着M=1kg的导轨abcd,ab∥cd。另有一质量m=1kg的金属棒EF平行bc放在导轨上,EF下侧有绝缘的垂直于斜面的立柱P、S、Q挡住EF使之不下滑,以OO′为界,斜面左边有一垂直于斜面向下的匀强磁场。右边有平行于斜面向下的匀强磁场,两磁场的磁感应强度均为B=1T,导轨bc段长L=1m。金属棒EF的电阻R=1.2Ω,其余电阻不计,金属棒与导轨间的动摩擦因数μ=0.4,开始时导轨bc边用细线系在立柱S上,导轨和斜面足够长,当剪断细线后,试求:
(1)求导轨abcd运动的最大加速度;
(2)求导轨abcd运动的最大速度;
(3)若导轨从开始运动到最大速度的过程中,流过金属棒EF的电量q=5C,则在此过程中,系统损失的机械能是多少?(sin370=0.6)
16、(16分)如图所示,两个光滑的定滑轮的半径很小,表面粗糙的斜面固定在地面上,斜面的倾角为θ=30°。用一根跨过定滑轮的细绳连接甲、乙两物体,把甲物体放在斜面上且连线与斜面平行,把乙物体悬在空中,并使悬线拉直且偏离竖直方向α=60°。现同时释放甲乙两物体,乙物体将在竖直平面内振动,当乙物体运动经过最高点和最低点时,甲物体在斜面上均恰好未滑动。已知乙物体的质量为m=1㎏,若取重力加速度g=10m/s2。求:甲物体的质量及斜面对甲物体的最大静摩擦力。
15、(14分)一宇宙人在太空(万有引力可以忽略不计)玩垒球,辽阔的太空球场半侧为匀强电场,另半侧为匀强磁场,电场和磁场的分界面为垂直纸面的平面,电场方向与界面垂直,磁场方向垂直纸面向里,电场强度大小为E=100V/m,宇宙人位于电场一侧距界面为h=3m的P点,O为P点至界面垂线的垂足,D点位于纸面上O点的右侧,OD与磁场的方向垂直,垒球的质量m=0.1kg,电量q=-0.05C,宇宙人从P点以初速度v0=10m/s平行于界面投出垒球,要使垒球第一次通过界面时就击中D点,且能回到出发点P,求:
(1)O、D两点之间的距离d。
(2)垒球从抛出到第一次回到P点的时间t。
(计算结果保留三位有效数字)
14、(14分)图甲为某同学研究自感现象的实验电路图,用电流传感器显示器各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0 W,定值电阻R=2.0 W,AB间电压U=6.0 V。开关S原来闭合,电路处于稳定状态,在t1=1.0×10–3 s时刻断开关S,此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。
(1)求出线圈L的直流电阻RL;
(2)在图甲中用箭头标出断开开关后通过电灯的电流方向;
(3)在t2=1.6×10–3 s时刻线圈L中的感应电动势的大小是多少?

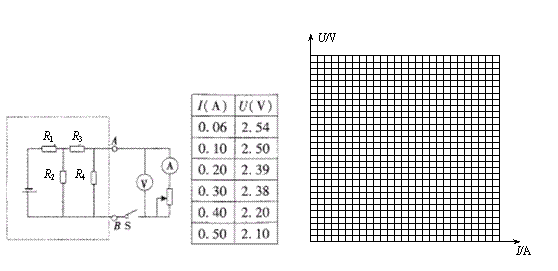

13、(9分)虚线方框内是由电阻、电源组成的线性网络电路,为了研究它的输出特性,将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间.开关S闭合后,实验中记录的6组电流表的示数I、电压表的示数U如下表所示.
(1)试根据这些数据在下面的坐标纸上画出U-I图线.
(2)若将方框内的电路等效成电动势为E、内电阻为r的电源,从图线上求出电源的电动势E= V,内电阻r= Ω.(保留两位有效数字,下同)
(3)若电流表内阻为0,当滑动变阻器的滑片移至最上端时,电流表示数是 A.
(4)在滑动变阻器滑片移动过程中,滑动变阻器的最大功率是 W.
12、(9分)如图所示,是某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验,图中是小车在一条橡皮筋作用下弹出,沿木板滑行的情形,这时,橡皮筋对小车做的功记为W. 当我们用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时,每次橡皮筋都拉伸到同一位置释放. 小车每次实验中获得的速度由打点计时器所打的纸带测出.
(1)除了图中的已给出的实验器材外,还需要的器材有 ;
(2)实验时为了使小车只在橡皮筋作用下运动,应采取的措施是 ;
(3)每次实验得到的纸带上的点并不都是均匀的,为了测量小车获得的速度,应选用纸带的 部分进行测量;
(4)下面是本实验的数据记录表,请将第2次、第3次……实验中橡皮筋做的功填写在对应的位置;
|
橡皮筋做的功 |
10个间隔的距离S(m) |
10个间隔的时间T(s) |
小车获得的速度vn(m/s) |
小车速度的平方vn2(m/s)2 |
1 |
W |
0.200 |
0.2 |
|
|
2 |
|
0.280 |
0.2 |
|
|
3 |
|
0.300 |
0.2 |
|
|
4 |
|
0.400 |
0.2 |
|
|
5 |
|
0.450 |
0.2 |
|
|
(5)从理论上讲,橡皮筋做的功Wn和物体速度vn变化的关系应是Wn∝ . 请你运用数据表中测定的数据在下图所示的坐标系中作出相应的图象验证理论的正确性;
(6)若在实验中你做出的图线与理论的推测不完全一致,你处理这种情况的做法是:
.
