7.A、B是电场中的同一条直线形电场线上的两点．若将一个带负电的点电荷从A点由静止释放，它在沿电场线从A向B运动过程中的速度图象如图所示．比较A、B两点的电势U和场强E，下列说法中正确的是：

A.U_A>U_B，E_A> E_B 　　　　　B.U_A>U_B，E_A< E_B

C.U_A<U_B，E_A< E_B　D.U_A<U_B，E_A> E_B

6.平行板电容器和电源、电阻、电键串联，组成如图所示的电路．接通开关K，电源即给电容器充电：

A.保持K接通，减小两极板间的距离，则两极板间电场的电场强度减小

B.保持K接通，在两极板间插入一块介质，则极板上的带电量不变

C.充电结束后断开K，减小两极板间的距离，则两极板间的电势差减小

D.充电结束后断开K，在两极板间插入一块介质，则极板上的电势差增大

5.图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8 eV时，它的动能应为：

A. 8 eV　 　　　　　B. 13 eV　 　

C. 20 eV　　　　　 D. 34 eV

4.如图所示是空间某一电场中的一条电场线．M、N是该电场线上的两点．下列说法中正确的是：　　　

A.该电场一定是匀强电场

B.比较M、N两点的场强大小，一定有E_M >E_N

C.比较同一个试探电荷在M、N两点受到的电场力，一定有F_M <F_N

D.比较电子在M、N两点的电势能，一定有E_M>E_N

3.设电子在运动过程中只受电场力作用．在下述的哪一种电场中可能出现以下情况：只要给电子一个适当的初速度它就能始终沿同一条电场线运动；而给电子另一个适当的初速度它就能始终沿某一个等势面运动：

A.正点电荷产生的电场　　　　　 B.负点电荷产生的电场

C.匀强电场　　　　　　　　　　 D.等量异种点电荷产生的电场

2.一个质子和一个α粒子(氦原子核)原来相隔一定距离．若同时从静止释放它们，它们仅在相互间的电场力作用下开始运动，则在它们的运动过程中不发生变化的物理量是：

A.它们的总动能　　 B.各自的加速度　　 C.它们的总动量　　　 D.它们的电势能

1.如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它这条有向线段应是：

A.F₁　　　　　 B.F₂　　　　 C.F₃　　　　 D.F₄

16．(14分)如图所示，平行金属导轨竖直放置，仅在虚线MN下面的空间存在着磁感应强度随高度变化的磁场(在同一水平线上各处磁感应强度相同)，磁场方向垂直纸面向里导轨上端跨接一定值电阻R，质量为m的金属棒两端各套在导轨上并可在导轨上无摩擦滑动，导轨和金属棒的电阻不计，将导轨从O处由静止释放，进入磁场后正好做匀减速运动，刚进入磁场时速度为v，到达P处时速度为v/2，O点和P点到MN的距离相等，求：

　 (1)求金属棒在磁场中所受安培力F₁的大小；

　 (2)若已知磁场上边缘(紧靠MN)的磁感应强度为B₀，求P处

磁感应强度B_P；

　 (3)在金属棒运动到P处的过程中，电阻上共产生多少热量？

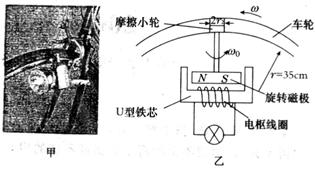

15．(12分)如图甲所示是一种自行车上照明用的车头灯，图乙是这种车头灯发电机的结构示意图，转轴的一端装有一对随轴转动的磁极，另一端装有摩擦小轮．电枢线圈绕在固定的U形铁芯上，自行车车轮转动时，通过摩擦小轮带动磁极转动，使线圈中产生正弦交变电流，给车头灯供电．已知自行车车轮半径cm，摩擦小轮半径cm，线圈有n=800匝，线圈横截面积S=20cm²，总电阻R₁=40Ω,旋转磁极的磁感应强度B=0.010T，车头灯电阻R₂=10Ω.当车轮转动的角速度=8rad/s时，求：

　 (1)发电机磁极转动的角速度；

　 (2)车头灯中电流的有效值．

14．(12分)如图所示，和为两平行的光滑轨道，其中和部分为处于水平面内的导轨，与a^/b的间距为与间距的2倍，、部分为圆弧形导轨，水平导轨部分处于竖直向上的匀强磁场中，圆弧形导轨部分处于匀强磁场外。在靠近aa＇和cc＇处分别放着两根金属棒MN、PQ，质量分别为和m。为使棒PQ沿导轨运动，且通过半圆轨道的最高点ee＇，在初始位置必须至少给棒MN以多大的冲量？设两段水平面导轨均足够长，PQ出磁场时MN仍在宽导轨道上运动。
