3. 两束不同频率的单色光a、b从空气射入水中，发生了图2所示的折射现象(>)。下列结论中正确的是(　　　 )

A．光束b的频率比光束a低

B．在水中的传播速度，光束a比光束b小

C．水对光束a的折射率比水对光束b的折射率小

D．若光束从水中射向空气，则光束b的临界角比光束a的临界角大

2．下列关于多普勒效应的说法正确的是　 (　　 )

A．若声源向观察者靠近，则声源发出声波的频率变小

B．若声源向观察者靠近，则声察者接收到声波的频率变大

C．观察者远离波源，则波源发出声波的频率变小

D．若波源与观察者相互靠近，则观察者接收到声波的频率变小

1．下面说法正确的是(　　 )　

A．波的传播一定需要介质　　　　　

B．变化的电场一定产生变化的磁场

C．光从空气进入水里时，如果入射角大于临界角会发生全反射

D．周期性变化的电场一定产生周期性变化的磁场

12．利用如图所示电路测量一量程为300 mV的电压表的内阻R_V, R_V约为300Ω．某同学的实验步骤如下：

①按电路图正确连接好电路，把滑动变阻器R的滑片P滑到a端，闭合开关S₂，并将电阻箱R₀的阻值调到较大；

②闭合开关S₁，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；

③保持开关S₁闭合和滑动变阻器滑片P的位置不变，断开开关S₂，调整电阻箱R₀的阻值大小，使电压表的指针指到满刻度的一半；读出此时电阻箱R₀的阻值，即等于电压表内阻R_V.

实验所提供的器材除待测电压表、电阻箱(最大阻值999. 9Ω)、电池(电动势约1. 5 V，内阻可忽略不计)、导线和开关之外，还有如下可供选择的实验器材：

A.滑动变阻器(最大阻值150Ω);　 B.滑动变阻器(最大阻值10Ω);

C.定值电阻(阻值约20Ω) ;　　　 D.定值电阻(阻值约200Ω).

根据以上设计的实验方法，回答下列问题：

(1)为了使测量比较精确，从可供选择的实验器材中，滑动变阻器R应选用　　　 ．定值电阻R'应选用　　　　 (填序号)．

(2)对于上述测量方法，从实验原理分析可知，在测量无误的情况下，实际测出的电压表内阻的测量值R_测 　　　真实值R_V(填“大于”、“小于”或“等于”)，且在其他条件不变的情况下，若R越大，其测量值R_测的误差就越　　　 (填“大”或“小”)

11．有一根细长而均匀的金属管线样品，横截面如图所示．此金属材料重约1-2 N，长约为30 cm，电阻约为10Ω．已知这种金属的电阻率为，密度为．因管内中空部分截面积形状不规则，无法直接测量，请设计一个实验方案，测量中空部分的截面积S₀，现有如下器材可选：

A．毫米刻度尺　　　　　　　　 B．螺旋测微器

C．电流表(600 mA,1. 0Ω)　　 D．电流表(3 A,0. 1Ω)

E．电压表(3 V,6 kΩ)　　　　　 F．滑动变阻器(2 kΩ,0. 5 A)

G．滑动变阻器(10 Ω,2 A)　　 H．蓄电池(6 V,0.05Ω)

I．开关一个，带夹子的导线若千．

(1)除待测金属管线外，还应选用的器材有　　　　　　　　 　(只填代号字母)．

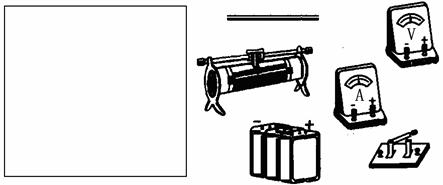

(2)在图中画出你所设计方案的实验电路图，并把所选仪器连成实际测量电路．

(3)实验中要测量的物理量有：　 　　　　　　，计算金属管线内部空间截面积S₀的表达式为S₀=　　　　　　 　。

10．一电子在匀强磁场中，以固定的正电荷为圆心，在一半径为 r 的圆轨道运行，磁场方向垂直于它的轨道平面，电场力恰好是磁场作用在电子上的磁场力的N倍，电子电量为e，质量为m，磁感强度为B，那么电子运动的可能速度为[　]

A.　　　 B.　　　 C. 　　　D.

第Ⅱ卷

9．一个匀强电场的电场强度随时间变化的图象如图所示，在这个匀强电场中有一个带电粒子，在t=0时刻由静止释放，若带电粒子只受电场力的作用，则电场力的作用和带电粒子的运动情况是 [　]

A．带电粒子将向一个方向运动

B．0-3s内，电场力的冲量等于0，电场力的功亦等于0

C．3s末带电粒子回到原出发点

D．2-4s内电场力的冲量不等于0，而电场力的功等于0

8．如图所示，在光滑水平面上的O点系一长为l的绝缘细线，线的另一端系一质量为m、电荷量为q的小球．当沿细线方向加上场强为E的匀强电场后，小球处于平衡状态．现给小球一垂直于细线方向的初速度v₀，使小球在水平面上开始运动．若v₀很小，则小球再次回到平衡位置所需的时间为[　]

A. 　B. 　C. 　D.

7．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施[　]

A．其他条件不变，使电容器两极板缓慢靠近

B．其他条件不变，使电容器两极板缓慢远离

C．其他条件不变，将变阻器的滑片缓慢向左移动

D．其他条件不变，将变阻器的滑片缓慢向右移动

6．如图所示电路中，当变阻器R的滑动片P向左滑动时，A、B、C三个灯亮度变化情况是[　]

A．A、B、C都变暗　　　　　　 B．A、B变暗、C变亮

C．A、C变暗，B变亮　　　　　 D．A变暗，B、C变亮
