13.(8分)在用双缝干涉测光的波长的实验中,准备了下列仪器:
A .白炽灯 B .双窄缝片 C .单窄缝片 D .滤光片 E .毛玻璃光屏
( 1 )把以上仪器安装在光具座上,自光源起合理的顺序是__________(填字母) .

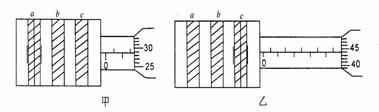

( 2 )在实验中,用某种单色光通过双缝在光屏上得到明暗相间的干涉条纹,其中亮纹a、c的位置利用测量头上的分划板确定,如图所示.其中表示 a 纹位置(图甲)的手轮读数为________mm,其中表示 c纹位置(图一)的手轮读数为________mm,
( 3 )如果上述实验中双缝与光屏间距为 0 . 5m ,所用的双窄缝片是相距 0 .18mm 规格的双窄缝片,则实验中所用单色光的波长为_______μm . (保留 3 位有效数字)
( 4 )丙图表示双缝干涉的实验装置,当用红光做实验时,在屏上观察到了干涉条纹.如果将双缝的间距变大,则屏上的干涉条纹的间距将变 ;如果增大双缝与屏之间的距离,则屏上的干涉条纹的间距将变 ;如果将红光改为紫光做双缝干涉实验;则屏上的干涉条纹的间距将变 。
|
12.(8分)一块平行玻璃砖,其中上表面是镀银(光线不能通过表面)。现要测定此玻璃的折射率。给定的器材还有:白纸、铅笔、大头针4枚(P1、P2、P3、P4)、带有刻度的直角三角板、量角器。
实验时,先将玻璃砖放到白纸上,使平行的表面与纸面垂直。在纸上画出直线aa’和bb’,aa’表示镀银的玻璃表面,bb’表示另一表面,如图所示。然后,在白纸上竖直插上两枚大头针P1、P2(位置如图)。用P1、P2的连线表示入射光线。
为了测量折射率,应如何正确使用大头针P3、P4?
(1)_____________________________________________。
(2) 试在题图中通过作图的方法标出P3、P4的位置。(要画全光路)
(3) 然后,移去玻璃砖与大头针。试在题图中标出光线从空气到玻璃中的入射角θ1与折射角θ2。
(4) 写出θ1、θ2表示的折射率公式为n= 。
11.(8分)在“用单摆测重力加速度”的实验中,某同学测定了在不同摆长时的周期,数据如下表所示:
摆长l/m |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
周期T/s |
1.42 |
1.57 |
1.67 |
1.80 |
1.91 |
2.01 |
T2/s2 |
2.01 |
2.46 |
2.79 |
3.24 |
3.65 |
4.04 |
(1)根据上表数据,为直观地反映l和T间的关系,请在图7-1所示的方格坐标纸中选择恰当的的物理量建立坐标系,画出它们之间的关系图线。
(2)若画出来的图线斜率为k,则 k和重力加速度g之间的关系式为__________,根据图象得到g=____________m/s2。
10.图甲为一列简谐横波在某一时刻的波形图,图乙为质点P以此时刻为计时起点的振动图象。从该时刻起( )
A.经过0.35s时,质点Q距平衡位置的距离小于质点P距平衡位置的距离
B.经过0.25s时,质点Q的加速度大于质点P的加速度
C.经过0.15s,波沿x轴的正方向传播了3m
D.经过0.1s时,质点Q的运动方向沿y轴正方向
9.如图所示,固定曲面AC是一段半径为4.0米的光滑圆弧形成的,圆弧与水平方向相切于A 点,AB=10cm,现将一小物体先后从斜面顶端C和斜面圆弧部分中点D处由静止释放,到达斜曲面低端时速度分别为v1和v2,所需时间为t1和t2,以下说法正确的是:( )
A.v1 > v2 , B. t1 > t2
C.v1 < v2 D. t1 = t2
8.如图所示,为一列向左传播的简谐横波在某一瞬时的图像,由图可知 ( )
A.质点F在该时刻的运动方向朝上
B.P、Q两质点的运动方向始终相反
C.从图示时刻开始算起,质点E比质点Q较早回到平衡位置
D.经极短时间,P质点速度值增大
7.如图所示,一束平行光从真空射向一块半圆形的折射率为1.5的玻璃砖,则( )
A.只有圆心两侧范围外的光线能通过玻璃砖
B.只有圆心两侧范围内的光线能通过玻璃砖
C.通过圆心的光线将沿直线穿出不发生偏折
D.圆心两侧范围外的光线将在曲面上产生全反射
6.平行光通过小孔得到的衍射图样和泊松亮斑比较,下列说法中正确的有( )
A.在衍射图样的中心都是亮斑 B.泊松亮斑中心亮点周围的暗环较宽
C.小孔衍射的衍射图样的中心是暗斑,泊松亮斑图样的中心是亮斑
D.小孔衍射的衍射图样中亮、暗条纹间的间距是均匀的,泊松亮斑图样中亮、暗条纹间的间距是不均匀的
5.光的偏振现象说明光是横波,下列现象中不能反映光的偏振特性的是( )
A.一束自然光相继通过两个偏振片,以光束为轴旋转其中一个偏振片,透射光的强度发生变化
B.一束自然光入射到两种介质的分界面上,当反射光与折射光线之间的夹角恰好是90°时,反射光是偏振光
C.日落时分,拍摄水面下的景物,在照相机镜头前装上偏振光片可以使景象更清晰
D.通过手指间的缝隙观察日光灯,可以看到彩色条纹

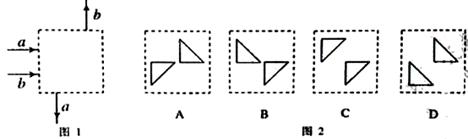

4.空气中两条光线 a和 b从方框左侧入射,分别从方框下方和上方射出,其框外光线如 图 1所示。方框内有两个折射率 n=1.5的玻璃全反射棱镜。图 2给出了两棱镜四种放 置方式的示意图,其中能产生图 1效果的是( )
