2、自动充电式电动车的前轮装有发电机，发电机与蓄电池连接．骑车者用力蹬车或电动车自动滑行时，发电机向蓄电池充电，将其他形式的能转化成电能储存起来．现使车以500J的初动能在粗糙的水平路面上自由滑行，第一次关闭自充电装置，其动能随位移变化关系如图线①所示；第二次启动自充电装置，其动能随位移变化关系如图线②所示，则第二次向蓄电池所充的电能是　　　　 (　　 )

A．200J　　　　　 B．250J　　　　　 C．300J 　　　　 D．500J

1、点电荷Q₁、Q₂和Q₃所产生的静电场的等势面与纸面的交线如图中的实线所示，图中标在等势面上的数值分别表示该等势面的电势，a、b、c……表示等势面上的点，下列说法正确的有　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．位于g点的点电荷不受电场力作用

B．b点的场强与d点的场强大小一定相等

C．把电荷量为q的正点电荷从a点移到i点，再从i点移到f点过程中，电场力做的总功大于把该点电荷从a点直接移到f点过程中电场力所做的功

D．把1库仑正电荷从m点移到c点过程中电场力做的功等于7KJ

13．(1)_____________ 　　(2 ) _________　 _________　

(3 )　 ______________　 (4) _______　　 ________　 ________

三：计算题

14：

15：

16：　　　　　　　　　　　　

17：　　　　　　　　　　　　　　　　　　　　　　　　　　　

18：

12．(1)_____________________________________________________________________。

(2)　　　 在图中画全光路图　　　 (3) 标在图上 　　(4) n=_____________

11．(1)

(2)_______________ ， g=____________m/s²。

18．(13分)如图所示，质量为m的跨接杆ab可以无摩擦地沿水平的导轨滑行，两轨间宽为L，导轨与电阻R连接，放在竖直向下的匀强磁场中，磁感强度为B。杆从x轴原点O以大小为v_o的水平初速度向右滑行，直到静止。已知杆在整个运动过程中速度v和位移x的函数关系是：v = v₀- B²L² 。杆及导轨的电阻均不计。

(1)试求杆所受的安培力F随其位移x变化的函数式。

(2)分别求出杆开始运动和停止运动时所受的安培力F₁和F₂。

(3)证明杆在整个运动过程中动能的增量△E_K等于安培力所做的功W。

(4)求出电阻R所增加的内能△E。

周练16物理答卷纸

班级___________姓名______________

17．(12分)一辆汽车的质量是5×10³ kg，发动机的额定功率为60 kW，汽车所受阻力恒为5 000 N，如果汽车从静止开始以0.5 m／s²的加速度做匀加速直线运动，功率达到最大后又以额定功率运动了一段距离后汽车达到了最大速度，在整个过程中，汽车运动了125 m．问在这个过程中，汽车发动机的牵引力做功多少?

下面是甲、乙两位同学的解法：

甲同学：t===22.36(s)　　 W=Pt=6×10⁴×22.36=1．34×l0⁶ (J)．

乙同学：F=ma+f=7500 N．　　　　 　W=Fs=7 500×125= 9.375×l0⁵ (J)．

请对上述两位同学的解法做出评价，若都不同意请给出你的解法．

16．(12分)甲乙两人先后观察同一弹簧振子在竖直方向上的振动情况。

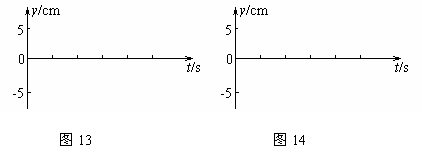

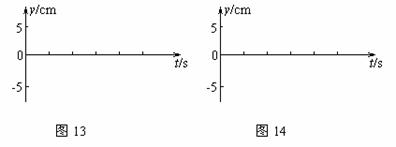

(1)甲开始观察时，振子正好在平衡位置并向下运动。试在图13中画出甲观察到的弹簧振子的振动图象。已知经过1 s后振子第一次回到平衡位置。振子振幅为5 cm(设平衡位置向上方为正方向，时间轴上每格代表0.5 s)

(2)乙在甲观察3.5 s后，开始观察并记录时间，试在图14上画出乙观察到的弹簧振子的振动图象。(只要求画出图象，不必写出解答过程)

15．(12分)如图所示，MN是一条通过透明球体球心的主光轴，一条平行于MN的光线a射向此球体，若出射光线C与MN的交点P和球心O的距离是球半径的倍，与MN所成的角α=30⁰，求透明球体折射率

14．(12分)如图所示，ABC为一直角三棱镜的截面，其顶角α＝30⁰，P为垂直于直线BC的光屏，现有一宽度等于AB的单色平行光束垂直射向AB面，结果在屏P上形成一宽度等于AB的一条光带，求棱镜的折射率．
