题目列表(包括答案和解析)

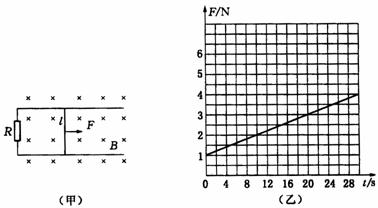

19.(10分)如图(甲)所示,一对平行光滑轨道放置在水平面上,两轨道间距l=0.20m,电阻R=1.0W;有一导体杆静止地放在轨道上,与两轨道垂直,杆及轨道的电阻皆可忽略不计,整个装置处于磁感强度B=0.50 T的匀强磁场中,磁场方向垂直轨道面向下,现用一外力F沿轨道方向拉杆,使之做匀加速运动,测得力F与时间t的关系如图(乙)所示,求杆的质量m和加速度a.
18.(12分)如图所示,在y<0的区域内存在匀强磁场,磁场方向垂直于xy平面并指向纸面外,磁感强度为B.一带正电的粒子以速度从O点射入磁场,入射方向在xy平面内,与x轴正向的夹角为q .若粒子射出磁场的位置与O点的距离为l,求该粒子的电量和质量之比.
17.(10分)一质量为m的物块放在水平地面上,现在对物块施加一个大小为F的水平恒力,使物块从静止开始向右移动距离s后立即撤去F.物块与水平地面间的动摩擦因数为m .求:
(1)撤去F时,物块的速度大小.
(2)撤去F后,物块还能滑行多远?
16.(1)某同学用伏安法测电阻.两测量电路图电流表分别为内接和外接,其他条件都相同.若用甲图电路,两表读数分别为2.00 V和0.30 A;若用乙图电路,两表读数为1.51 V和0.31 A.为了使测出的电阻值误差较小,实验应选用图________所示电路.选用此电路的测量值比真实值________(偏大或偏小).
(2)下图给出了测量所用的全部器材.请按照选好的电路用导线把所给器材连接起来,使之成为测量电路.注意两个电表要选用适当量程.
(3)这位同学用选好的电路进行测量,数据记录如下
次数 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
U(V) |
0.81 |
1.21 |
1.51 |
1.70 |
1.79 |
2.31 |
2.51 |
I(A) |
0.16 |
0.24 |
0.30 |
0.33 |
0.40 |
0.42 |
0.50 |
请在坐标图中画出U -I图线,并求出=________.

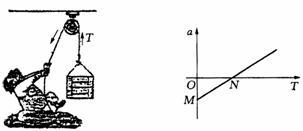

15.如图甲,某人正通过定滑轮将质量为m的货物提升到高处.滑轮的质量和摩擦均不计,货物获得的加速度a与绳子对货物竖直向上的拉力T之间的函数关系如图乙所示.由图可以判断
①图线与纵轴的交点M的值. ②图线与横轴的交点N的值.
③图线的斜率等于物体的质量m. ④图线的斜率等于物体质量的倒数1/m.
以上判断正确的是( ).
A.④ B.②③ C.①②③ D.①②④
14.传感器是把非电学量(如高度、温度、压力等)的变化转换成电学量变化的一种元件,它在自动控制中有着广泛的应用.如图是一种测定液面高度的电容式传感器的示意图.金属棒与导电液体构成一个电容器,将金属棒和导电液体分别与直流电源的两极相连接,从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况,即
①电源接通后,电容C减小,反映h减小.
②电源接通后,电容C减小,反映h增大.
③电源接通再断开后,电压U减小,反映h减小.
④电源接通再断开后,电压U减小,反映h增大.
以上判断正确的是( ).
A.①③ B.①④ C.②③ D.②④
13.如图所示,在水平面上有一固定的U形金属框架,框架上置一金属杆ab,不计摩擦.在竖直方向上有匀强磁场.则( ).
A.若磁场方向竖直向上并增大时,杆ab将向右移动
B.若磁场方向竖直向上并减小时,杆ab将向右移动
C.若磁场方向竖直向下并增大时,杆ab将向右移动
D.若磁场方向竖直向下并减小时,杆ab将向左移动
11.制做精密电阻时,为了消除在使用中由于电流的变化引起的自感现象,用电阻丝绕制电阻时采用如图所示的双线绕法,其道理是( ).
A.电路电流变化时,两根线中产生的自感电动势相互抵消
B.电路电流变化时,两根线中产生的自感电流相互抵消
C.电路电流变化时,两根线圈中的磁通量相互抵消
D.以上说法都不正确
12.如图所示为理想变压器原线圈所接交流电压的波形.原、副线圈匝数比,串联在原线圈电路中电流表的示数为1 A,下列说法中不正确的是( ).
B.变压器的输出功率为200 W
C.变压器输出端的交流电的频率为50 Hz
D.穿过变压器铁芯的磁通量变化率的最大值为
10.从地面上方同一点向东与向西分别平抛出两个等质量的小物体,抛出速度大小分别为v和2v不计空气阻力,则两个小物体
①从抛出到落地动量的增量相同. ②从抛出到落地重力做的功相同.
③从抛出到落地重力的平均功率相同. ④落地时重力做功的瞬时功率相同.
以上说法正确的是( ).
A.①② B.③④ C.②③④ D.①②③④
9.如图所示,a、b、c为电场中同一条水平方向电场线上的三点,c为ab中点.a、b电势分别为,.下列叙述正确的是( ).
A.该电场在c点处的电势一定为4 V
B.a点处的场强一定大于b点处的场强
C.一正电荷从c点运动到b点电势能一定减少
D.一正电荷运动到c点时受到的电场力由c指向a
