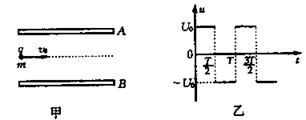

14.甲所示,A、B表示真空中水平放置的相距为d的平行金属板,板长为L,两板加电压后板间电场可视为匀强电场,图乙表示一周期性的交流电压波形,在t=0时,将图乙的交变电压加在A、B两板,此时恰有一质量为m、电量为q的粒子在板间中央沿水平方向以速度v0射入电场,若此粒子在离开电场时恰能以平行A、B两板的速度飞出,求(1)A、B两板上所加交变电压的频率应满足的条件。
(2)该交变电压U0的取值范围(忽略粒的重力)。
13、如图线圈的面积1×102 cm2,共100匝。处在B=0.5T的匀强磁场中,以100/πHz的转速匀速转动,已知线圈电阻为1Ω,外接电阻为9Ω,那么:
1)K打开时电压表的读数是多少?
2)K合上后电压表的读数是多少?
3)K合上后以图示位置为计时零点,写出电流的表达式。
4)求线圈从中性面开始转过90°角的过程中,通过线圈导线截面的电量。
5)K合上后电阻R上消耗的功率是多少?

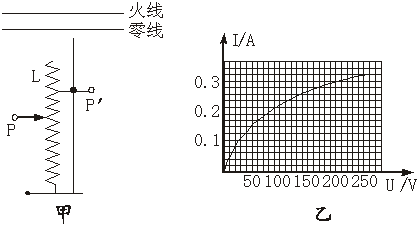

12.为了测量和描绘“220 V 40 W”白炽电灯灯丝的伏安特性曲线,可以利用调压变压器供电.调压变压器是一种自耦变压器,它只有一组线圈L绕在闭合的环形铁芯上,输入端接在220 V交流电源的火线与零线间,输出端有一个滑动触头P,移动它的位置,就可以使输出电压在0-250 V之间连续变化,图10甲中画出的是调压变压器的电路图符号.实验室内备有交流电压表,交流电流表,滑动变阻器,开关,导线等实验器材.
(1)在图10甲中完成实验电路图;
(2)说明按你的实验电路图进行测量,如果电表内阻的影响不能忽略,在电压较高段与电压较低段相比较,哪段的误差更大?为什么?
(3)如果根据测量结果作出的伏安特性曲线如图10乙所示,试根据图线确定:把两个完全相同的“220 V 40 W”白炽电灯串联在220 V交流电源的火线与零线间,这两只电灯消耗的总电功率是多大?
图10
11. 下列学生实验中,哪些实验使用的电源必须是交变电源( )
A.研究匀变速直线运动 B.验证机械能守恒定律
C.测定金属的电阻率 D.测定电源的电动势的内阻
18.(20分)如图所示,粗糙斜面其倾角为,底端通过长度可忽略的光滑小圆弧与光滑水平面连接,A、B是两个质量均为m=1kg的小滑块(可视为质点),B的左端连有轻质弹簧,处于静止状态。当滑块A置于斜面上且受到大小F=4N,方向垂直斜面向下的恒力作用时,恰能沿斜面向下匀速运动。现撤去F,让滑块A从斜面上距斜面底端L=1m处由静止开始下滑,若取g=10m/s2,sin=0.6,cos=0.8。求:
(1)滑块A与斜面的动摩擦因数;
(2)滑块A到达斜面底端时的速度大小v1;
(3)滑块A在斜面上运动的加速度大小a;
(4)滑块A开始与弹簧接触,到此后两滑块和弹簧构成的系统在相互作用过程中,弹簧的最大弹性势能。
17.解:(1)
(2)
16.(1)___________;(2)___________;(3)__________________________________.
15.a._____________________________________________________________________;
b._____________________________________________________________________;
c._____________________________________________________________________.
17.(14分)如图,M为固定在桌面上的L形木块,圆半径为R,abcd为3/4圆周的光滑轨道,a为轨道的最高点,de面水平且有较长长度。今将质量为m的小球在d点的正上方高h处释放,让其自由下落到d处切入轨道运动,X同学提出以下两个观点:
(1)根据机械能守恒定律,当h=R时,小球恰好可以通过a点;
(2)适当调节高度h,则可以使小球通过a点之后落在de之间任何位置;
结合所学知识,判断他的观点是否正确,若不正确,提出你的观点并加以论证,写出推证过程。
班级_______姓名___________分数_______
16.(10分)某同学想在家里做用单摆测定重力加速度的实验,但没有合适的摆球,他找到了一块大小为3cm左右,外形不规则的大理石块代替小球。他设计的实验步骤是:
A.将石块用细尼龙线系好,结点为M,将尼龙线的上端固定于O点
B.用刻度尺测量OM间尼龙线的长度L作为摆长
C.将石块拉开一个大约α=30°的角度,然后由静止释放
D.从摆球摆到最高点时开始计时,测出30次全振动的总时间t,,由T=t/30得出周期。
(1)该同学以上实验步骤中有错误的是_______________。
(2)该同学用OM的长作为摆长,这样做引起的系统误差将使重力加速度的测量值比真实值________ (偏大或偏小)。
(3)如果该同学改正了错误,改变OM间尼龙线的长度做了2次实验,记下每次相应的线长度l1、l2和周期T1、T2,则由上述四个量得到重力加速度g的表达式是 。
